Máquina de moagem de ferramentas universal de 2,4 kW Máquina de corte de metal de tipo joelho
Detalhes do produto
| Nome do produto: | Máquina de fresagem universal de tipo joelho 57-3D | Tamanho da mesa de trabalho: | 250 x 900 mm |
|---|---|---|---|
| T slots ((N×W×D): | 3 × 14 × 54 mm | Carga máxima da mesa de trabalho: | 200 kg |
| Viagem longitudinal (Manual/Poder) X: | 480 milímetros | Transporte cruzado (manuais/potência) Y: | 165 milímetros |
| Viagem vertical (Manual/Potência) Z: | 300 mm | Potência do motor principal: | 2/2.4Kw |
| Dimensão da máquina: | 1400 × 1330 × 1478 mm | Peso da máquina: | 1100kg |
| Destacar |
Máquina de moagem de ferramentas universais,Máquina de moagem universal de ferramentas de tipo joelho,2Máquina de corte de metais de.4 kW |
||
Descrição do produto
Máquinas de moagem de joelhos universais, máquinas de corte de metais
Apresentação do produto

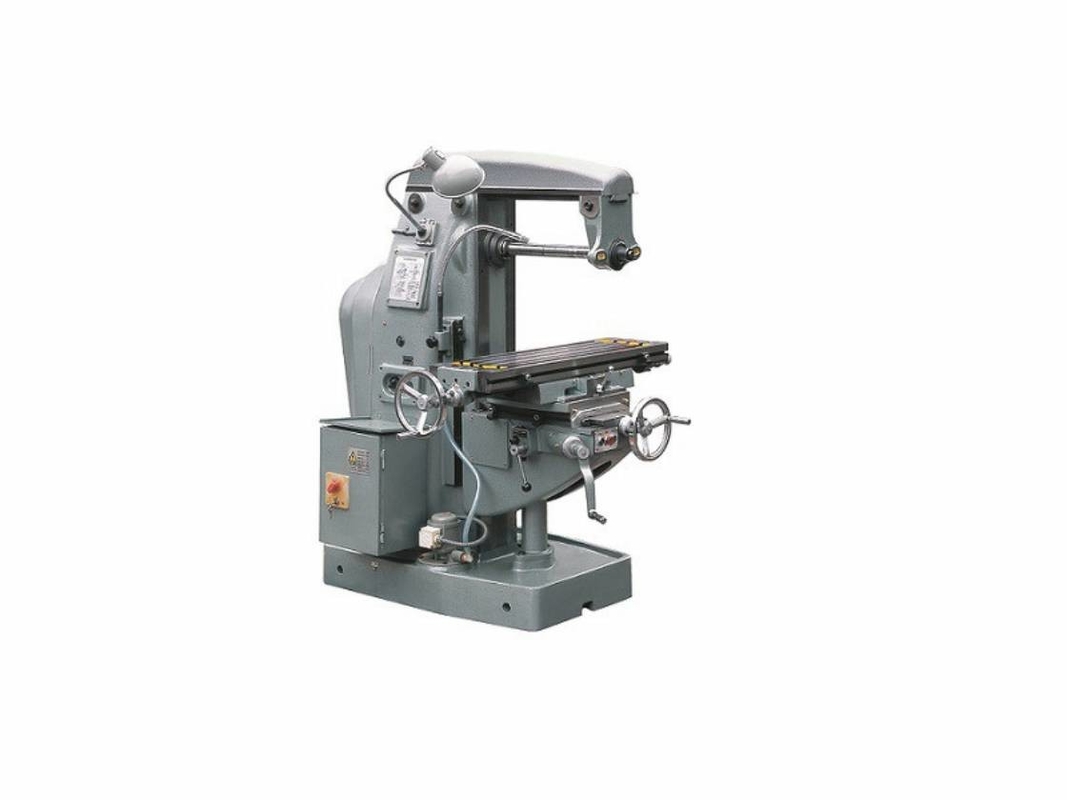

57-3D máquina de fresagem universal tipo joelho é uma máquina de uso geral que pode ser usado em uma ampla gama.A máquina é adequada para processar planosA máquina é equipada com acessórios opcionais, como a cabeça de fresagem vertical e a cabeça de divisão, e pode ser aplicada a processos de transformação versáteis..Com alta rigidez, precisão e eficiência, é uma máquina-ferramenta ideal para processos de usinagem, manutenção, instrumentos, matrizes e moldes.
A mesa de trabalho pode girar ± 45° e aplicar-se à alimentação automática e rápida.
As formas de deslizamento endurecidas e moídas garantem alta precisão.
Com alta potência do motor e uma ampla gama de velocidades, a máquina adapta-se ao corte de alta velocidade ao usar cortadores de liga dura.
Sistema completo de refrigerante e lubrificação.
O equipamento da DRO é opcional.
Configuração do produto
| Ponto | Unidade | 57-3D | X6130C | X6132B |
| Tamanho da mesa de trabalho | mm | 250x900 | 300x1250 | 320x1320 |
| T slots (N×W×D) | mm | 3 × 14 × 54 | 3 × 14 × 63 | 3×18×80 |
| Carga máxima da mesa de trabalho | Quilos | 200 | 250 | 500 |
| Viagem longitudinal (Manual/Poder) X | mm | 480 | 800 | 800/780 |
| Transporte cruzado (manuais/potência) Y | mm | 165 | 235 | 300/280 |
| Viagem vertical (Manual/Potência) Z | mm | 300 | 440 | 410/400 |
| Ângulo máximo de rotação da mesa de trabalho | ± 45° | ± 45° | ± 45° | |
| Diâmetro da proa | mm | Φ22 Ø27 | Φ22 Ø27 | Φ22 Φ27 Φ32 |
| Distância do centro do fuso até ao braço | mm | 160 | 162 | 155 |
| Distância entre o centro da mesa e o caminho de guia vertical | mm | 205-370 | 190 a 420 | 235 a 535 |
| Distância entre o centro do fuso e a superfície da mesa de trabalho | mm | 60 a 360 | 30-470 | 40-440 |
| Fundição de buracos de fuso | - Não, não. | 7Não.40 | 7Não.50 | |
| Passos de velocidade do fuso | passos | 12 | 12 | 18 |
| Faixa de velocidade do fuso | r/min | 32-1250 | 35 a 1600 | 30 a 1500 |
| Etapas da velocidade de alimentação | passos | 12 | 12 | 18 |
| Intervalo de velocidade de alimentação (X/Y/Z) | mm/min | 5.6 181 11.3 366 4.5 ¢ 146.2 |
15 ¢ 800 15 ¢ 800 6 ¢ 270 |
15 ¢ 750 15 ¢ 750 5.7 ¢ 280 |
| Intervalo de velocidade de alimentação rápida (X/Y/Z) | mm/min | / | 2100/2100/880 | 2250/2250/844 |
| Potência do motor principal | Kw | 2/2.4 | 4 | 7.5 |
| Potência do motor de alimentação | Kw | / | 0.75 | 1.5 |
| Dimensão da máquina | mm | 1400/1330/1478 | 1650/1540/1720 | 2327/1792/1720 |
| Dimensão do pacote | mm | 1330/1430/1930 | 1650/1570/2160 | 2200/1780/2120 |
| Peso da máquina | Quilos | 1100 | 1750 | 2850 |
| Voltagem/Frequência | V/Hz | 380/50 | 380/50 | 380/50 |
