Lugar de origem:
China
Marca:
HD M&E
Certificação:
ISO certification
Número do modelo:
XK6042
Vídeo

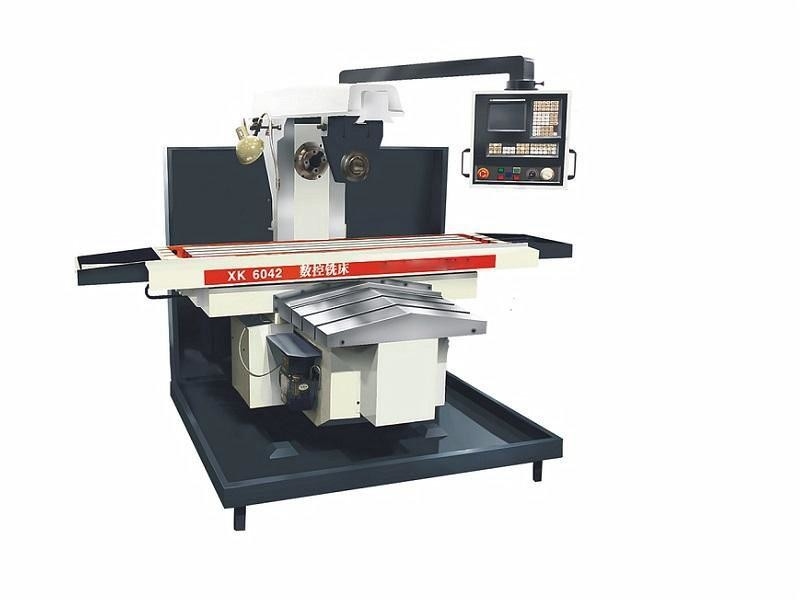

Joelho-tipo MÁQUINA da elevada precisão de TRITURAÇÃO do CNC da máquina de trituração XK6042
Apresentação do produto
Esta máquina é um Joelho-tipo horizontal máquina do CNC de trituração com rigidez estrutural alta e estabilidade precisa. Equipado com um sistema de capacidade elevada do CNC, pode realizar a alimentação coordenada de coordenadas de X, de Y e de Z. A máquina-instrumento tem funções completas, alto nível da automatização, a operação simples e o desempenho seguro.
Esta máquina-instrumento é apropriada para a único-parte e a produção em massa de várias partes com formas e exigências complexas da elevada precisão, tais como cames, protótipos, perfilamento, sulcos arcados, etc. É amplamente utilizada em várias indústrias de fazer à máquina.
Configuração de produto
| Artigo | Unidade | XK6045 | XK6042 |
| Tamanho do Worktable | milímetro | 450×1800 | 420×1800 |
| Entalhe de T (N×W×D) | milímetro | 5×18×80 | 3×18×100 |
| Rolamento máximo da carga do worktable | Quilograma | 750 | 750 |
| Curso de Longitudianl do worktable (X linha central) | milímetro | 1100 | 1100 |
| Curso transversal do worktable (Linha central de Y) |
milímetro | 350 | 400 |
| Curso vertical do worktable (Linha central de Z) |
milímetro | 375 | 375 |
| Atarraxamento do furo do eixo | 7:24 No.50 | 7:24 No.50 | |
| Diâmetro do mandril | milímetro | Φ50 | Φ50 |
| Curso máximo da pena do eixo | milímetro | / | / |
| Distância da extremidade do eixo à superfície do worktable | milímetro | 95 ~ 465 | 125 ~ 500 |
| (centro do eixo) | (centro do eixo) | ||
| Distância do guideway vertical para alongar o centro | milímetro | / | / |
| Distância do guideway vertical ao centro do worktalbe | milímetro | 304 ~ 654 | 350 ~ 750 |
| Distância do eixo centro a armar-se |
milímetro | 182 | 200 |
| Etapas da velocidade do eixo | strps | 20 | 18 |
| Escala de velocidade do eixo | r/min | 18 ~ 1400 | 30 ~ 1500 |
| Poder do motor principal | Quilowatt | 11 | 11 |
| Velocidade de gerencio do motor principal | r/min | 1460 | 960 |
| Escala de velocidade da alimentação: X/Y/Z longitudinal |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Escala de velocidade rápida da alimentação: X longitudinal | mm/min | 4000 | 4000 |
| Cruz Y | mm/min | 3000 | 3000 |
| Z vertical | mm/min | 2000 | 2000 |
| Posicionando a precisão | milímetro | 0.025/300 | 0.025/300 |
| Reposicionando a precisão | milímetro | 0,015 | 0,015 |
| Dimensão da máquina | milímetro | 2250×2260×2047 | 2500×2600×2047 |
| Peso da máquina | Quilograma | 5500 | 5100 |
