Lugar de origem:
China
Marca:
HD M&E
Certificação:
ISO certification
Número do modelo:
XK5046
Vídeo

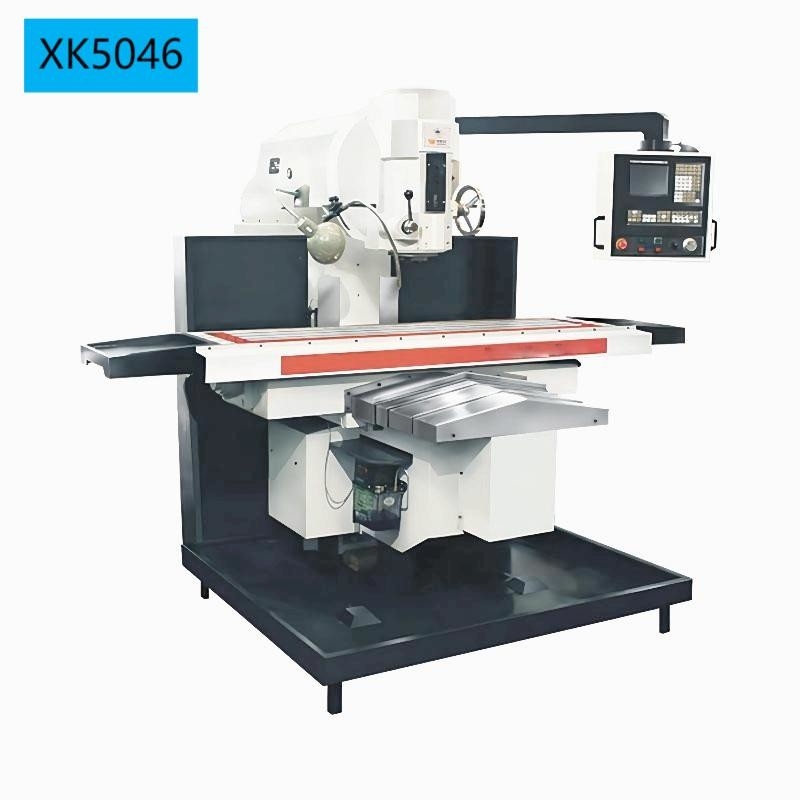

Joelho-tipo MÁQUINA de TRITURAÇÃO do CNC da máquina de trituração XK5046
Apresentação do produto
XK5046 é um tipo vertical máquina do joelho do CNC de trituração, com rigidez e precisão altas. X, Y, linha central de Z pode fazer o processamento do enlace.
Configuração de produto
| Artigo | Unidade | XK5046 | XK5042 |
| Tamanho do Worktable | milímetro | 460×2000 | 420×1800 |
| Entalhe de T (N×W×D) | milímetro | 3×18×100 | 3×18×100 |
| Rolamento máximo da carga do worktable | Quilograma | 750 | 750 |
| Curso de Longitudianl do worktable (X linha central) | milímetro | 1400 | 1100 |
| Curso transversal do worktable (Linha central de Y) |
milímetro | 400 | 400 |
| Curso vertical do worktable (Linha central de Z) |
milímetro | 375 | 375 |
| Atarraxamento do furo do eixo | 7:24 No.50 | 7:24 No.50 | |
| Diâmetro do mandril | milímetro | ||
| Curso máximo da pena do eixo | milímetro | 85 | 85 |
| Distância da extremidade do eixo à superfície do worktable | milímetro | 125~500 | 125 ~ 500 |
| Distância do guideway vertical para alongar o centro | milímetro | 520 | 520 |
| Distância do guideway vertical ao centro do worktalbe | milímetro | 320 ~ 720 | 350 ~ 750 |
| Distância do eixo centro a armar-se |
milímetro | / | / |
| Etapas da velocidade do eixo | strps | 18 | 18 |
| Escala de velocidade do eixo | r/min | 30 ~ 1500 | 30 ~ 1500 |
| Poder do motor principal | Quilowatt | 11 | 11 |
| Velocidade de gerencio do motor principal | r/min | 960 | 960 |
| Escala de velocidade da alimentação: X/Y/Z longitudinal |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| Escala de velocidade rápida da alimentação: X longitudinal | mm/min | 4000 | 4000 |
| Cruz Y | mm/min | 3000 | 3000 |
| Z vertical | mm/min | 2000 | 2000 |
| Posicionando a precisão | milímetro | 0.025/300 | 0.025/300 |
| Reposicionando a precisão | milímetro | 0,015 | 0,015 |
| Dimensão da máquina | milímetro | 2250×2260×2300 | 2500×2600×2300 |
| Peso da máquina | Quilograma | 5500 | 5100 |
