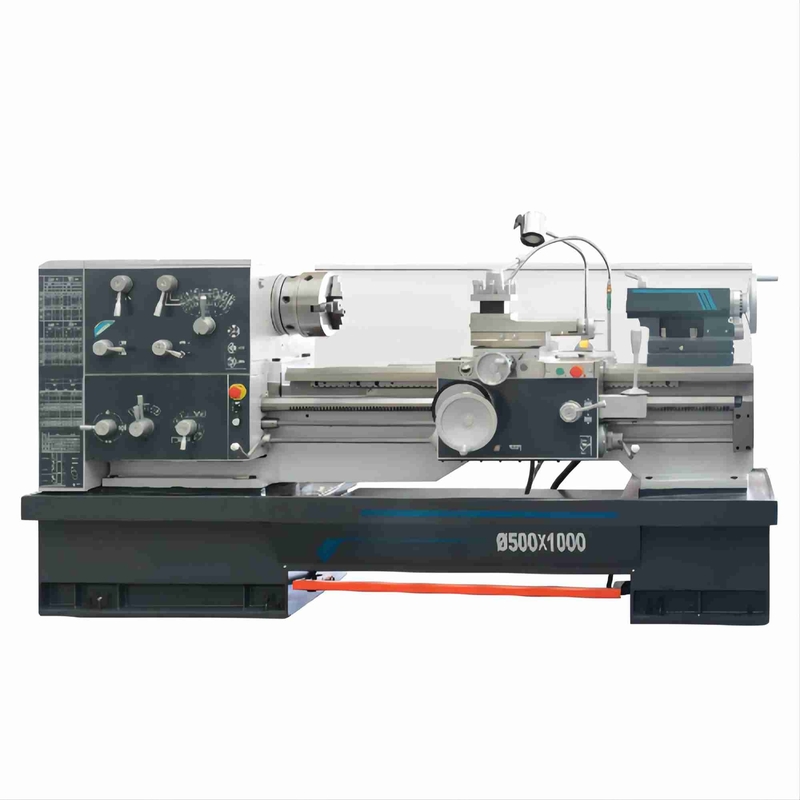

Os tornos de CDS6166C/CDS6266C para os tornos da venda feitos em China usaram-se girando o metal
Apresentação do produto
A série do CD-s de tornos ordinários para adotar dianteiro e traseiro a forma plana retangular popular, com pés largos. A cama foi endurecida e moída pela superfície de alta frequência, e a dureza era G50. Após extinguir e precisão de alta frequência que moem, a precisão da engrenagem pode alcançar a categoria 7.
A precisão da dimensão das peças processadas por esta máquina pode alcançar IT7 ao nível, e a aspereza de superfície pode alcançar o nível 1,6.
Configuração de produto
| Modelo do produto | UNIDADE | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| especificação | ||||||||
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø500 | Ø560 | Ø660 | ||||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø290 | Ø350 | Ø440 | ||||
| Diâmetro de Max.swing na diferença | milímetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Comprimento na diferença | milímetro | — | 280 | — | 280 | — | 280 | |
| Comprimento máximo do workpiece | milímetro | 750/1000/1500/2000/3000 | ||||||
| Comprimento de corte máximo | milímetro | 700/950/1450/1950/2950 | ||||||
| Eixo | ||||||||
| nariz do eixo | D8 | |||||||
| Furo de eixo | milímetro | Ø105 (diâmetro permissível ≤Ø103 da barra) | ||||||
| Tamanho do mandril | milímetro | Ø315 | ||||||
| Atarraxamento do furo de eixo | 110 mm/1: 20 | |||||||
| Torque de Max.Spindle | Nanômetro | 1100 | ||||||
| Escalas de velocidade do eixo | RPM | 26-1700 (16 velocidades) | ||||||
| Altura do centro do eixo | milímetro | 250 | 280 | 325 | ||||
| Poder do motor do eixo | quilowatt | 7,5 (10 HP) | ||||||
| Tailstock | ||||||||
| Diâmetro da pena do tailstock | milímetro | Ø75 | ||||||
| Curso da pena do tailstock | milímetro | 150 | ||||||
| Atarraxamento da pena do tailstock | TA No.5 | |||||||
| Feeds&Threads (parafuso métrico do *inch do parafuso) | ||||||||
| Alimentação longitudinal | 0.044-1.48 45 tipos) *0.044〜 de mm/rpm (0,148 in/rpm (45 tipos) | |||||||
| Alimentação transversal | 0.022~0.74mm/rpm (45 tipos) *0.031-0.092 in/rpm (45 tipos) | |||||||
| Linhas métricas | milímetro | 0.5-80 (73 tipos dos tipos *53) | ||||||
| Linhas modulares | milímetro | 0.5-40 (45 tipos dos tipos *66) | ||||||
| Linhas da polegada | TPI | 7/16-80 (47 tipos dos tipos *47) | ||||||
| Linhas Diametral do passo | DP | 7/8~160 (47 tipos dos tipos *48) | ||||||
| Cargo da ferramenta | ||||||||
| Tamanho da pata de Max.tool | milímetro | 25X25 | ||||||
| Curso da corrediça superior | milímetro | 150 | ||||||
| dimensões da máquina (L*W*H) |
milímetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso da máquina | quilograma | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Nossa vantagem:
Vantagem 1: CE, certificação do ISO.
Vantagem 2: Seguimento completo da produção.
Vantagem 3: Coordenadores postados na garantia da fábrica o mais de alta qualidade.
Vantagem 4: Mais fornecedores como alternativas, garantem seu mais baixo preço.
Vantagem 5: A equipe de vendas que esteve no negócio por mais de 10 anos, responde a suas pre-vendas/perguntas pós-vendas.
Vantagem 6: OEM, produção do ODM, para encontrar necessidades do cliente em todos os aspectos.
Vantagem 7: Baixo MOQ para somente 1 unidade.
Vantagem 8: Para o em-estoque garantido pequeno do equipamento (tal como máquinas de perfuração) todo o ano.
