Máquina média de rosqueamento manual do torno da máquina CDS6150C CDS6250C Gap do torno
Detalhes do produto
| Nome do produto: | Máquina horizontal do torno de CDS6150C/CDS6250C usada para vários processos de gerencio | Diâmetro máximo do balanço sobre a cama: | Ø500mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø290mm | Diâmetro de Max.swing na diferença: | —/Ø760mm |
| Comprimento máximo do workpiece: | 750/1000/1500/2000/3000mm | Comprimento de corte máximo: | 700/950/1450/1950/2950mm |
| Furo de eixo: | Ø105 (barra permissível diameter≤Ø103) milímetro | Escalas de velocidade do eixo: | 26-1700 (16 velocidades) RPM |
| Poder do motor do eixo: | 7,5 (10 HP) quilowatts | Diâmetro da pena do tailstock: | Ø75mm |
| Destacar |
Máquina de rosqueamento manual do torno,Máquina de rosqueamento média do torno,Máquina média do torno de Gap |
||
Descrição do produto

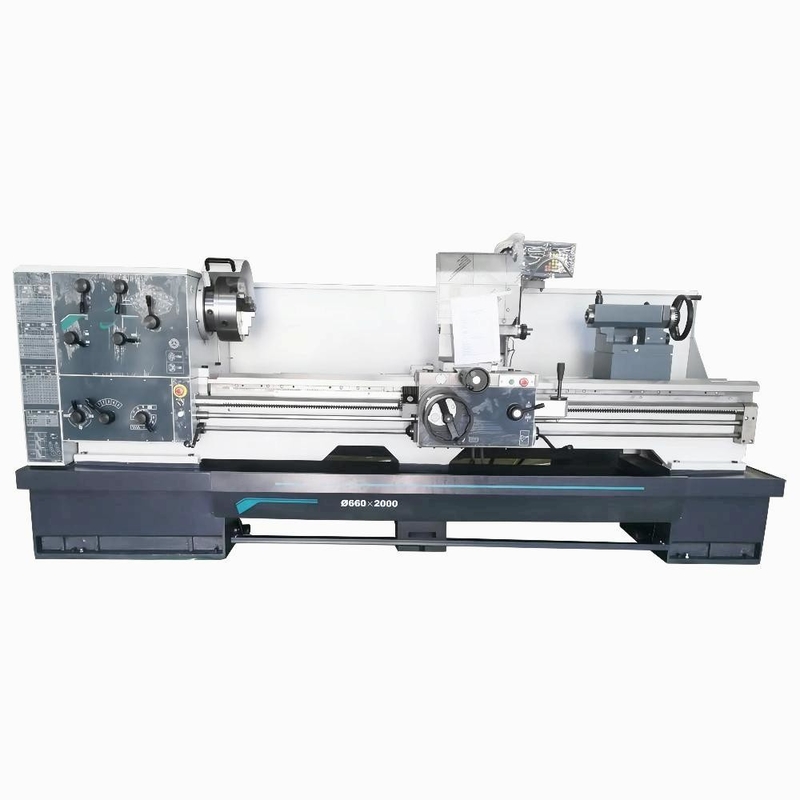

Tipo manual linha de CDS6150C/CDS6250C que faz à máquina a máquina do torno de Gap do tamanho médio
Apresentação do produto
Os tornos ordinários da série do CD-s têm uma forma plana do direito-ângulo popular com largamente dianteiro e traseiro pés. A cama submeteu-se
superfície de alta frequência que extingue e que mói, com uma dureza extinguindo de G50. A engrenagem do headbox submeteu-se a de alta frequência
extinguir e moer da precisão dos dentes, e a precisão da engrenagem podem alcançar ao nível 7. A precisão dimensional das peças
processado nesta máquina pode alcançar IT7 ao nível, e a aspereza de superfície pode alcançar o nível 1,6.
Configuração de produto
| Modelo do produto | UNIDADE | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| especificação | ||||||||
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø500 | Ø560 | Ø660 | ||||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø290 | Ø350 | Ø440 | ||||
| Diâmetro de Max.swing na diferença | milímetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Comprimento na diferença | milímetro | — | 280 | — | 280 | — | 280 | |
| Comprimento máximo do workpiece | milímetro | 750/1000/1500/2000/3000 | ||||||
| Comprimento de corte máximo | milímetro | 700/950/1450/1950/2950 | ||||||
| Eixo | ||||||||
| nariz do eixo | D8 | |||||||
| Furo de eixo | milímetro | Ø105 (diâmetro permissível ≤Ø103 da barra) | ||||||
| Tamanho do mandril | milímetro | Ø315 | ||||||
| Atarraxamento do furo de eixo | 110 mm/1: 20 | |||||||
| Torque de Max.Spindle | Nanômetro | 1100 | ||||||
| Escalas de velocidade do eixo | RPM | 26-1700 (16 velocidades) | ||||||
| Altura do centro do eixo | milímetro | 250 | 280 | 325 | ||||
| Poder do motor do eixo | quilowatt | 7,5 (10 HP) | ||||||
| Tailstock | ||||||||
| Diâmetro da pena do tailstock | milímetro | Ø75 | ||||||
| Curso da pena do tailstock | milímetro | 150 | ||||||
| Atarraxamento da pena do tailstock | TA No.5 | |||||||
| Feeds&Threads (parafuso métrico do *inch do parafuso) | ||||||||
| Alimentação longitudinal | 0.044-1.48 45 tipos) *0.044〜 de mm/rpm (0,148 in/rpm (45 tipos) | |||||||
| Alimentação transversal | 0.022~0.74mm/rpm (45 tipos) *0.031-0.092 in/rpm (45 tipos) | |||||||
| Linhas métricas | milímetro | 0.5-80 (73 tipos dos tipos *53) | ||||||
| Linhas modulares | milímetro | 0.5-40 (45 tipos dos tipos *66) | ||||||
| Linhas da polegada | TPI | 7/16-80 (47 tipos dos tipos *47) | ||||||
| Linhas Diametral do passo | DP | 7/8~160 (47 tipos dos tipos *48) | ||||||
| Cargo da ferramenta | ||||||||
| Tamanho da pata de Max.tool | milímetro | 25X25 | ||||||
| Curso da corrediça superior | milímetro | 150 | ||||||
| dimensões da máquina (L*W*H) |
milímetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso da máquina | quilograma | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| Configurações padrão | |
| mandril 3-Jaw | tampa do parafuso movimentador |
| Centro fixo do tailstock | cargo da ferramenta 4-way |
| Freio de pé | Conjunto de ferramentas padrão |
| Resto constante (≥1500mm disponíveis) | |
| Resto do seguidor (≥1500mm disponíveis) | |
| Configurações opcionais | ||
| mandril 4-Jaw | cargo da ferramenta da Rápido-mudança | |
| Protetor do mandril | Protetor do cargo da ferramenta | |
| Protetor de respingo traseiro | Centro vivo do tailstock | |
| Placa de cara | Seletor da linha | |
| Placa da movimentação | acessório degerencio | |
| DRO | Parada do transporte | |
| Almofadas ajustáveis | Parafusos de âncora |
|
| Centro do eixo e luva do centro | ||
| Resto constante do rest&Follow (≤1000mm disponíveis) |
||
