Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada

Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada

Torno CNC de cama inclinada de alta rigidez

Torno CNC de alta precisão

45° Cama Torno CNC horizontal

Lugar de origem:

China

Marca:

SYMG

Certificação:

ISO certification

Número do modelo:

HTC63n Series45°Bed

Contacte-nos
Solicite um orçamento
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada
Detalhes do produto
Product name:
HTC50Q/H
Diâmetro máximo de corte::
500/550 mm
Comprimento máximo de corte::
500/1000/1500/2000/2500 mm
Diâmetro máximo do balanço sobre a cama::
¥650
Maximum turning diameter on the slide：:
∅500
Spindle hole diameter：:
90 mm
Diâmetro máximo da barra transversal::
80/104 mm
Spindle speed range ：:
50-3500r/min
Standard chuck diameter：:
10"
Standard tool turret type：:
12 stations horizontal tool turret
Termos de pagamento e envio
Quantidade de ordem mínima
1 grupo
Preço
Negociável
Detalhes da embalagem
O caso de madeira, tronco da lata, a outra embalagem em condições de navegar
Tempo de entrega
30-45 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
45 grupos pelo mês
PRODUTOS RELACIONADOS
Bom preço. Leito inclinado CNC Torno horizontal 8 estações Servo Turret IT35L Máquinas de mecanização de metal SMTCL CNC Torno on-line Vídeo

Leito inclinado CNC Torno horizontal 8 estações Servo Turret IT35L Máquinas de mecanização de metal SMTCL CNC Torno

Obtenha o melhor preço
Bom preço. Guia linear do torno CNC de cama inclinada T5.2-500Q BMT55 Max. Diâmetro de rotação 360mm SMTCL CNC Feeder Lathe on-line Vídeo

Guia linear do torno CNC de cama inclinada T5.2-500Q BMT55 Max. Diâmetro de rotação 360mm SMTCL CNC Feeder Lathe

Obtenha o melhor preço
Bom preço. Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC on-line Vídeo

Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC

Obtenha o melhor preço
Bom preço. Torno CNC Horizontal IT35L Torreta Servo de 8 Estações FANUC Drive Torno CNC de Bancada Inclinada SMTCL on-line Vídeo

Torno CNC Horizontal IT35L Torreta Servo de 8 Estações FANUC Drive Torno CNC de Bancada Inclinada SMTCL

Obtenha o melhor preço
Contacte-nos
+8613916455787
sales@huidijd.com
86-021-61195255
Contacte agora
Descrição do produto

Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 0

Descrição do Produto
Torno CNC Horizontal Universal SMTCL HTC50Q com Fuso de Alto Torque Torno CNC de Leito Inclinado Pesado
A nova geração de torno CNC HTC-Q/H/S, a análise e otimização são realizadas através de design e software profissional, e a montagem e verificação são realizadas com tecnologia avançada de fabricação e teste.
HTC50Q/H/SEstruturas de trilho de rolamento e trilho rígido podem atender a diferentes condições de trabalho, adequadas para as necessidades da indústria automotiva, máquinas de engenharia e outras indústrias.
Características do Produto
1, Alta precisão
◆ Parafuso e trilho guia de alta precisão
◆ Rolamentos do fuso de alta precisão
◆ Quantificação dos padrões de processo
◆ Régua de grade de alta precisão
2, Alta eficiência
Aplicação de código modular do sistema
◆ Configuração funcional completa, permitindo
produção inteligente
◆ Torreta servo de alta eficiência
◆ Fuso de corte de alto desempenho e serviço pesado
3, Alta rigidez
◆ Leito de ferro fundido de alta qualidade, etc.
◆ Peças fundidas chave: caixa de cabeceira de longo alcance
◆ Fuso de alta potência e alto torque
◆ Torreta de ferramentas de alta rigidez
Detalhes do Produto
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 1

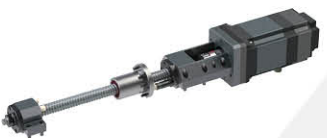

Parafusos e trilhos guia de alta precisão

Ele usa parafusos importados de alta qualidade de grau C3 e trilhos guia de grau H, e é acionado diretamente por servomotores para obter excelente precisão de operação
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 2

Rolamentos de rolos cilíndricos do fuso de alta precisão

Ele adota rolamentos de rolos cilíndricos de grau P4 importados de alta qualidade e coopera com o fuso de alta precisão para obter excelente precisão de rotação.
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 3

Eixo de duas vias de alta velocidade

Os dois eixos usam parafusos importados e usam tecnologia de pré-esticamento para garantir uma operação rápida e estável da máquina-ferramenta
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 4

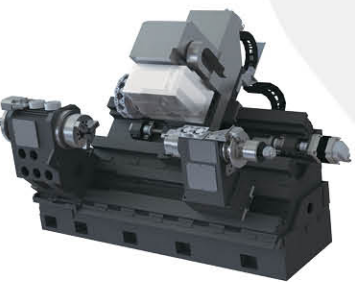

Configuração funcional completa, permitindo
produção inteligente
Diferentes configurações de módulos, como luneta, sub-fuso, contraponto servo e eixo Y podem
ser opcionais de acordo com os diferentes requisitos da peça de trabalho. Ele pode realizar o processamento de múltiplas sequências de peças de trabalho e também pode ser equipado com medição de peça de trabalho, ferramenta
ajustador, módulos de automação, etc., para melhorar a eficiência do trabalho.

Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 5
Contraponto de fuso pequeno
Ele é equipado com um contraponto de estrutura de fuso pequeno e rolamentos de rolos cônicos instalados internamente
rolamentos e rolamentos de contato angular para melhorar a rigidez de corte da extremidade do contrapontoe garantir o efeito de corte de peças de eixo longo.
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 6

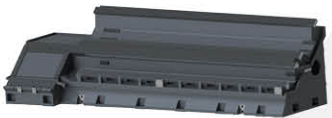

Leito de alta rigidez
O leito é um leito inclinado de 45°, com uma estrutura de nervura otimizada e reforçada no interior. É fundido em uma peça com peças fundidas de alta qualidade, e todo o eixo adota uma estrutura de trilho rígido, o que melhora efetivamente a rigidez dinâmica. A junta entre o leito e o cabeçote é raspada e retificada por uma superfície de duplo apoio, o que melhora ainda mais a rigidez de corte de toda a máquina.

Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 7
Fuso de corte de alto desempenho e serviço pesado O motor de alta potência é combinado com um fuso de corte de serviço pesado, com um torque máximo
de até 5400 Nm e uma profundidade de corte de mais de 10 mm em um lado, melhorando o corteeficiência.



Aplicação na indústria

Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 8

Parâmetros do Produto
Itens
Unidades
HTC 50H
HTC 50H
Diâmetro máximo de corte (eixo/disco)
mm
Φ500/Φ550
Φ500/Φ550
Comprimento máximo de corte
mm
500/1000/1500/2000/2500
500/1000/1500/2000/2500
Diâmetro máximo de oscilação sobre o leito
mm
Φ650
Φ650
Diâmetro máximo de oscilação sobre a folga do leito
mm
Φ500
Φ500
Fuso
Modelo do nariz do fuso
-
A2-8
A2-11
Diâmetro interno do rolamento dianteiro
mm
Φ120
Φ160
Cone do fuso e tamanho do furo

1:20;Φ90
1:20;Φ120
Diâmetro do furo do fuso máx.
mm
Φ80
Φ104
Diâmetro máximo da barra
mm
Φ65
Φ85
Diâmetro padrão da placa
polegada
10"
12"
Faixa de velocidade do fuso
r/min
50-3500
35-3000
Torque máximo do fuso
Nm
343
890
Série de velocidade do fuso

Primeira marcha
Primeira marcha
Potência de saída do motor principal contínua/30 min.
kW
22/30
22/30
Eixo X/Z
Velocidade de avanço rápido do eixo X
mm
20
20
Velocidade de avanço rápido do eixo Z
mm
20
20
Curso do eixo X
mm
285
285
Curso do eixo Z
mm
510/1010/1510/2010/2510
510/1010/1510/2010/2510
Contraponto
Curso do contraponto
mm
300/800/1300/1800/2300
300/800/1300/1800/2300
Método de acionamento do contraponto

Arrasto da sela
Arrasto da sela
Curso da manga do contraponto
mm
150
150
Diâmetro da manga do contraponto
mm
Φ120
Φ120
Cone do furo do contraponto

Morse 5#
Morse 5#
Torreta de ferramentas
Forma da torreta de ferramentas

Torreta servo horizontal de 12 estações
Torreta servo horizontal de 12 estações
Altura do centro
mm
100
100
Tamanho da ferramenta
mm
25×25
25×25
Se pudesse escolher a ferramenta próxima
mm
sim
sim
Capacidade máxima de carga
Peças de trabalho em disco
kg
300
500
Peças de trabalho do eixo
kg
800
1300
Outros
Distância entre o centro do fuso e o chão
mm
1050
1050
Peso da máquina
kg
5500/7000/8500/10000/11500
5500/7000/8500/10000/11500
Configuração padrão:
FANUC 0i–TF plus
Carro de ferramentas de 12 estações
Cilindro de óleo da placa sólida
Configuração padrão:
Estrutura central hidráulica
Sub-fuso servo
Porta pneumática
Medidor de ajuste de ferramentas
Medição da peça de trabalho
Coletor de névoa de óleo
Detecção de danos na ferramenta

Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 9

Fuso de alta rigidez
O componente do cabeçote de longo alcance adota
suporte composto de rolamentos de rolos cilíndricos de linha dupla importados e contato angular
rolamentos de esferas na frente e atrás, o que aumenta a rigidez e o torque do fuso
e atinge excelentes efeitos de corte pesadodo fuso.
Torno CNC Horizontal Universal HTC50Q com Fuso de Alto Torque SMTCL Torno CNC de Bancada Inclinada Pesada 10

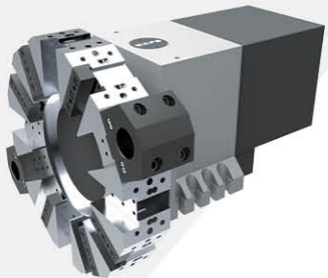

Torreta servo eficiente O servomotor de alta eficiência é adotado para controlar a indexação precisa do cabeçote de corte, garantindo que ele mantenha forte
capacidades de processamento e desempenho estável de troca de ferramentas em operação de alta velocidade. A troca de ferramentas mais rápida em estações adjacentes leva apenas 0,4s, o que é rápido e
tem alta eficiência de processamento.
