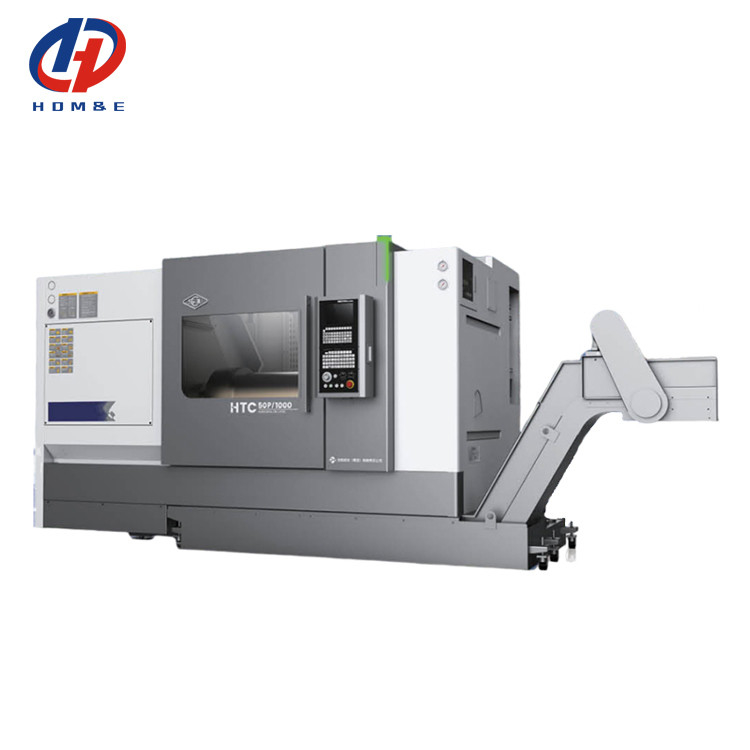

Name: SMTCL Universal CNC Torno Horizontal HTC50Q Espindle de Alto Torque Torno CNC de Cama Inclinada Pesada
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Series45°Bed
Availability: InStock

Casa > produtos > Máquinas do torno do CNC >

SMTCL Universal CNC Torno Horizontal HTC50Q Espindle de Alto Torque Torno CNC de Cama Inclinada Pesada

Torno CNC de cama inclinada de alta rigidez

Torno CNC de alta precisão

45° Cama Torno CNC horizontal

Lugar de origem:

China

Marca:

SYMG

Certificação:

ISO certification

Número do modelo:

HTC63n Series45°Bed

Contacte-nos

Solicite um orçamento

Detalhes do produto

Product name:

HTC50Q/H

Maximum cutting diameter：:

500/550 mm

Maximun cutting length：:

500/1000/1500/2000/2500mm

Maximum diameter of swing over bed：:

∅650

Maximum turning diameter on the slide：:

∅500

Spindle hole diameter：:

90 mm

Maximum diameter of through bar ：:

80/104 mm

Spindle speed range ：:

50-3500r/min

Standard chuck diameter：:

10"

Standard tool turret type：:

12 stations horizontal tool turret

Termos de pagamento e envio

Quantidade de ordem mínima

1 grupo

Preço

negotiable

Detalhes da embalagem

O caso de madeira, tronco da lata, a outra embalagem em condições de navegar

Tempo de entrega

30-45 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

45 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

Obtenha o melhor preço

Vídeo

Centro de torneamento CNC HTC40Hm Fuso de manga de comprimento BMT55 Servo Power Turret Centro de torneamento CNC com eixo Y

Obtenha o melhor preço

Vídeo

Leito inclinado CNC Torno HTC30H Processamento de alta precisão de várias peças de pequeno porte Torno CNC

Obtenha o melhor preço

Vídeo

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

SMTCL Universal CNC Torno Horizontal HTC50Q Espindle de Alto Torque Torno CNC de Cama Inclinada Pesada 0

Descrição do produto

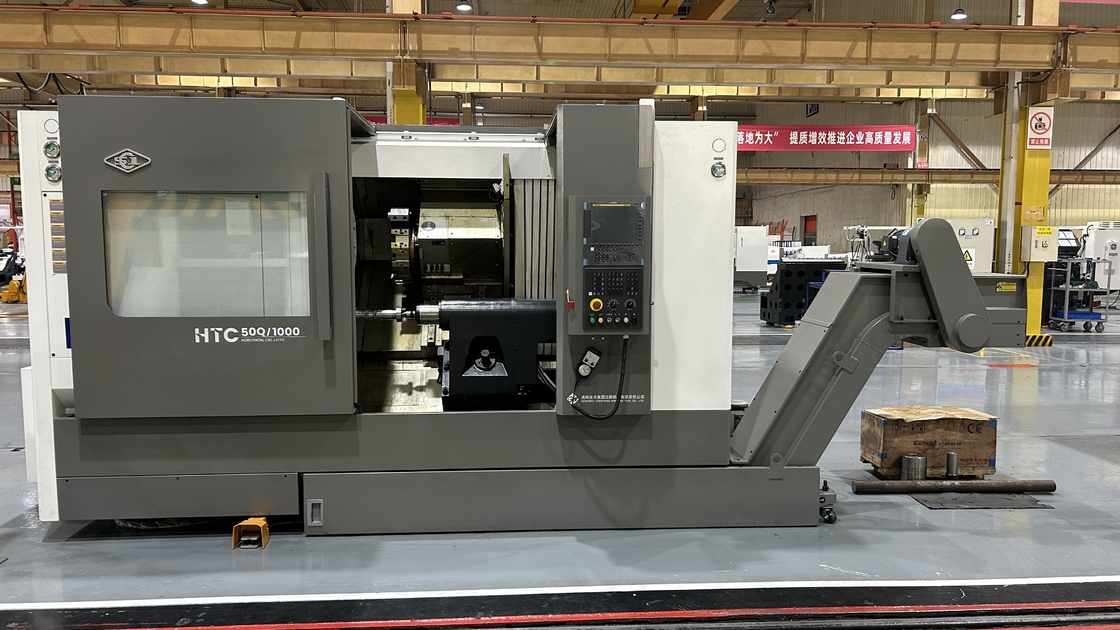

SMTCL Universal CNC Torno Horizontal HTC50Q Espindle de Alto Torque Torno CNC de Cama Inclinada Pesada

A nova geração do torno CNC HTC-Q/H/S, a análise e otimização são realizadas através de design e software profissionais,e montagem e verificação são realizadas com tecnologia avançada de fabricação e teste.
HTC50Q/H/SAs estruturas de trilhos e trilhos rígidos podem satisfazer diferentes condições de trabalho, adequadas às necessidades de automóveis, máquinas de engenharia e outras indústrias.

Características do produto

1, Alta precisão

◆ Parafuso e trilho de guia de alta precisão
◆ Rolamentos de eixo de alta precisão
◆ Quantificação dos padrões de processo
◆ Regral de grades de alta precisão

2, Alta eficiência
Aplicação de códigos modulares do sistema
◆ Configuração funcional completa, permitindo
Produção intelectual
◆ Torre de segurança de alta eficiência
◆ Espinil de corte de alto desempenho e de grande peso

3, Alta rigidez
◆ Cama de ferro fundido de alta qualidade, etc.
◆ Caçadores de chaves: caixote de cabeceira de longo comprimento
◆ Fuso de alta potência e torque elevado
◆ Torre de ferramentas de alta rigidez

Detalhes do produto

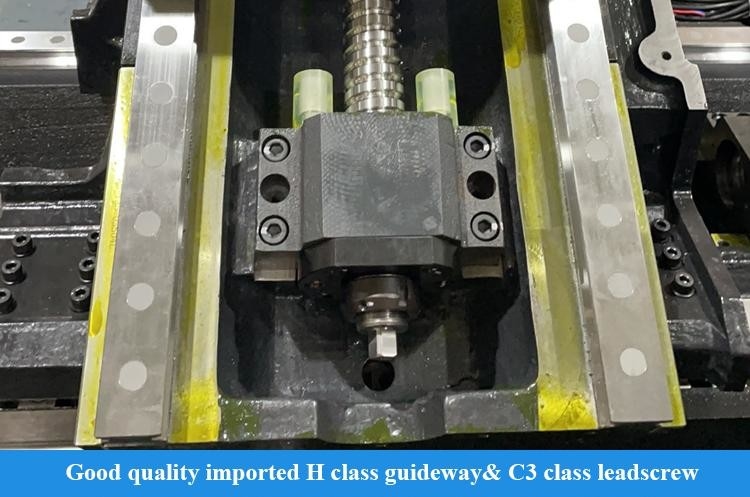

Parafusos e trilhos de alta precisão

Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por servomotores para alcançar uma excelente precisão de funcionamento

Rolamentos de rolos cilíndricos de fuso de alta precisão

Adota rolamentos cilíndricos importados de alta qualidade de grau P4 e coopera com um fuso de alta precisão para alcançar uma excelente precisão de rotação.

Alta velocidade dois eixos

Os dois eixos utilizam parafusos importados e usam tecnologia de pré-alongamento para garantir o funcionamento rápido e estável da máquina-ferramenta

Configuração funcional completa, permitindo
produção inteligente
Diferentes configurações de módulos, tais como repouso constante, sub-fuso, servo tailstock, e eixo Y pode
Pode realizar o processamento de peças de trabalho em múltiplas sequências e também pode ser equipado com medição de peças de trabalho, ferramenta de
Esta proposta de directiva foi adoptada por maioria qualificada.

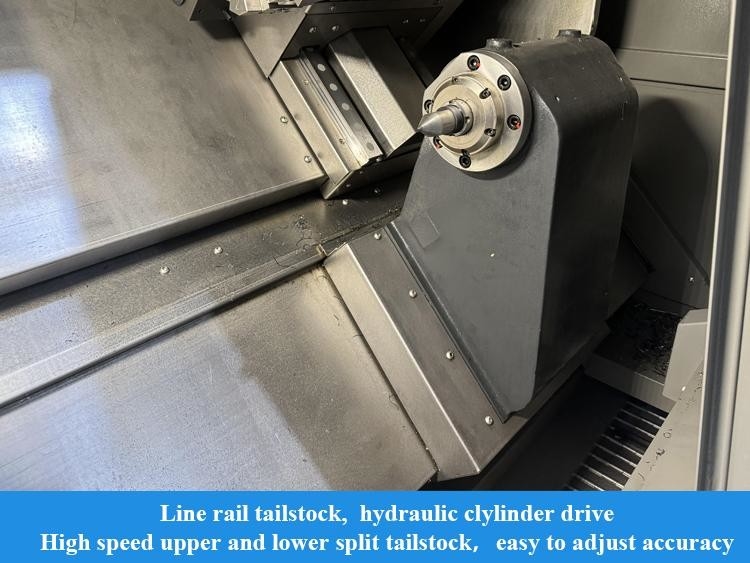

Pequenos eixos de cauda
É equipado com uma pequena estrutura fuso tailstock, e internamente instalado rolos cônicos
rolamentos e rolamentos de esferas de contacto angulares para melhorar a rigidez de corte da extremidade da caudae assegurar o efeito de corte das peças de eixo longo.

Cama de alta rigidez
A cama é uma cama inclinada 45°, com uma estrutura de costelas otimizada e reforçada no interior.que melhora eficazmente a rigidez dinâmicaA junção entre o leito e a cabeça é raspada e moída por uma superfície de duplo repouso, o que melhora ainda mais a rigidez de corte de toda a máquina.

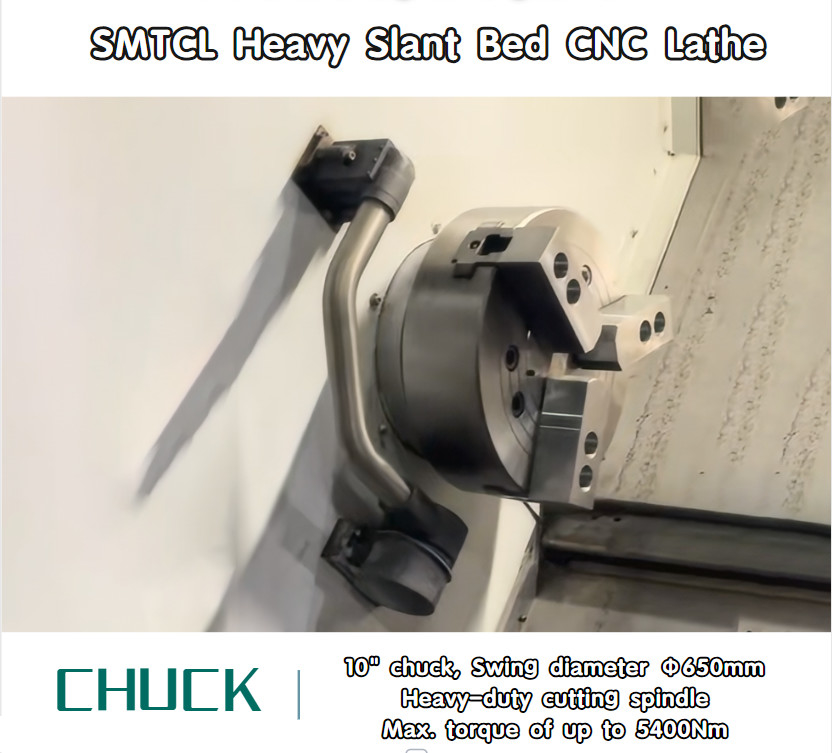

Espinhas de corte de alto desempenho e de elevada resistência O motor de alta potência é emparelhado com um eixo de corte pesado, com um binário máximo
com um diâmetro de corte de até 5400 Nm e uma profundidade de corte superior a 10 mm de um lado, melhorando o corteeficiência.

Aplicação na indústria
Parâmetros do produto

Posições

Unidades

HTC 50H

HTC 50H

Max. dia de corte. (aço/disco)

mm

Φ500/Φ550

Φ500/Φ550

Comprimento máximo de corte

mm

500/1000/1500/2000/2500

500/1000/1500/2000/2500

Max. Balança o dia. Sobre a cama.

mm

Φ650

Φ650

Max. Balança dia. Sobre o leito.

mm

Φ500

Φ500

Espinha

Modelo de nariz de fuso

-

A2-8

A2-11

Diâmetro interno do rolamento frontal.

mm

Φ120

Φ160

Conicidade do fuso e tamanho do buraco

1:20;Φ90

1:20;Φ120

Diagrama do buraco do fuso máximo.

mm

Φ80

Φ104

Max. Bar dia.

mm

Φ65

Φ85

Dia de chuque padrão.

polegada

10"

12"

Faixa de velocidade do fuso

r/min

50-3500

35-3000

Torque máximo do fuso

Nm

343

890

Série de velocidade do fuso

Primeira marcha

Primeira marcha

Potência de saída do motor principal contínua/30 min.

kW

22/30

22/30

Eixo X/Z

Velocidade de travagem rápida no eixo X

mm

20

20

Velocidade de travagem rápida no eixo Z

mm

20

20

Viagem no eixo X

mm

285

285

Viagem no eixo Z

mm

510/1010/1510/2010/2510

510/1010/1510/2010/2510

Aquecimento

Viagens de cauda

mm

300/800/1300/1800/2300

300/800/1300/1800/2300

Método de condução de cauda

Tração da sela

Tração da sela

Viagem de mangas de cauda

mm

150

150

Dia da manga do rabo.

mm

Φ120

Φ120

Tailstock conical hole conical

Morse 5#

Morse 5#

Torreta de ferramentas

Forma da torre de ferramentas

Torreta de servo horizontal de 12 estações

Torreta de servo horizontal de 12 estações

Altura do centro

mm

100

100

Tamanho da ferramenta

mm

25×25

25×25

Se pudesse escolher ferramenta perto

mm

- Sim, sim.

- Sim, sim.

Capacidade máxima de carga

Peças de trabalho de disco

Quilos

300

500

Peças de trabalho de eixo

Quilos

800

1300

Outros

Distância entre o centro do fuso e o piso

mm

1050

1050

Peso da máquina

Quilos

5500/7000/8500/10000/11500

5500/7000/8500/10000/11500

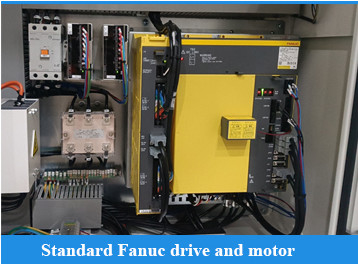

Configuração normal:FANUC 0i ̊TF mais
Carrinho de ferramentas de 12 estações
Filtro de óleo de chuck sólido

Configuração normal:Quadro central hidráulico
Servo-sub-fuso
Portas pneumáticas
Medidor de regulação da ferramenta
Medição da peça de trabalho
Coletor de névoa de óleo
Detecção de danos na ferramenta

Fuso de alta rigidezO componente de cabeçalho de grande comprimento adota
suportes compostos de rolamentos cilíndricos de duas fileiras importados e contato angular
rolamentos de esferas na parte dianteira e traseira, o que aumenta a rigidez e o binário do fuso
e obtém excelentes efeitos de corte pesadodo fuso.

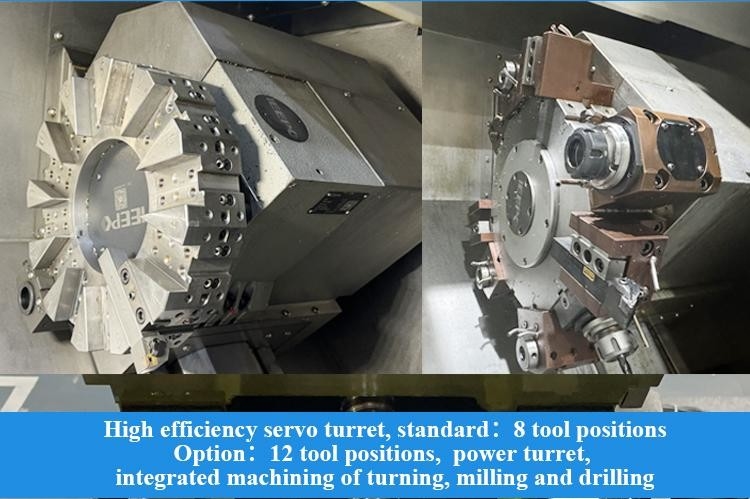

Servo-torreta eficiente O servomotor de alta eficiência é adotado para controlar a indexação precisa da cabeça de corte, garantindo que ele mantém forte
A maior parte dos equipamentos de mudança de ferramenta é equipada com um sistema de câmbio de alta velocidade, com capacidade de processamento e desempenho estável de mudança de ferramenta sob operação de alta velocidade.
tem uma elevada eficiência de processamento.
