Do motor manual convencional da máquina do torno de CDS6150B CDS6250B torno de gerencio
Detalhes do produto
| Nome do produto: | Máquina horizontal do torno de CDS6150B/CDS6250B | Diâmetro máximo do balanço sobre a cama: | Ø500mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø290mm | Diâmetro de Max.swing na diferença: | —/Ø760mm |
| Comprimento máximo do workpiece: | 750/1000/1500/2000/3000mm | Comprimento de corte máximo: | 700/950/1450/1950/2950mm |
| Furo de eixo: | Ø82 (barra permissível diameter≤Ø80) milímetro | Escalas de velocidade do eixo: | 26-2000 (16 velocidades) RPM |
| Poder do motor do eixo: | 7,5 (10 HP) quilowatts | Diâmetro da pena do tailstock: | Ø75mm |
| Destacar |
Máquina convencional do torno de CDS6150B,Máquina convencional do torno de CDS6250B,Torno de gerencio do motor manual |
||
Descrição do produto

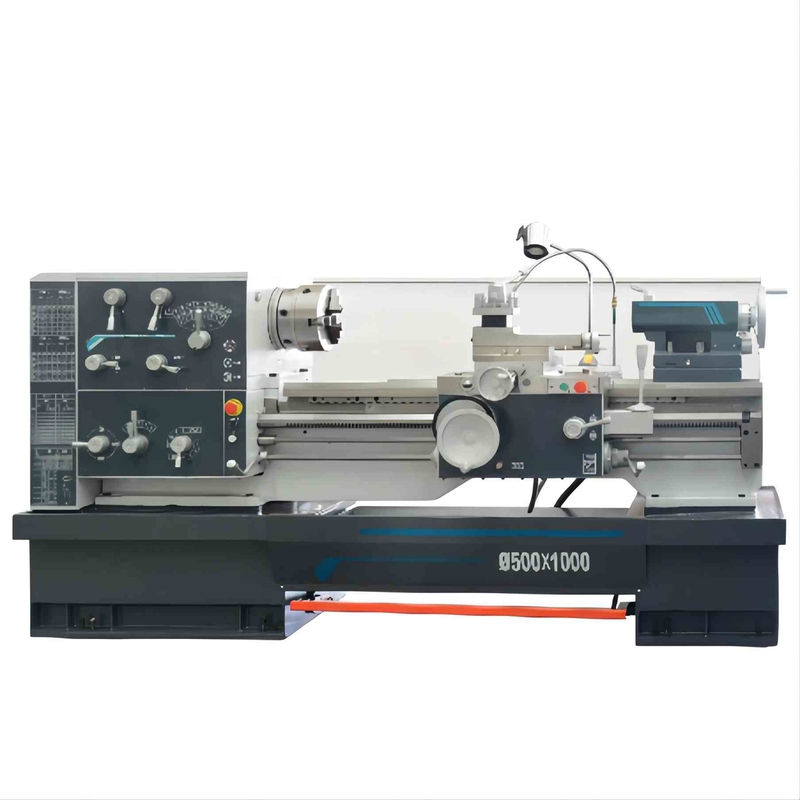

Do torno convencional do motor do torno da máquina de CDS6150B/CDS6250B China torno manual do metal da máquina
Características principais

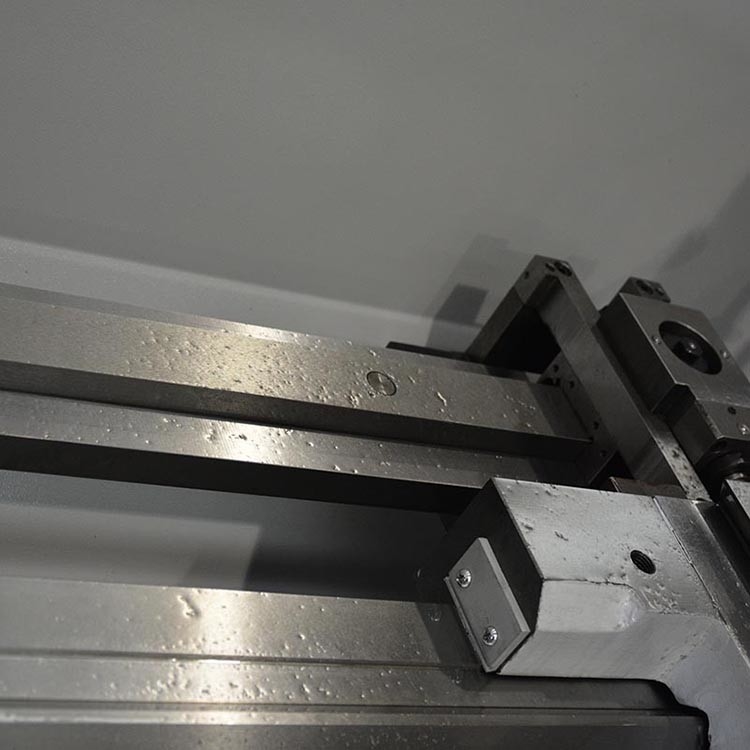

1. O corpo de máquina casted com ferro fundido de grande resistência, e o trilho de guia da cama da máquina adota uma disposição montanha-dada forma e lisa do trilho de guia.
A grande seção do carga-rolamento, tem consequentemente a boa absorção da rigidez e de choque, que pode assegurar o corte da elevada precisão.
2. A embreagem de placa mecânica da fricção é usada na caixa principal do eixo da máquina-instrumento: através da alavanca de controle, não há nenhuma necessidade de mudar a velocidade do motor
E pare o motor pode realizar que a mudança da velocidade do eixo, a parada, a inversão, e a caixa do eixo estão forçadas para lubrificar.

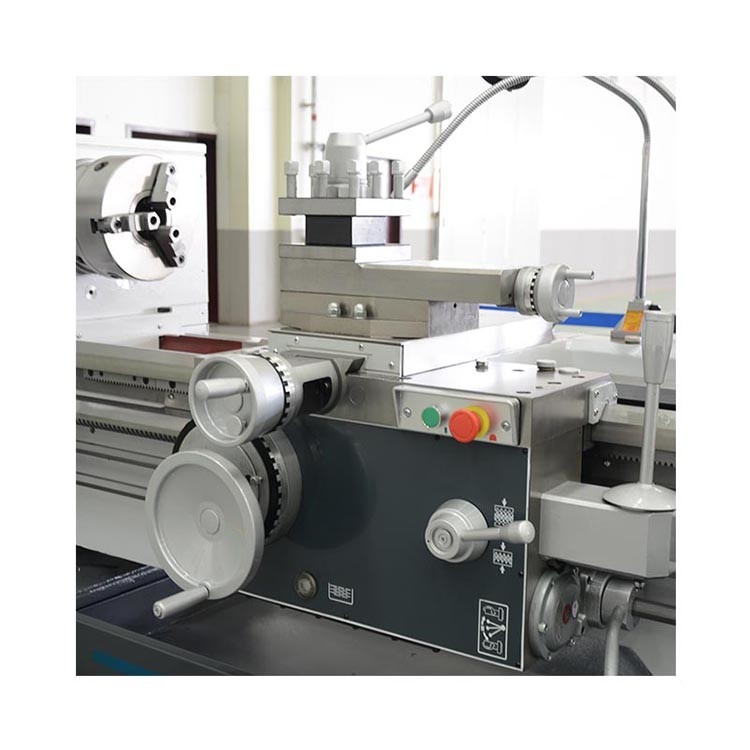

3. suporte de ferramenta mecânico da Alto-rigidez com confiança alta.
Configuração de produto
| Modelo do produto | UNIDADE | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| especificação | ||||||||
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø500 | Ø560 | Ø660 | ||||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø290 | Ø350 | Ø440 | ||||
| Diâmetro de Max.swing na diferença | milímetro | — | Ø760 | — | Ø800 | — | Ø870 | |
| Comprimento na diferença | milímetro | — | 280 | — | 280 | — | 280 | |
| Comprimento máximo do workpiece | milímetro | 750/1000/1500/2000/3000 | ||||||
| Comprimento de corte máximo | milímetro | 700/950/1450/1950/2950 | ||||||
| Eixo | ||||||||
| nariz do eixo | D8 | |||||||
| Furo de eixo | milímetro | Ø82 (diâmetro permissível ≤Ø80 da barra) | ||||||
| Tamanho do mandril | milímetro | Ø250 | Ø315 | |||||
| Atarraxamento do furo de eixo | 90 mm/1: 20 | |||||||
| Torque de Max.Spindle | Nanômetro | 1100 | ||||||
| Escalas de velocidade do eixo | RPM | 26-2000 (16 velocidades) | ||||||
| Altura do centro do eixo | milímetro | 250 | 280 | 325 | ||||
| Poder do motor do eixo | quilowatt | 7,5 (10 HP) | ||||||
| Tailstock | ||||||||
| Diâmetro da pena do tailstock | milímetro | Ø75 | ||||||
| Curso da pena do tailstock | milímetro | 150 | ||||||
| Atarraxamento da pena do tailstock | TA No.5 | |||||||
| Feeds&Threads (parafuso métrico do *inch do parafuso) | ||||||||
| Alimentação longitudinal | 0.044-1.48 45 tipos) *0.044〜 de mm/rpm (0,148 in/rpm (45 tipos) | |||||||
| Alimentação transversal | 0.022~0.74mm/rpm (45 tipos) *0.031-0.092 in/rpm (45 tipos) | |||||||
| Linhas métricas | milímetro | 0.5-80 (73 tipos dos tipos *53) | ||||||
| Linhas modulares | milímetro | 0.5-40 (45 tipos dos tipos *66) | ||||||
| Linhas da polegada | TPI | 7/16-80 (47 tipos dos tipos *47) | ||||||
| Linhas Diametral do passo | DP | 7/8~160 (47 tipos dos tipos *48) | ||||||
| Cargo da ferramenta | ||||||||
| Tamanho da pata de Max.tool | milímetro | 25X25 | ||||||
| Curso da corrediça superior | milímetro | 150 | ||||||
| dimensões da máquina (L*W*H) |
milímetro | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Peso da máquina | quilograma | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Configurações padrão
mandril 3-Jaw
Centro fixo do tailstock
Freio de pé
Resto constante (≥1500mm disponíveis)
Resto do seguidor (≥1500mm disponíveis)
tampa do parafuso movimentador
cargo da ferramenta 4-way
Conjunto de ferramentas padrão
Configurações opcionais
mandril 4-Jaw
Protetor do mandril
Protetor de respingo traseiro
Placa de cara
Placa da movimentação
DRO
Almofadas ajustáveis
Centro do eixo e luva do centro
Resto constante do rest&Follow (≤1000mm disponíveis)
cargo da ferramenta da Rápido-mudança
Protetor do cargo da ferramenta
Centro vivo do tailstock
Seletor da linha
acessório degerencio
Parada do transporte
Parafusos de âncora
