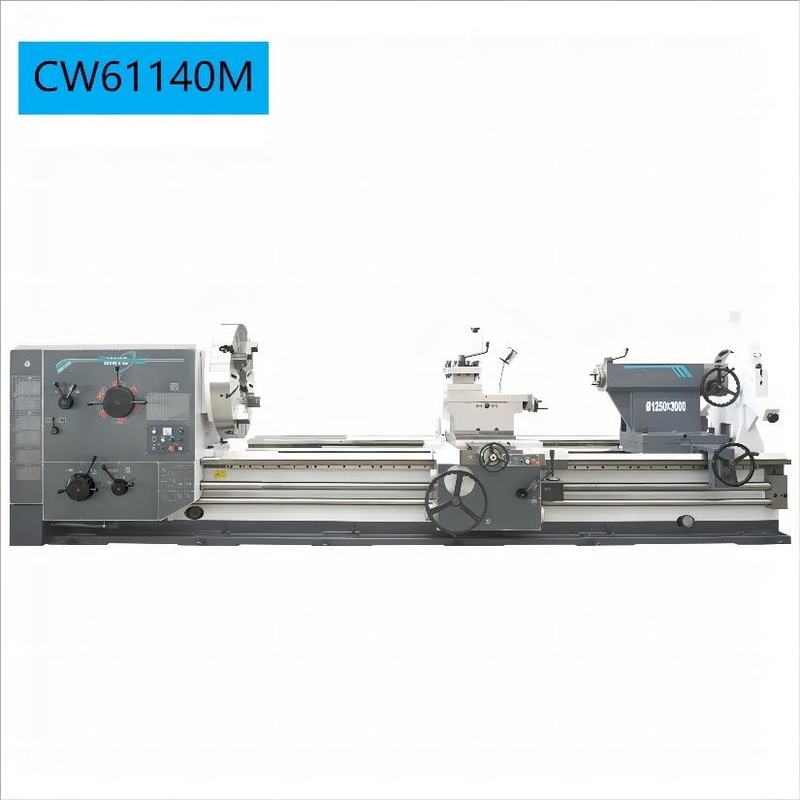

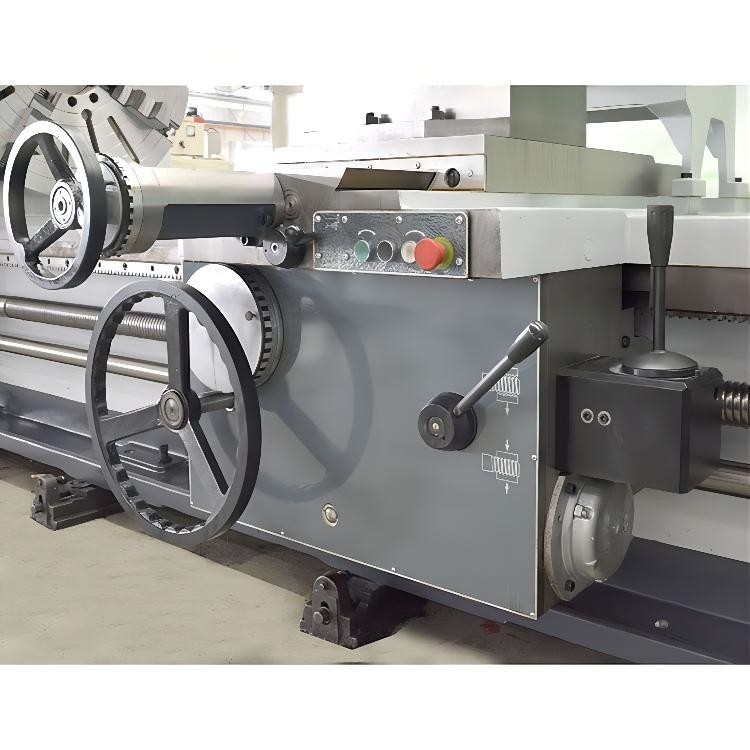

CW61140M/CW62140M Shaft/metal do disco que trabalha o torno manual horizontal resistente
Apresentação do produto
Os tornos ordinários da série de CW-M têm uma forma plana do direito-ângulo popular com largamente dianteiro e traseiro pés. A cama submeteu-se à superfície de alta frequência que extingue e que mói, com uma dureza extinguindo de G50. A engrenagem do headbox submeteu-se a extinguir e à moer de alta frequência da precisão dos dentes, e a precisão da engrenagem pode alcançar ao nível 7. A precisão dimensional das peças processadas nesta máquina pode alcançar IT7 ao nível, e a aspereza de superfície pode alcançar o nível 1,6.
| Configurações padrão | |

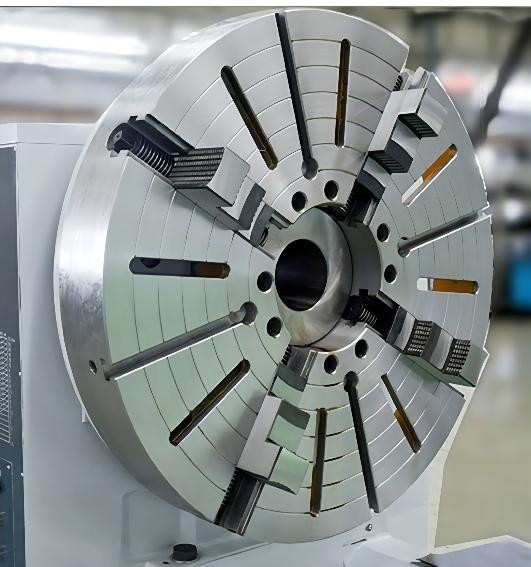

| mandril 4-Jaw | cargo da ferramenta 4-way |
| Resto constante (≥3000mm-Standard <3000mm-option> | |
| Siga o resto (≥3000mm-Standard <3000mm-option> | |
| Centro | |
| Luva do centro do eixo | |
| Conjunto de ferramentas padrão | |
| Configurações opcionais | ||
| Protetor do mandril | Protetor do cargo da ferramenta | Protetor de respingo traseiro |
| acessório degerencio | motor do eixo 30kW | DRO |
| Seletor da linha | resto constante Grande-feito sob medida | |
| Dispositivo do rolo | Tailstock arrebatado do dever | |
| Tailstock elétrico | ||
Configuração de produto
| Modelo do produto | UNIDADE | CW61140M | CW62140M | CW61160M | CW62160M | |
| especificação | ||||||
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø1400 | Ø1600 | |||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø1030 | Ø1230 | |||
| Diâmetro de Max.swing na diferença | milímetro | — | Ø1800 | — | Ø2000 | |
| Comprimento na diferença | milímetro | — | 772 | — | 772 | |
| Comprimento máximo do workpiece | milímetro | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Comprimento de corte máximo | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Peso máximo do workpiece | quilograma | 6000 (optar: 8000 10000) | ||||
| Largura do guideway da cama | milímetro | 755 | ||||
| Eixo | ||||||
| nariz do eixo | A2-15 | |||||
| Furo de eixo | milímetro | Ø130 (permitido passar através do diâmetro ≤Ø128 da barra) | ||||
| Tamanho do mandril | milímetro | Ø1250 | Ø1600 | |||
| Atarraxamento do furo de eixo | Métrica 140 (1:20) (140mm, com o No.6MT que reduz a luva) |
|||||
| Torque de Max.Spindle | kNm | 10,5 (22kW) optam: 12,5 (30 quilowatts) | ||||
| Escalas de velocidade do eixo | RPM | 3.15-315* (21Speeds) (〜 390 da reversão 4,5 12 velocidades) | ||||
| Altura do centro do eixo | milímetro | 700 | 800 | |||
| Poder do motor do eixo | quilowatt | 22 optar: 30 | ||||
| Tailstock | ||||||
| Diâmetro da pena do tailstock | milímetro | Ø160 (peso máximo 6T do workpiece); Optar: Ø200 (peso máximo 8T do workpiece) Ø240 (peso máximo 10T do workpiece) |
||||
| Curso da pena do tailstock | milímetro | 300 | ||||
| Atarraxamento da pena do tailstock | milímetro | Métrica 80 (80mm, com o N0.6MT que reduz a luva); (TA do no. Ø240 6 de Ø200 x) | ||||
| Feeds&Threads (parafuso métrico do *inch do parafuso) | ||||||
| Alimentação longitudinal | 0.1-12 mm/rpm (56 tipos); *0.0032 ~ 0,40 in/rpm (56 tipos) | |||||
| Alimentação transversal | 0.05-6 tipos de mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 tipos) | |||||
| Linhas métricas | milímetro | 1-120 (52 tipos); *1-120 (52 tipos) | ||||
| Linhas modulares | milímetro | 0.5-60 (46 tipos); *0.5〜 60 (46 tipos) | ||||
| Linhas da polegada | TPI | 1/4-30 (43 tipos); *1/4〜 30 (43 tipos) | ||||
| Linhas Diametral do passo | DP | 1/2-60 (49 tipos); *1/2-60 (49 tipos) | ||||
| Cargo da ferramenta | ||||||
| Tamanho da pata da ferramenta | milímetro | 45X45 | ||||
| Curso da corrediça superior | milímetro | 300 | ||||
| dimensões da máquina (L*W*H) |
milímetro | 4450X2010X 2165(1500) 4950X2010X 2165(2000) 5950X2010X 2165(3000) 6950X2010X 2165(4000) 7950X2010X 2165(5000) 8950X2010X 2165(6000) 10950X2010X 2165(8000) |
4450X2110X 2355(1500) 4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000) 7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000) |
|||
| Peso da máquina | quilograma | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
Nota: O limite do mandril, o limite de velocidade máximo do eixo é Ø315r/min quando o mandril de Ø1000mm é instalado, e o limite de velocidade máximo do eixo é Ø200r/min quando Ø1250mm, mandril de Ø1600mm é instalado
