Torno resistente horizontal CW61100M CW62100M da máquina de gerencio de Torno
Detalhes do produto
| Nome do produto: | Máquina horizontal do torno de CW61100M/CW62100M | Diâmetro máximo do balanço sobre a cama: | Ø1000mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø630mm | Diâmetro de Max.swing na diferença: | —/Ø1400mm |
| Comprimento máximo do workpiece: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) de milímetro | Comprimento de corte máximo: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) de milímetro |
| Furo de eixo: | Ø130 (permitido passar através do diâmetro ≤Ø128 da barra) | Escalas de velocidade do eixo: | 3.15-315* (21Speeds) (〜 390 da reversão 4,5 12 velocidades) |
| Poder do motor do eixo: | 22 optar: 30 | Diâmetro da pena do tailstock: | Ø160 (peso máximo 6T do workpiece); Optar: Ø200 (peso máximo 8T) Ø240 do workpiece (peso máximo 10T |
| Destacar |
Máquina de gerencio resistente de Torno,Máquina de CW61100M Heavy Duty Turning,Torno de gerencio horizontal de Torno |
||
Descrição do produto

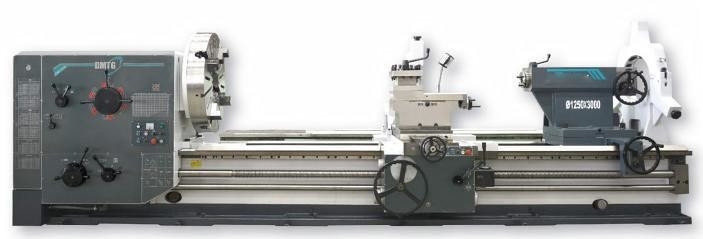

Máquina de gerencio do torno de Torno do dever de CW61100M/CW62100M Machine Tool Heavy
Apresentação do produto
O torno horizontal da série de CW-M tem a estrutura madura, o poder superior, a rigidez forte, e a escala de velocidade larga do eixo. É apropriado para o corte poderoso ou de alta velocidade. Pode terminar a superfície cilíndrica interna e exterior, a superfície cônica e a superfície da extremidade do vários eixo e peças do disco. , O sulco, a chanfradura, o furo e processos de batida e outros, e podem processar linhas métricas, linhas da polegada, linhas do módulo, linhas diametral do passo e linhas do atarraxamento (as linhas especiais devem consultar), mostrando o processamento da grande e superioridade complexa das peças.
| Configurações padrão | |
| mandril 4-Jaw | cargo da ferramenta 4-way |
| Resto constante (≥3000mm-Standard <3000mm-option> | |
| Siga o resto (≥3000mm-Standard <3000mm-option> | |
| Centro | |
| Luva do centro do eixo | |
| Conjunto de ferramentas padrão | |
| Configurações opcionais | ||
| Protetor do mandril | Protetor do cargo da ferramenta | Protetor de respingo traseiro |
| acessório degerencio | motor do eixo 30kW | DRO |
| Seletor da linha | resto constante Grande-feito sob medida | |
| Dispositivo do rolo | Tailstock arrebatado do dever | |
| Tailstock elétrico | ||
Configuração de produto
| Modelo do produto | UNIDADE | CW61100M | CW62100M | CW61125M | CW62125M | |
| especificação | ||||||
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø1000 | Ø1250 | |||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø630 | Ø880 | |||
| Diâmetro de Max.swing na diferença | milímetro | — | Ø1400 | — | Ø1650 | |
| Comprimento na diferença | milímetro | — | 772 | — | 772 | |
| Comprimento máximo do workpiece | milímetro | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Comprimento de corte máximo | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Peso máximo do workpiece | quilograma | 6000 (optar: 8000 10000) | ||||
| Largura do guideway da cama | milímetro | 755 | ||||
| Eixo | ||||||
| nariz do eixo | A2-15 | |||||
| Furo de eixo | milímetro | Ø130 (permitido passar através do diâmetro ≤Ø128 da barra) | ||||
| Tamanho do mandril | milímetro | Ø1000 | Ø1000 | |||
| Atarraxamento do furo de eixo | Métrica 140 (1:20) (140mm, com o No.6MT que reduz a luva) |
|||||
| Torque de Max.Spindle | kNm | 10,5 (22kW) optam: 12,5 (30 quilowatts) | ||||
| Escalas de velocidade do eixo | RPM | 3.15-315* (21Speeds) (〜 390 da reversão 4,5 12 velocidades) | ||||
| Altura do centro do eixo | milímetro | 500 | 625 | |||
| Poder do motor do eixo | quilowatt | 22 optar: 30 | ||||
| Tailstock | ||||||
| Diâmetro da pena do tailstock | milímetro | Ø160 (peso máximo 6T do workpiece); Optar: Ø200 (peso máximo 8T do workpiece) Ø240 (peso máximo 10T do workpiece) |
||||
| Curso da pena do tailstock | milímetro | 300 | ||||
| Atarraxamento da pena do tailstock | milímetro | Métrica 80 (80mm, com o N0.6MT que reduz a luva); (TA do no. Ø240 6 de Ø200 x) | ||||
| Feeds&Threads (parafuso métrico do *inch do parafuso) | ||||||
| Alimentação longitudinal | 0.1-12 mm/rpm (56 tipos); *0.0032 ~ 0,40 in/rpm (56 tipos) | |||||
| Alimentação transversal | 0.05-6 tipos de mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 tipos) | |||||
| Linhas métricas | milímetro | 1-120 (52 tipos); *1-120 (52 tipos) | ||||
| Linhas modulares | milímetro | 0.5-60 (46 tipos); *0.5〜 60 (46 tipos) | ||||
| Linhas da polegada | TPI | 1/4-30 (43 tipos); *1/4〜 30 (43 tipos) | ||||
| Linhas Diametral do passo | DP | 1/2-60 (49 tipos); *1/2-60 (49 tipos) | ||||
| Cargo da ferramenta | ||||||
| Tamanho da pata da ferramenta | milímetro | 45X45 | ||||
| Curso da corrediça superior | milímetro | 300 | ||||
| dimensões da máquina (L*W*H) |
milímetro | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Peso da máquina | quilograma | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Nota: O limite do mandril, o limite de velocidade máximo do eixo é Ø315r/min quando o mandril de Ø1000mm é instalado, e o limite de velocidade máximo do eixo é Ø200r/min quando Ø1250mm, mandril de Ø1600mm é instalado
