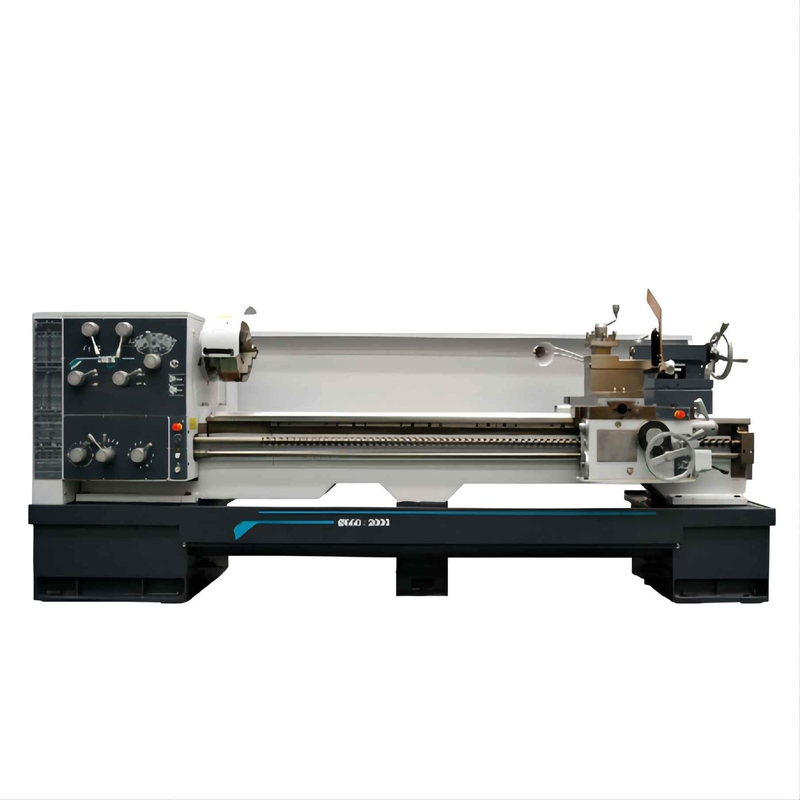

Máquina manual CDE6166A convencional CDE6266A do torno de CDE-A Torno
Detalhes do produto
| Nome do produto: | Máquina horizontal do torno de CDE6166A/CDE6266A | Diâmetro máximo do balanço sobre a cama: | Ø660mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø430mm | Diâmetro de Max.swing na diferença: | —/Ø910mm |
| Comprimento máximo do workpiece: | 750/1000/1500/2000/3000mm | Comprimento de corte máximo: | 700/950/1450/1950/2950mm |
| Furo de eixo: | Ø52mm (barra permissível diameter≤Ø50) | Escalas de velocidade do eixo: | 11-1400rpm (22 velocidades) |
| Poder do motor do eixo: | 7.5kw/1440rpm (50HZ) optam: 5.5kw/1150rpm (60HZ) | Diâmetro da pena do tailstock: | Ø75mm |
| Destacar |
Máquina manual do torno convencional,Máquina do torno de CDE-A convencional |
||
Descrição do produto
Máquina manual do torno de Torno Convencional da máquina-instrumento da série CDE6166A/CDE6266A de CDE-A
Featurers principal:
- o torno da série de CDE pode processar o aço, ferro fundido, material do metaloide;
- a precisão pode alcançar até o nível IT7;
- a aspereza de superfície pode ser a categoria até 1,6;
- a cama é feita do ferro fundido de primeira qualidade,
- a maneira do guia é frequência audio super que extingue.
Uso principal:
- Pode fazer à máquina o círculo íntimo, o círculo exterior, e a superfície do fim e a principal, superfície do atarraxamento.
- O torno de Gap pode processar as peças da deformação.
- A função está incluindo o furo e o alargamento.
- Corte das linhas: Métrica, polegada, passo diametral, linha do módulo;
Configuração de produto
| Modelo do produto | UNIDADE | CDE6140A | CDE6240A | CDE6150A | CDE6250A | CDE6166A | CDE6266A | |
| especificação | ||||||||
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø400 | Ø500 | Ø660 | ||||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø220 | Ø290 | Ø430 | ||||
| Diâmetro de Max.swing na diferença | milímetro | — | Ø700 | — | Ø760 | — | Ø910 | |
| Comprimento na diferença | milímetro | — | 260 | — | 260 | — | 260 | |
| Comprimento máximo do workpiece | milímetro | 750/1000/1500/2000/3000 | ||||||
| Comprimento de corte máximo | milímetro | 700/950/1450/1950/2950 | ||||||
| Eixo | ||||||||
| nariz do eixo | C6 | |||||||
| Furo de eixo | milímetro | Ø52 (diâmetro permissível ≤Ø50 da barra) | ||||||
| Atarraxamento do furo de eixo | TA No.6 | |||||||
| Torque de Max.Spindle | Nanômetro | 1586 | ||||||
| Escalas de velocidade do eixo | RPM | 11-1400 (22 velocidades) | ||||||
| Altura do centro do eixo | milímetro | 220 | 250 | 325 | ||||
| Poder do motor do eixo | 7.5kw/1440rpm (50HZ) optam: 5.5kw/1150rpm (60HZ) | |||||||
| Tailstock | ||||||||
| Diâmetro da pena do tailstock | milímetro | Ø75 | ||||||
| Curso da pena do tailstock | milímetro | 150 | ||||||
| Atarraxamento da pena do tailstock | TA No.5 | |||||||
| Feeds&Threads (parafuso métrico do *inch do parafuso) | ||||||||
| Alimentação longitudinal | 0,035 63 velocidades) *0.0013 〜 do 〜 2.842mm/r (0.1057in/r (63 velocidades) | |||||||
| Alimentação transversal | 0,009 ~ 0,804 mm/r *0.0003 ~ 0.0304in/r | |||||||
| Linhas métricas | milímetro | 0,5 66 tipos) *0.5 〜 do 〜 240 (160 (43 tipos) | ||||||
| Linhas modulares | milímetro | 0,25 57 tipos) *0.25 〜 do 〜 120 (80 (38 tipos) | ||||||
| Linhas da polegada | TPI | 80 〜 do 〜 1/4 (49 tipos) *80 1/4 (47 tipos) | ||||||
| Linhas Diametral do passo | DP | 160 〜 do 〜 7/16 (50 tipos) *160 7/16 (48 tipos) | ||||||
| Cargo da ferramenta | ||||||||
| Tamanho da pata de Max.tool | milímetro | 25X25 | ||||||
| Curso da corrediça superior | milímetro | 150 | ||||||
| Ângulo do giro da corrediça superior | ±45° | |||||||
| Max.Travel do cargo da ferramenta | X-linha central | milímetro | 348 | 373 | ||||
| Z-linha central | milímetro | 700/950/1450/1950/2950 | ||||||
| dimensões da máquina (L*W*H) |
milímetro | 2400X1198X1264 (750) 2650X1198X 1264(1000) 3150X1198X 1264(1500) 3650X1198X 1264(2000) 4650X1198X 1264(3000) |
2400X1198X1294 (750) 2650X1198X 1294(1000) 3150X1198X 1294(1500) 3650X1198X 1294(2000) 4650X1198X 1294(3000) |
2400X1223X1369 (750) 2650X1223X 1369(1000) 3150X1223X 1369(1500) 3650X1223X 1369(2000) 4650X1223X 1369(3000) | ||||
| Peso da máquina | CDE61 | quilograma | 1970/2020/2100/2260/2550 | 2020/2070/2150/2310/2600 | 2085/2135/2215/2375/2665 | |||
| CDE62 | 1990/2040/2120/2280/2570 | 2040/2090/2170/2330/2620 | 2105/2155/2235/2395/2685 | |||||
