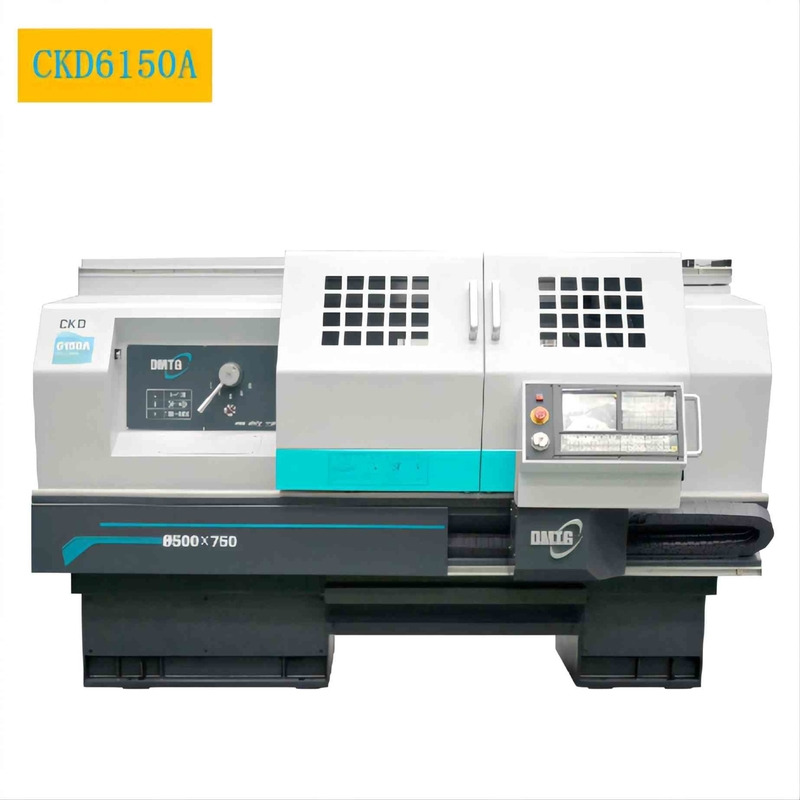

Máquina horizontal do torno do CNC Torno do torno CKD6150A do CNC da cama lisa
Detalhes do produto
| Nome do produto: | Torno do CNC da cama lisa de CKD6150A | Diâmetro máximo do balanço sobre a cama: | Ø500mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø280mm | Comprimento máximo do workpiece: | 750/1000/1500/2000mm |
| Comprimento de corte máximo: | 680/930/1430/1930mm | Poder do motor do eixo: | 7.5/11 (servo motor) |
| Furo de eixo: | Ø82mm | Tamanho do mandril: | Ø250mm |
| Escalas de velocidade do eixo: | 7-100/30-400/110-1600r/min | Travessia rápida da linha central de X/Z: | 4/8 (、 1000 de 750、 1500) 4 6(2000) de m/min |
| Destacar |
Torno horizontal do CNC da cama lisa,Torno do CNC da cama lisa de CKD6150A,Máquina do torno do CNC Torno |
||
Descrição do produto
CNC horizontal Torno do torno do CNC da cama lisa do torno da fábrica de máquina CKD6150A
Apresentação do produto
Os tornos do CNC da série do CKD são tornos horizontais do CNC controlados pelo vertical (Z) e horizontal (X) coordenadas. Pode automaticamente terminar o processo de corte de superfície cilíndrica interna e exterior, de superfície cônica, de superfície do arco, de superfície da extremidade, de sulco, de chanfradura, etc., para as várias peças do eixo e do disco, e pode executar a linha reta métrica, a linha reta da linha da cara da extremidade e da polegada e o gerencio de linhas do atarraxamento. É apropriado para a produção dos produtos da multi-variedade, os pequenos e os médios do grupo, e pode mostrar a superioridade especialmente para as peças do complexo e da elevada precisão.
| Configurações padrão | Configurações opcionais | ||
| mandril 3-Jaw manual | mandril 4-Jaw manual | ||
| Estação do vertical 4 | Cargo horizontal da ferramenta 6 | ||
| Conjunto de ferramentas padrão | Mandril hidráulico | ||
| Tailstock manual | Tailstock hidráulico | ||

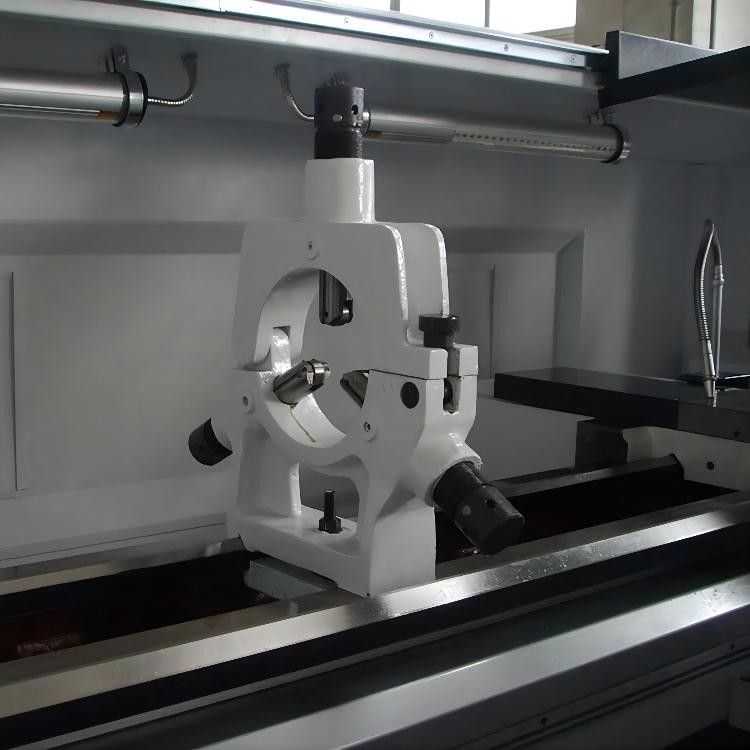

| Resto constante |
Configuração de produto
| Modelo do produto | UNIDADE | CKD6136i | CKD6140i | CKD6150A | |
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø360 | Ø400 | Ø500 | |
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø180 | Ø200 | Ø280 | |
| Comprimento máximo do workpiece | milímetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Comprimento de corte máximo | milímetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diâmetro de Max.turning | Posição do vertical 4 | milímetro | Ø360 | Ø400 | Ø500 |
| Posição 6 horizontal | milímetro | Ø300 | Ø300 | Ø400 | |
| Altura do centro do eixo | milímetro | 186 | 200 | 250 | |
| Poder do motor do eixo | quilowatt | 5,5 (servo motor) | 5,5 (servo motor) | 7.5/11 (servo motor) | |
| Furo de eixo | milímetro | Ø52 | Ø52 | Ø82 | |
| tamanho do mandril | milímetro | Ø205 | Ø205 | Ø250 | |
| Atarraxamento do furo de eixo | TA No.6 | TA No.6 | 1:20 Ø90 | ||
| Tipo de nariz do eixo | A2-6 | A2-6 | C8 | ||
| Escalas de velocidade do eixo | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diâmetro da pena de Taistock | milímetro | Ø63 | Ø63 | Ø75 | |
| Curso da pena do Tailstock | milímetro | 140 | 140 | 150 | |
| Atarraxamento da pena do Tailstock | TA No.4 | TA No.4 | TA No.5 | ||
| Max.travel da X-linha central | milímetro | 230 | 240 | 280 | |
| Z-linha central de Max.travelof | milímetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Travessia rápida da linha central de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Tamanho da pata da ferramenta (positon do vertical 4) | milímetro | 20X20 | 20X20 | 25X25 | |
| Linha central de X/Z que posiciona a precisão | milímetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Precisão do axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensões da máquina (L*W*H) |
milímetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso da máquina | quilograma | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
PACKING&SHIPPING
Amostra do Workpiece
Destaques do produto
