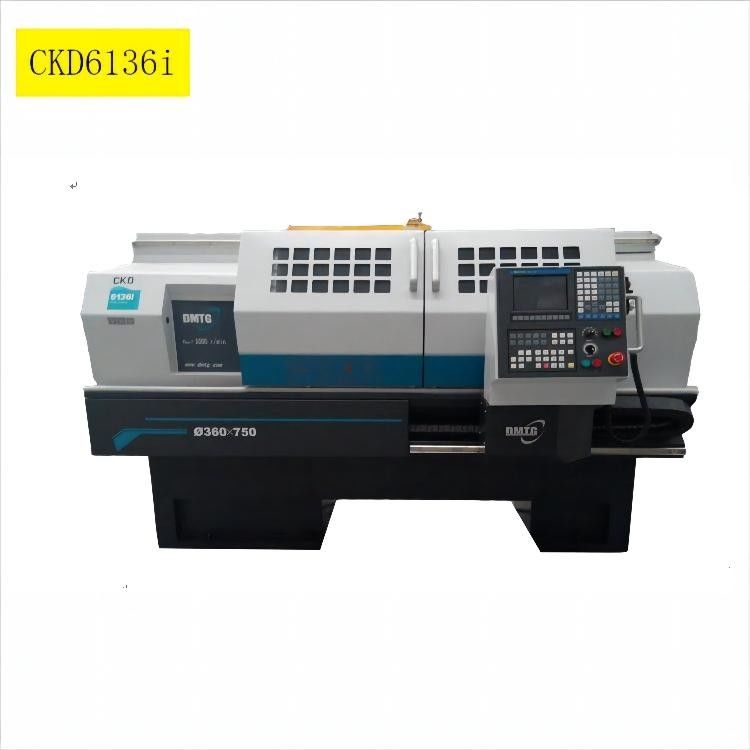

O torno horizontal do CNC da cama lisa faz à máquina CKD6136i 20 - 3000r/Min Spindle Speed
Detalhes do produto
| Nome do produto: | Torno CNC de cama plana CKD6136i | Máximo Balanço Diâmetro sobre a cama: | Ø360mm |
|---|---|---|---|
| Diâmetro máximo do balanço sobre o deslizamento transversal: | Ø180mm | Máximo Workpiece Comprimento: | 750/1000 mm |
| máx. comprimento de corte: | 580/830 mm | Potência do motor do fuso: | 5.5 (servo motor) |
| Furo do fuso: | Ø52 mm | Tamanho do chuck: | Ø205mm |
| Tipo de nariz do eixo: | A2-6 | Escalas de velocidade do eixo: | 20-3000 r/min |
| Destacar |
Máquinas horizontais do torno do CNC,máquinas do torno do CNC 3000r/Min,Máquina horizontal do torno do CNC da cama lisa |
||
Descrição do produto
Qualidade superior amplamente utilizada do torno do CNC da cama lisa da porcelana CKD6136i
Características da máquina e indicadores técnicos chaves
1) A máquina-instrumento adota a disposição horizontal tradicional do torno. O projeto total tem a boa hermeticidade e encontra standard de segurança. As partes básicas principais tais como a cama e os pés todos são moldados com areia da resina, tratamento artificialmente de envelhecimento, e a estabilidade da máquina inteira é superior.
2) Os machados do movimento longitudinal e lateral da máquina-instrumento são conduzidos por um servo motor, por um par do parafuso da bola da precisão, por uma movimentação de carregamento composta da precisão alta da rigidez, e por um sistema de controlo de laço semi-fechado com detecção e feedback da posição do codificador do pulso.
3) A velocidade do eixo é alta, e a escala regulamentar da velocidade variável da frequência pode ser selecionada, e o ruído da máquina inteira é baixo.
4) O diâmetro do furo direto do eixo é grande, a capacidade para passar a barra é forte, e o espaço de aplicação é largo.
5) Equipado com um lubrificador centralizado para lubrificação automática forçada da superfície comum de trilho do parafuso e de guia da bola, que pode eficazmente melhorar as características de resposta dinâmica da máquina-instrumento e a vida útil do trilho de guia do parafuso.
6) O tipo de pulverizador interno opcional sem levantar o cargo da ferramenta é mais conducente a melhorar a qualidade de superfície do workpiece e a impedir que o líquido refrigerante espirre.
7) A configuração padrão da máquina-instrumento adota a torreta vertical da quatro-estação do tipo famoso doméstico. A configuração especial pode escolher a torreta horizontal tal como seis estações;
Configuração de produto
| Modelo do produto | UNIDADE | CKD6136i | CKD6140i | CKD6150A | |
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø360 | Ø400 | Ø500 | |
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø180 | Ø200 | Ø280 | |
| Comprimento máximo do workpiece | milímetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Comprimento de corte máximo | milímetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diâmetro de Max.turning | Posição do vertical 4 | milímetro | Ø360 | Ø400 | Ø500 |
| Posição 6 horizontal | milímetro | Ø300 | Ø300 | Ø400 | |
| Altura do centro do eixo | milímetro | 186 | 200 | 250 | |
| Poder do motor do eixo | quilowatt | 5,5 (servo motor) | 5,5 (servo motor) | 7.5/11 (servo motor) | |
| Furo de eixo | milímetro | Ø52 | Ø52 | Ø82 | |
| tamanho do mandril | milímetro | Ø205 | Ø205 | Ø250 | |
| Atarraxamento do furo de eixo | TA No.6 | TA No.6 | 1:20 Ø90 | ||
| Tipo de nariz do eixo | A2-6 | A2-6 | C8 | ||
| Escalas de velocidade do eixo | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diâmetro da pena de Taistock | milímetro | Ø63 | Ø63 | Ø75 | |
| Curso da pena do Tailstock | milímetro | 140 | 140 | 150 | |
| Atarraxamento da pena do Tailstock | TA No.4 | TA No.4 | TA No.5 | ||
| Max.travel da X-linha central | milímetro | 230 | 240 | 280 | |
| Z-linha central de Max.travelof | milímetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Travessia rápida da linha central de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Tamanho da pata da ferramenta (positon do vertical 4) | milímetro | 20X20 | 20X20 | 25X25 | |
| Linha central de X/Z que posiciona a precisão | milímetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Precisão do axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensões da máquina (L*W*H) |
milímetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso da máquina | quilograma | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
Nosso serviço
Serviço das Pre-vendas
* inquérito e apoio de consulta.
* prove o apoio dos testes.
* veja nossa fábrica
Serviço pós-venda
* treinando como instalar a máquina, treinando como usar a máquina.
* os coordenadores estão disponíveis para prestar serviços de manutenção no ultramar à maquinaria.
* a garantia é um ano, nós ofereceria as peças (problema da qualidade) gratuitamente durante este período.
