CKA61100A controlou o torno 10 horizontais do CNC da cama lisa - 1000r/min
Detalhes do produto
| Nome: | Torno do CNC da cama lisa de CKA61100A | Diâmetro máximo do balanço sobre a cama: | Ø1000mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø700mm | Comprimento máximo do workpiece: | 1000/1500mm |
| Comprimento de corte máximo: | 795/1245mm (posição do vertical 4) 690/1140/mm (6/8-position horizontais) | Poder do motor do eixo: | 11KW |
| Furo de eixo: | Ø100mm | Tipo de nariz do eixo: | C11 |
| Escalas de velocidade do eixo: | 10-1000r/min (motor inversor-conduzido) (manual de 4 escalas) | Sistema de controlo: | GSK/Fanuc/Simens |
| Destacar |
torno do CNC da cama 1000r/min lisa,Torno do CNC da cama lisa de CKA61100A,O CNC horizontal controlou o torno do leito |
||
Descrição do produto
Torno horizontal chinês eficaz na redução de custos do CNC da cama lisa de CKA61100A
Apresentação do produto
Os tornos de CKAseries têm uma forma plana do direito-ângulo popular com largamente dianteiro e traseiro pés. A cama submeteu-se à superfície de alta frequência que extingue e que mói, com uma dureza extinguindo de G50. A engrenagem do headbox submeteu-se a extinguir e à moer de alta frequência da precisão dos dentes, e a precisão da engrenagem pode alcançar ao nível 7.
A precisão dimensional das peças processadas nesta máquina pode alcançar IT7 ao nível, e a aspereza de superfície pode alcançar o nível 1,6.
Especificação principal
| Modelo do produto | UNIDADE | CKA6163A | CKA6180A | CKA61100A | |
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø630 | Ø800 | Ø1000 | |
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø320 | Ø490 | Ø700 | |
| Comprimento máximo do workpiece | milímetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Comprimento de corte máximo | milímetro | 795/1245/1845/2745/3785/4745 (posição do vertical 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (posição do vertical 4) 690/1140 (6/8-position horizontal) |
||
| Diâmetro de Max.turning | Posição do vertical 4 | milímetro | Ø630 | Ø800 | Ø800 |
| Posição 6 horizontal | milímetro | Ø620 | Ø620 | Ø620 | |
| Posição 8 horizontal | milímetro | Ø620 | Ø620 | Ø620 | |
| Altura do centro do eixo | milímetro | 315 | 400 | 515 | |
| Poder do motor do eixo | quilowatt | 11 | |||
| Furo de eixo | milímetro | Ø100 | |||
| Atarraxamento do furo de eixo | 1:20 Ø120 | ||||
| Tipo de nariz do eixo | C11 | ||||
| Escalas de velocidade do eixo | r/min | 10-1000 (motor inversor-conduzido) manual de 4 escalas |
|||
| Diâmetro da pena de Taistock | milímetro | Ø100 | |||
| Curso da pena do Tailstock | milímetro | 240 | |||
| Atarraxamento da pena do Tailstock | Nenhuma TA 6 | ||||
| Max.travel da X-linha central | milímetro | 320 | 400 | 400 | |
| Z-linha central de Max.travelof | milímetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Travessia rápida da linha central de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Tamanho da pata da ferramenta (positon do vertical 4) | milímetro | 32X25 | |||
| Linha central de X/Z que posiciona a precisão | milímetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Precisão do axisrepeatability de X/Z | milímetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 ou mais) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensões da máquina (L*W*H) |
milímetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso da máquina | quilograma | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/600 |
|
Configuração de produto
| Configuração | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo da maneira do guia | Maneira da caixa | ● | ● | ● | ● | ● | ● | ● |
| Formulário da mudança da velocidade da movimentação principal | Servo motor manual | ● | ● | ● | ● | O | O | O |
| Servo motor automático | O | O | O | O | O | O | O | |
| Motor da velocidade dobro | — | — | O | O | — | — | — | |
| Motor comum | — | — | — | — | O | O | O | |
| Motor inversor-conduzido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conduzido automático | O | O | O | O | O | O | O | |
| Único eixo | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

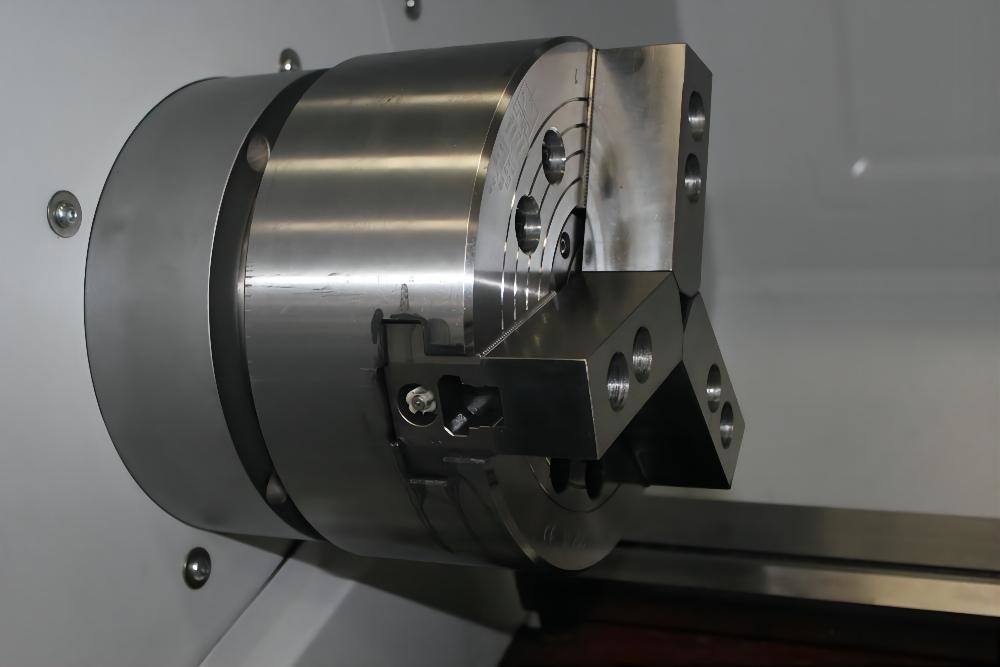

| Mandril | Manual | ● | ● | ● | ● | ● | ● | ● |
| Mandril hidráulico oco doméstico | O | O | O | O | — | — | — | |
| Mandril hidráulico contínuo doméstico | O | O | — | — | — | — | — | |
| Mandril hidráulico oco importado | O | O | O | O | O | O | O | |
| Mandril hidráulico contínuo importado | O | O | O | O | O | O | O | |
| Tailstock | Tailstock manual | ● | ● | ● | ● | ● | ● | ● |
| Tailstock hidráulico | O | O | O | O | O | O | O | |

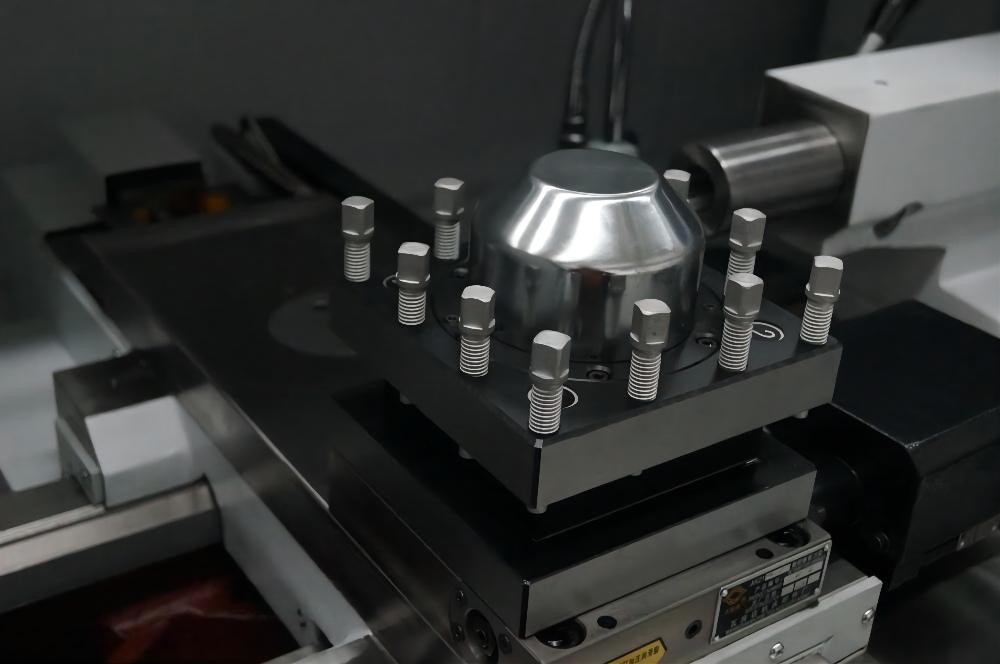

| Cargo da ferramenta | Positon do vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerante | Forçado - refrigerar de ar | ● | ● | ● | ● | — | — | — |
| Permutador de calor para o painel elétrico | O | O | O | O | ● | ● | ● | |
| Unidade de controle térmica elétrica | O | O | O | O | O | O | O | |
| as outras opções ou característica | Resto constante | O | O | O | O | O | O | O |
| Resto do seguidor | O | O | O | O | O | O | O | |
| mandril 4-Jaw | O | O | O | O | O | O | O | |
| Volante externo | O | O | O | O | O | O | O | |
●---Padrão O---Opcional —--N/A
Packing&Shipping
FAQ
1: Como posso eu escolher as máquinas as mais apropriadas?
: Diga-me por favor suas especificações (ou nos envie seu workpiece que tira), nós pode escolher o melhor modelo para você, ou você pode escolher o modelo exato. Você pode igualmente enviar-nos os produtos que tiram, nós escolherá as máquinas as mais apropriadas para você.
2: Que é seus produtos principais de sua empresa?
: Nós especializamo-nos na máquina do torno do CNC, máquina de trituração do CNC, centro fazendo à máquina vertical, máquinas do torno, máquina de perfuração, máquina de furo radial, máquina da serra da faixa, máquina do Shaper e assim por diante.
3: Quanto tempo é o prazo de entrega?
Para máquinas padrão, seria ao redor 30-50 dias; Para máquinas não padronizadas e a máquina personalizada de acordo com exigências das especificações do cliente, ele wouble para ser um pouco de mais longo.
4.What são seus termos de comércio?
: CORRENTE DE RELÓGIO, CFR e CIF todos aceitáveis.
5: Que é os termos do pagamento?
: T/T, pagamento inicial de 30% quando ordem, pagamento do equilíbrio de 70% antes da expedição; LC irrevogável na vista.
6. Que é o MOQ?
: 1 grupo.
