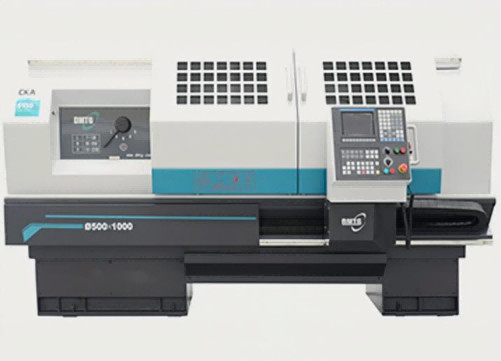

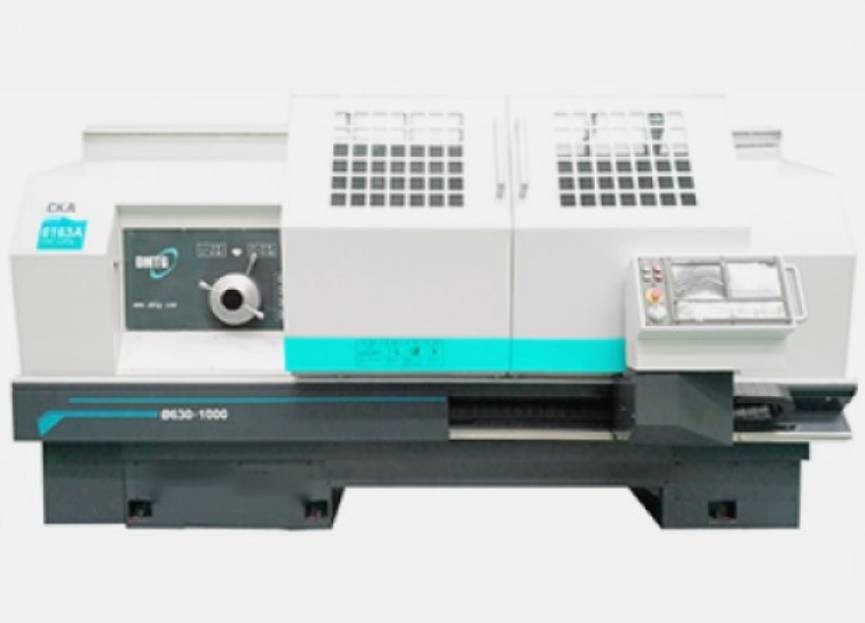

Torno 10 do CNC da cama lisa de CKA6163A - máquina universal do CNC 1000r/min
Detalhes do produto
| Nome: | Torno do CNC da cama lisa de CKA6163A | Diâmetro máximo do balanço sobre a cama: | Ø630mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø320mm | Comprimento máximo do workpiece: | 1000/1500/2000/3000/4000/5000mm |
| Comprimento de corte máximo: | 795/1245/1845/2745/3785/4745mm (posição do vertical 4) 690/1140/1740/2640/3680/4640mm (6/8-position | Poder do motor do eixo: | 11kw |
| Furo de eixo: | Ø100mm | Tipo de nariz do eixo: | C11 |
| Escalas de velocidade do eixo: | 10-1000r/min (motor inversor-conduzido) (manual de 4 escalas) | Travessia rápida da linha central de X/Z: | 4/7.5 (、 1000 do、 1500 2000)、 4/3.5 do、 4 4(3000) (4000、 5000) |
| Destacar |
Torno do CNC da cama lisa de CKA6163A,torno do CNC da cama 1000r/min lisa,Máquina universal do CNC de CKA6163A |
||
Descrição do produto
Preço do torno do CNC da cama lisa de universal da série CKA6163A de CKA para a venda
Apresentação do produto

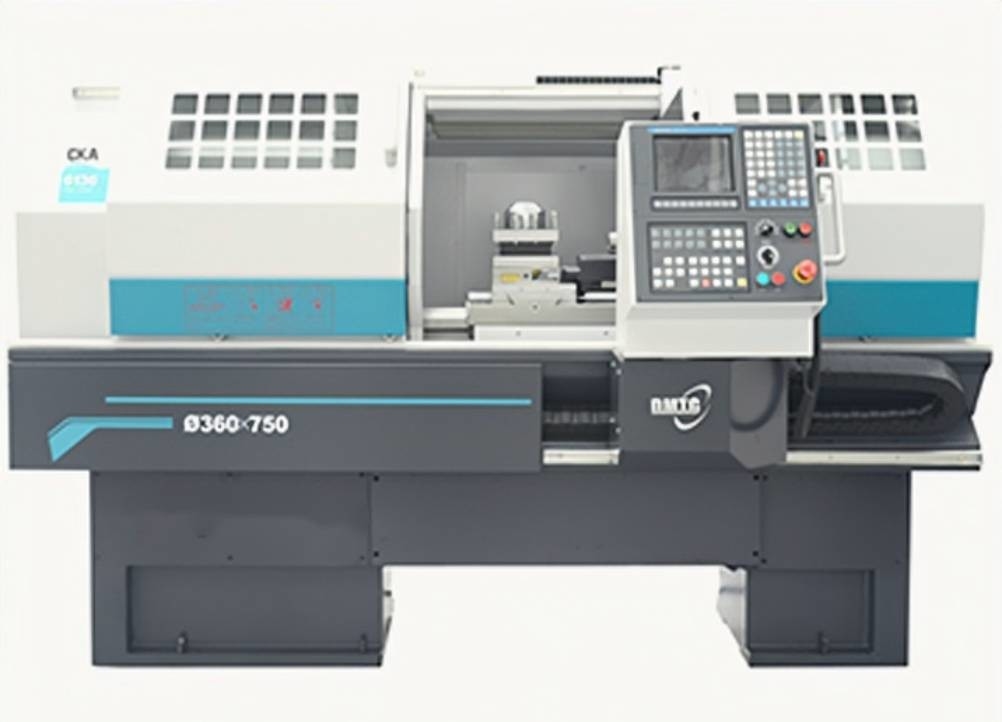

Os tornos do CNC da série de CKA são projetados com FANUC, SIEMENS e outros sistemas do CNC das empresas famosas. As máquinas podem trabalhar sob a forma da ciclagem múltipla da replicação. Como o tipo geral, estas máquinas podem ser usadas para fazer à máquina do semi-revestimento e do revestimento de muitos tipos dos eixos e das peças do disco. Além, dentro & fora de ferroso, cara cônica do cara, a principal, sulco, chanfradura, furo da perfuração da linha de parafuso, alargando furo e todos os tipos da curva axialmente simétricos.
Configuração de produto
| Configuração | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo da maneira do guia | Maneira da caixa | ● | ● | ● | ● | ● | ● | ● |
| Formulário da mudança da velocidade da movimentação principal | Servo motor manual | ● | ● | ● | ● | O | O | O |
| Servo motor automático | O | O | O | O | O | O | O | |
| Motor da velocidade dobro | — | — | O | O | — | — | — | |
| Motor comum | — | — | — | — | O | O | O | |
| Motor inversor-conduzido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conduzido automático | O | O | O | O | O | O | O | |
| Único eixo | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Mandril | Manual | ● | ● | ● | ● | ● | ● | ● |
| Mandril hidráulico oco doméstico | O | O | O | O | — | — | — | |
| Mandril hidráulico contínuo doméstico | O | O | — | — | — | — | — | |
| Mandril hidráulico oco importado | O | O | O | O | O | O | O | |
| Mandril hidráulico contínuo importado | O | O | O | O | O | O | O | |
| Tailstock | Tailstock manual | ● | ● | ● | ● | ● | ● | ● |
| Tailstock hidráulico | O | O | O | O | O | O | O | |
| Cargo da ferramenta | Positon do vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerante | Forçado - refrigerar de ar | ● | ● | ● | ● | — | — | — |
| Permutador de calor para o painel elétrico | O | O | O | O | ● | ● | ● | |
| Unidade de controle térmica elétrica | O | O | O | O | O | O | O | |
| as outras opções ou característica | Resto constante | O | O | O | O | O | O | O |
| Resto do seguidor | O | O | O | O | O | O | O | |
| mandril 4-Jaw | O | O | O | O | O | O | O | |
| Volante externo | O | O | O | O | O | O | O | |
●---Padrão O---Opcional —--N/A
Especificação principal
| Modelo do produto | UNIDADE | CKA6163A | CKA6180A | CKA61100A | |
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø630 | Ø800 | Ø1000 | |
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø320 | Ø490 | Ø700 | |
| Comprimento máximo do workpiece | milímetro | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Comprimento de corte máximo | milímetro | 795/1245/1845/2745/3785/4745 (posição do vertical 4) 690/1140/1740/2640/3680/4640 (6/8-position horizontal) |
795/1245 (posição do vertical 4) 690/1140 (6/8-position horizontal) |
||
| Diâmetro de Max.turning | Posição do vertical 4 | milímetro | Ø630 | Ø800 | Ø800 |
| Posição 6 horizontal | milímetro | Ø620 | Ø620 | Ø620 | |
| Posição 8 horizontal | milímetro | Ø620 | Ø620 | Ø620 | |
| Altura do centro do eixo | milímetro | 315 | 400 | 515 | |
| Poder do motor do eixo | quilowatt | 11 | |||
| Furo de eixo | milímetro | Ø100 | |||
| Atarraxamento do furo de eixo | 1:20 Ø120 | ||||
| Tipo de nariz do eixo | C11 | ||||
| Escalas de velocidade do eixo | r/min | 10-1000 (motor inversor-conduzido) manual de 4 escalas |
|||
| Diâmetro da pena de Taistock | milímetro | Ø100 | |||
| Curso da pena do Tailstock | milímetro | 240 | |||
| Atarraxamento da pena do Tailstock | Nenhuma TA 6 | ||||
| Max.travel da X-linha central | milímetro | 320 | 400 | 400 | |
| Z-linha central de Max.travelof | milímetro | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Travessia rápida da linha central de X/Z | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Tamanho da pata da ferramenta (positon do vertical 4) | milímetro | 32X25 | |||
| Linha central de X/Z que posiciona a precisão | milímetro | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| Precisão do axisrepeatability de X/Z | milímetro | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 ou mais) |
0,006/0.011(1000) 0.014(1500) |
||
| dimensões da máquina (L*W*H) |
milímetro | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Peso da máquina | quilograma | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
