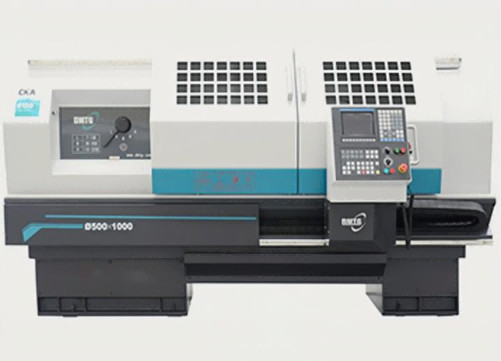

Eixo universal de gerencio da máquina CKA6150i do torno do CNC da cama lisa único
Detalhes do produto
| Nome: | Torno do CNC da cama lisa de CKA6150i | Diâmetro máximo do balanço sobre a cama: | Ø500mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø280mm | Comprimento máximo do workpiece: | 750/1000mm |
| Comprimento de corte máximo: | 680/930mm | Poder do motor do eixo: | 11/15Kw |
| Furo de eixo: | Ø82mm | Tipo de nariz do eixo: | A2-8 |
| Escalas de velocidade do eixo: | 30-3000 único eixo | Travessia rápida da linha central de X/Z: | 4/8m/min |
| Destacar |
Máquina de gerencio do torno do CNC de CKA6150i,Máquina de gerencio universal do torno do CNC,Torno liso do CNC do único eixo |
||
Descrição do produto

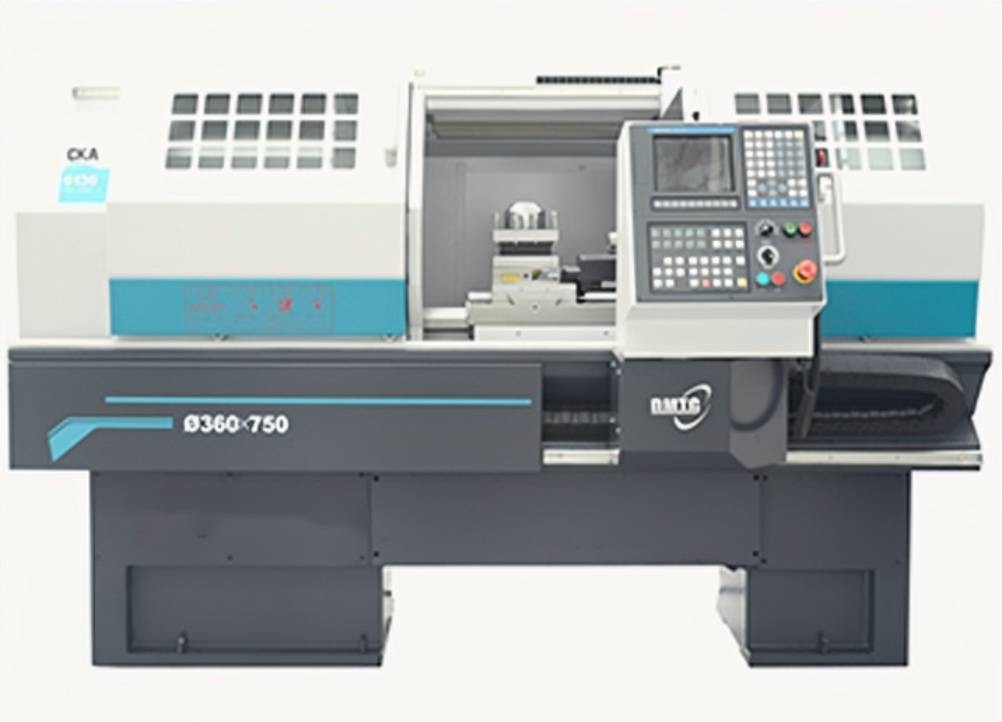

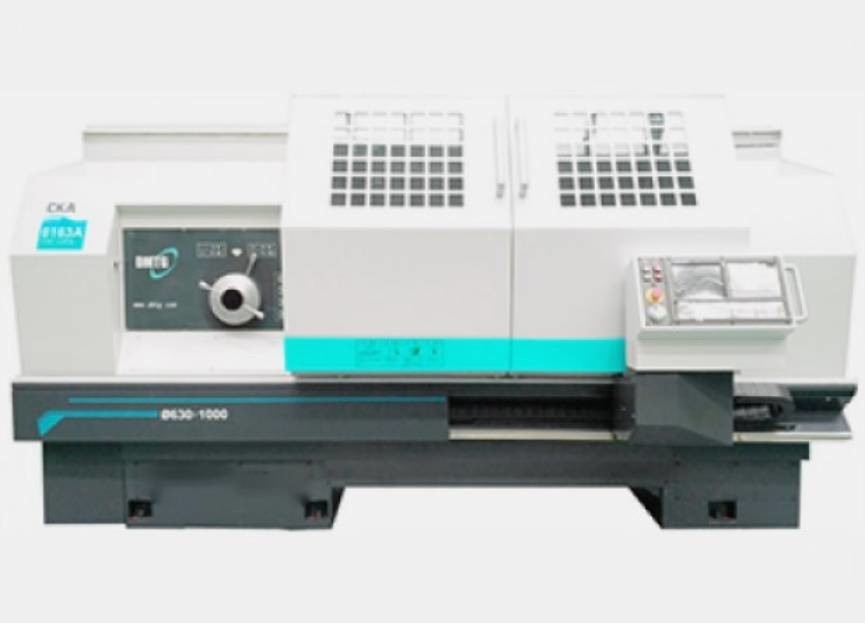

Torno universal do CNC da cama lisa da série de CKA
Apresentação do produto
Esta máquina-instrumento é um torno horizontal do CNC controlado pelo vertical (Z) e horizontal (X) coordenadas. Pode automaticamente cortar cilíndrico interno e externo, afilado, círculo, extremidade, processos de sulco, de chanfradura e outro de várias peças do eixo e do disco. Pode girar linhas retas métricas, linhas da extremidade, linhas retas da polegada e vários processos de gerencio. Como a linha afilada. É apropriado para a produção de multi-variedade, de meio e de produtos pequenos do grupo, e mostra a superioridade às peças do complexo e da elevada precisão.
Configuração de produto
| Configuração | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo da maneira do guia | Maneira da caixa | ● | ● | ● | ● | ● | ● | ● |
| Formulário da mudança da velocidade da movimentação principal | Servo motor manual | ● | ● | ● | ● | O | O | O |
| Servo motor automático | O | O | O | O | O | O | O | |
| Motor da velocidade dobro | — | — | O | O | — | — | — | |
| Motor comum | — | — | — | — | O | O | O | |
| Motor inversor-conduzido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conduzido automático | O | O | O | O | O | O | O | |
| Único eixo | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Mandril | Manual | ● | ● | ● | ● | ● | ● | ● |
| Mandril hidráulico oco doméstico | O | O | O | O | — | — | — | |
| Mandril hidráulico contínuo doméstico | O | O | — | — | — | — | — | |
| Mandril hidráulico oco importado | O | O | O | O | O | O | O | |
| Mandril hidráulico contínuo importado | O | O | O | O | O | O | O | |
| Tailstock | Tailstock manual | ● | ● | ● | ● | ● | ● | ● |
| Tailstock hidráulico | O | O | O | O | O | O | O | |
| Cargo da ferramenta | Positon do vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerante | Forçado - refrigerar de ar | ● | ● | ● | ● | — | — | — |
| Permutador de calor para o painel elétrico | O | O | O | O | ● | ● | ● | |
| Unidade de controle térmica elétrica | O | O | O | O | O | O | O | |
| as outras opções ou característica | Resto constante | O | O | O | O | O | O | O |
| Resto do seguidor | O | O | O | O | O | O | O | |
| mandril 4-Jaw | O | O | O | O | O | O | O | |
| Volante externo | O | O | O | O | O | O | O | |
●---Padrão O---Opcional —--N/A
Especificação principal
| Modelo do produto | UNIDADE | CKA6150 | CKA6166 | CKA6150i | |
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø500 | Ø660 | Ø500 | |
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø280 | Ø430 | Ø280 | |
| Comprimento máximo do workpiece | milímetro | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Comprimento de corte máximo | milímetro | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Diâmetro de Max.turning | Posição do vertical 4 | milímetro | Ø500 | Ø560 | Ø500 |
| Posição 6 horizontal | milímetro | Ø400 | Ø400 | Ø400 | |
| Posição 8 horizontal | milímetro | Ø370 | Ø370 | Ø370 | |
| Altura do centro do eixo | milímetro | 250 | 330 | 250 | |
| Poder do motor do eixo | quilowatt | 7.5/11 | 7.5/11 | 11/15 | |
| Furo de eixo | milímetro | Ø82 | |||
| Atarraxamento do furo de eixo | 1:20 Ø90 | 1:20 Ø90 | 1:20 Ø100 | ||
| Tipo de nariz do eixo | D8 | D8 | Uns2-8 | ||
| Escalas de velocidade do eixo | r/min | 7-2200 manual de 3 escalas |
7-2200 manual de 3 escalas |
30-3000 Único eixo |
|
| Diâmetro da pena de Taistock | milímetro | Ø75 | |||
| Curso da pena do Tailstock | milímetro | 150 | |||
| Atarraxamento da pena do Tailstock | Nenhuma TA 5 | ||||
| Max.travel da X-linha central | milímetro | 280 | 305 | 280 | |
| Z-linha central de Max.travelof | milímetro | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Travessia rápida da linha central de X/Z | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Tamanho da pata da ferramenta (positon do vertical 4) | milímetro | 25X25 | |||
| Linha central de X/Z que posiciona a precisão | milímetro | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| Precisão do axisrepeatability de X/Z | milímetro | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| dimensões da máquina (L*W*H) |
milímetro | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Peso da máquina | quilograma | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
