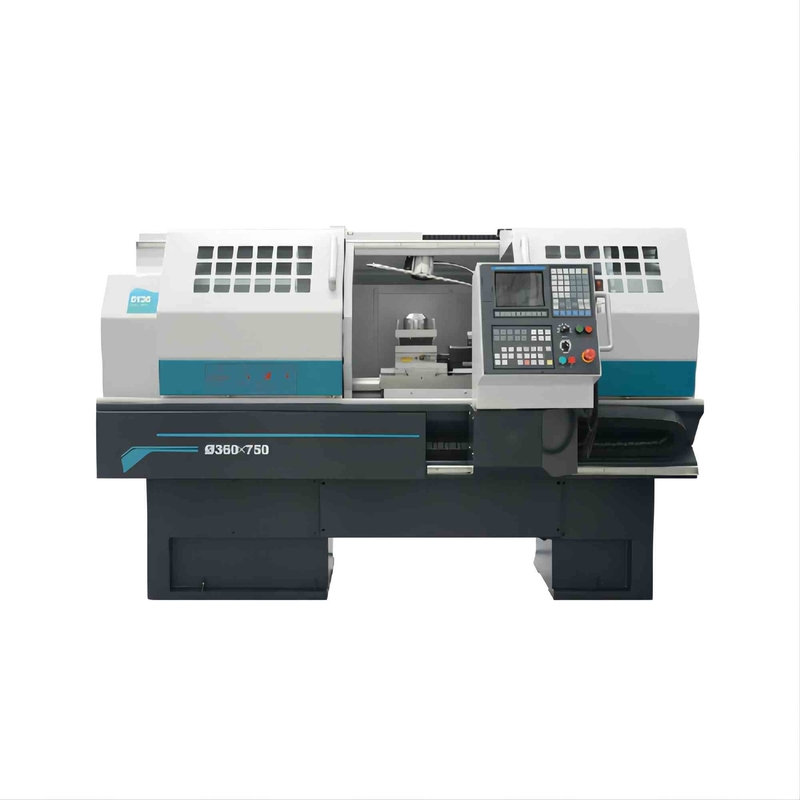

Máquina horizontal do CNC da máquina CKA6136 CKA6136i do torno da cama lisa do eixo 5.5KW
Detalhes do produto
| Nome: | Torno do CNC da cama lisa de CKA6136/CKA6136i | Diâmetro máximo do balanço sobre a cama: | Ø360mm |
|---|---|---|---|
| Diâmetro de Max.swing sobre a corrediça transversal: | Ø180mm | Comprimento máximo do workpiece: | 750/1000mm |
| Comprimento de corte máximo: | 580/830mm | Poder do motor do eixo: | 5.5KW |
| Furo de eixo: | Ø52/Ø40mm | Tipo de nariz do eixo: | A2-6 /A2-5 |
| Escalas de velocidade do eixo: | 20-2500 (2) do manual da escala/20-3500 (único eixo) | Travessia rápida da linha central de X/Z: | 4/6m/min |
| Destacar |
Máquina do torno da cama CKA6136 lisa,Máquina do torno da cama 5.5KW lisa,Máquina horizontal do CNC CKA6136 |
||
Descrição do produto
Máquina do torno da cama lisa do preço da máquina do CNC da série CKA6136/CKA6136i China de CKA para a venda
Apresentação do produto

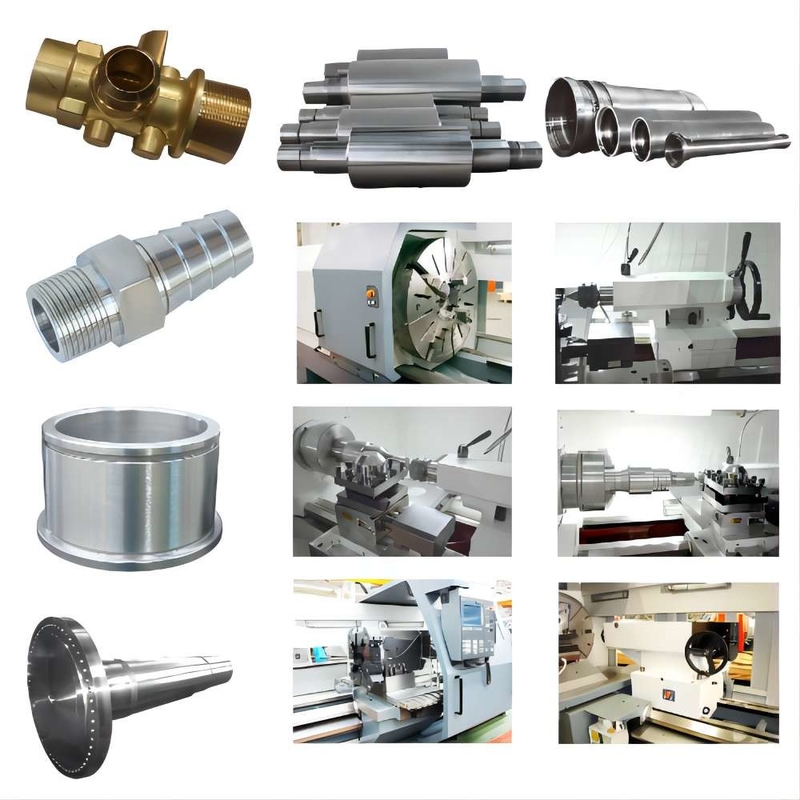

Os tornos do CNC da série de CKA são tornos horizontais do CNC controlados por longitudinal (Z) e transversal (X) coordenadas. Pode automaticamente terminar a superfície cilíndrica interna e externo, a superfície cônica, a superfície do arco, a superfície da extremidade, processos do sulco, da chanfradura e o outro para as várias peças do eixo e do disco. Pode igualmente girar linhas retas métricas, linhas da extremidade e linhas da polegada e vário retos girando o processamento tal como a linha do atarraxamento. É apropriado para a produção dos produtos da multi-variedade, os pequenos e os médios do grupo, e pode mostrar sua superioridade especialmente para as peças do complexo e da elevada precisão.
Configuração de produto
| Configuração | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Tipo da maneira do guia | Maneira da caixa | ● | ● | ● | ● | ● | ● | ● |
| Formulário da mudança da velocidade da movimentação principal | Servo motor manual | ● | ● | ● | ● | O | O | O |
| Servo motor automático | O | O | O | O | O | O | O | |
| Motor da velocidade dobro | — | — | O | O | — | — | — | |
| Motor comum | — | — | — | — | O | O | O | |
| Motor inversor-conduzido manual | O | O | O | O | ● | ● | ● | |
| Motor inversor-conduzido automático | O | O | O | O | O | O | O | |
| Único eixo | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Mandril | Manual | ● | ● | ● | ● | ● | ● | ● |
| Mandril hidráulico oco doméstico | O | O | O | O | — | — | — | |
| Mandril hidráulico contínuo doméstico | O | O | — | — | — | — | — | |
| Mandril hidráulico oco importado | O | O | O | O | O | O | O | |
| Mandril hidráulico contínuo importado | O | O | O | O | O | O | O | |
| Tailstock | Tailstock manual | ● | ● | ● | ● | ● | ● | ● |
| Tailstock hidráulico | O | O | O | O | O | O | O | |
| Cargo da ferramenta | Positon do vertical 4 | ● | ● | ● | ● | ● | ● | ● |
| 6-positOn horizontal | O | O | O | O | O | O | O | |
| Positon 8 horizontal | — | — | O | O | O | O | O | |
| Sistema de líquido refrigerante | Forçado - refrigerar de ar | ● | ● | ● | ● | — | — | — |
| Permutador de calor para o painel elétrico | O | O | O | O | ● | ● | ● | |
| Unidade de controle térmica elétrica | O | O | O | O | O | O | O | |
| as outras opções ou característica | Resto constante | O | O | O | O | O | O | O |
| Resto do seguidor | O | O | O | O | O | O | O | |
| mandril 4-Jaw | O | O | O | O | O | O | O | |
| Volante externo | O | O | O | O | O | O | O | |
●---Padrão O---Opcional —--N/A
Especificação principal
| Modelo do produto | UNIDADE | CKA6136 | CKA6136i | CKA6140 | CKA6140i | |
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø360 | Ø400 | |||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø180 | Ø200 | |||
| Comprimento do workpiece do máximo | milímetro | 750/1000 | 750/1000 | |||
| Comprimento de corte máximo | milímetro | 580/830 | 580/830 | |||
| Diâmetro de Max.turning | Posição do vertical 4 | milímetro | Ø360 | Ø400 | ||
| Posição 6 horizontal | milímetro | Ø300 | Ø300 | |||
| Posição 8 horizontal | milímetro | — | — | |||
| Altura do centro do eixo | milímetro | 186 | 200 | |||
| Poder do motor do eixo | quilowatt | 5,5 | 5,5 | 5,5 | 5,5 | |
| Furo de eixo | milímetro | Ø52 | Ø40 | Ø52 | Ø40 | |
| Atarraxamento do furo de eixo | TA 6 | TA 5 | TA 6 | TA 5 | ||
| Tipo de nariz do eixo | Uns2-6 | Uns2-5 | Uns2-6 | Uns2-5 | ||
| Escalas de velocidade do eixo | r/min | 20-2500 manual de 2 escalas |
20-3500 Único eixo |
20-2500 manual de 2 escalas |
20-3500 Único eixo |
|
| Diâmetro da pena de Taistock | milímetro | Ø63 | Ø63 | |||
| Curso da pena do Tailstock | milímetro | 140 | 140 | |||
| Atarraxamento da pena do Tailstock | Nenhuma TA 4 | Nenhuma TA 4 | ||||
| Max.travel da X-linha central | milímetro | 230 | 240 | |||
| Z-linha central de Max.travelof | milímetro | 580/830 | 580/830 | |||
| Travessia rápida da linha central de X/Z | m/min | 4/6 | 4/6 | |||
| Tamanho da pata da ferramenta (positon do vertical 4) | milímetro | 20X20 | 20X20 | |||
| Linha central de X/Z que posiciona a precisão | milímetro | 0,018/ 0.021(750) 0.024(1000) |
0,018/ 0.021(750) 0.024(1000) |
|||
| Precisão do axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
|||
| dimensões da máquina (L*W*H) |
milímetro | 2300X1480X 1520(750) 2550X1480X 1520(1000) |
2300X1480X 1520(750) 2550X1480X 1520(1000) |
|||
| Peso da máquina | quilograma | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
|||
