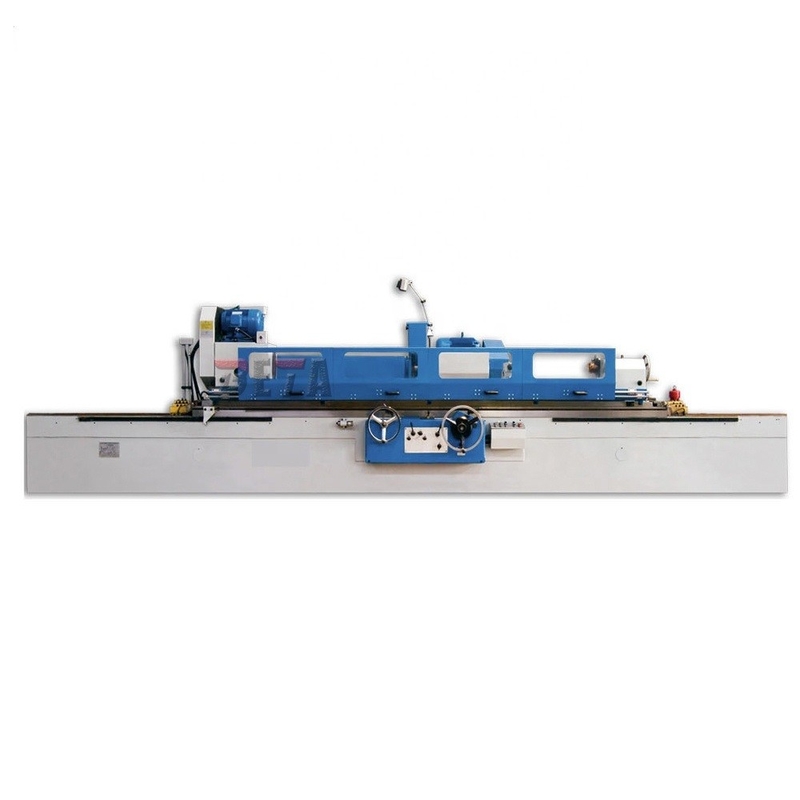

Moedor cilíndrico universal Machine do metal do curso da máquina de moedura M1463 450mm
Detalhes do produto
| Nome do produto: | Máquina de moedura M1463 cilíndrica | Distância entre centros: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Terra do diâmetro: | 30-630mm | Peso máximo da parte do trabalho: | 3000kg |
| Velocidade do eixo de Workhead: | 50HZ: 14-140 Stepless r/min | Ângulo de gerencio sobre um eixo da cabeça da roda: | 1100/550 de r/min |
| Curso máximo: | 450mm | Peso de efetivação: | 18(2000). 19(3000)、 do、 24(4000) 26(5000) t |
| Destacar |
Máquina de moedura cilíndrica universal,Máquina de moedura M1463 cilíndrica,moedor Machine do metal do curso de 450mm |
||
Descrição do produto
M14 moedor cilíndrico do metal da máquina de moedura do universal da série M1463
Esta série de moedores cilíndricos usa mecanismos de bloqueio elétricos e hidráulicos com as várias peças moventes, que são seguras e seguras se operar. É apropriado para moer a precisão IT6-IT5 workpieces giratórios cilíndricos ou cônicos. É apropriado para oficinas da produção da único-parte e de grupo.
CARACTERÍSTICAS ESTRUTURAIS
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| ARTIGO | UNIDADE | M1463 | |
| Distância entre centros | milímetro | 2000, 3000, 4000, 5000 | |
| Altura do centro | milímetro | 370 | |
| Diâmetro Terra (O.D) | milímetro | 30-630 | |
| Diâmetro Terra (identificação) | milímetro | 30-250 | |
| Terra máxima do comprimento (O.D) | milímetro | 2000, 3000, 4000, 5000 | |
| Terra máxima do comprimento (identificação) | milímetro | 320 | |
| Peso máximo da parte do trabalho | quilograma | 3000 | |
| Ângulo de gerencio sobre um eixo | ° | +90° | |
| Atarraxamento do centro | TA | métrica 80 # | |
| Velocidade do eixo | r/min | 50HZ: 14~140 stepless | |
| Ângulo de gerencio sobre um eixo | r/min | 1100/550 | |
| Curso rápido de Wheelhead | milímetro | 100 | |
| Curso máximo | milímetro | 450 | |
| Ângulo de gerencio sobre um eixo | ° | -30° | |
| Alimentação de mão por. | rev | 4/finish áspero 0,5 | |
| Alimentação de mão por. | gra | Áspero: 0,02 revestimentos: 0,0025 | |
| Tamanho da roda (ODxWxID) | milímetro | 600x75x305 | |
| Velocidade periférica | m/s | 35/17.5 | |
| Velocidade do eixo | r/min | 10000 | |
| Tamanho da roda | milímetro | Máximo: minuto 175x32x32: 30x25x10 | |
| Alimentação de mão por. | rev | 5 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 2° (2000), 1 ° (3000,4000,5000) |
| No sentido contrário às agulhas do relógio | ° | 4° (2000), 3° (3000) 2.5° (4000), 1.5° (5000) |
|
| Escala de velocidade longitudinal da tabela | m/min | 0.1-2.5 | |
| Atarraxamento do centro | TA | métrica 80 # | |
| Curso da pena | milímetro | 70 | |
| Poder do motor de Wheelhead | quilowatt | 7/11 | |
| Moedura interna | quilowatt | 1,5 | |
| Poder do motor de Workhead | quilowatt | 15 | |
| Peso de efetivação | t | 18(2000), 19(3000) 24(4000), 26(5000) |
|
| Dimensão de embalagem | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
|
