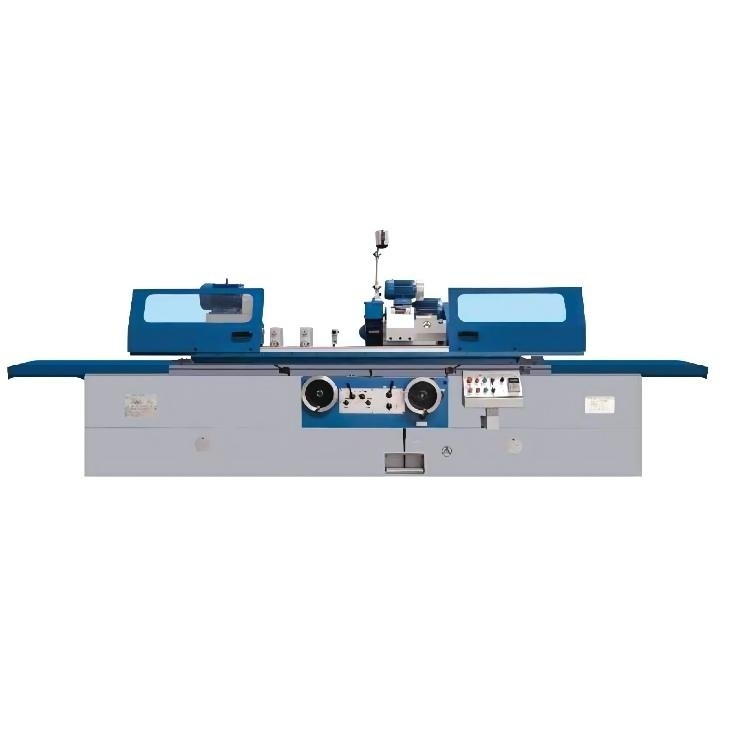

Curso cilíndrico universal da máquina de moedura M1450A da precisão 370mm
Detalhes do produto
| Nome do produto: | M1450 (A) máquina de moedura cilíndrica | Distância entre centros: | 1500/2000/3000/4000 (3000、 4000) de milímetro |
|---|---|---|---|
| Terra do diâmetro: | 25-500mm | Peso máximo da parte do trabalho: | 1000(2000) quilograma |
| Velocidade do eixo de Workhead: | 50HZ: 20-224 Stepless r/min | Ângulo de gerencio sobre um eixo da cabeça da roda: | 1330/665 de r/min |
| Curso máximo: | 370mm | Peso de efetivação: | 10(1500)、 do、 15 do、 11(2000) (3000) 17(4000) t |
| Destacar |
Máquina de moedura cilíndrica de M1450A,Máquina de moedura cilíndrica da precisão,Máquinas de moedura giratórias universais |
||
Descrição do produto
Série universal M1450 da precisão M14 de China (A) máquina de moedura cilíndrica universal
A alimentação horizontal do wheelhead é conduzida pela pressão hidráulica realizar a micro alimentação periódica automática e o avanço rápido e retroceder. Igualmente pode fazer manualmente a alimentação áspera da multa.
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| ARTIGO | UNIDADE | M1450 (A) | |
| Distância entre centros | milímetro | 1500, 2000,3000,4000 (3000,4000) | |
| Altura do centro | milímetro | 270 | |
| Diâmetro Terra (O.D) | milímetro | 25-500 | |
| Diâmetro Terra (identificação) | milímetro | 30-200 | |
| Terra máxima do comprimento (O.D) | milímetro | 1500,2000,3000,4000 (3000,4000) | |
| Terra máxima do comprimento (identificação) | milímetro | 320 | |
| Peso máximo da parte do trabalho | quilograma | 1000 (2000) | |
| Ângulo de gerencio sobre um eixo | ° | +90° | |
| Atarraxamento do centro | TA | 6 | |
| Velocidade do eixo | r/min | 50HZ: 20~224 Stepless | |
| Ângulo de gerencio sobre um eixo | r/min | 1330/665 | |
| Curso rápido de Wheelhead | milímetro | 100 | |
| Curso máximo | milímetro | 370 | |
| Ângulo de gerencio sobre um eixo | ° | -30° | |
| Alimentação de mão por. | rev | 4/finish áspero 0,5 | |
| Alimentação de mão por. | gra | Áspero: 0,02 revestimentos: 0,0025 | |
| Tamanho da roda (ODxWxID) | milímetro | 500x75x305 | |
| Velocidade periférica | m/s | 35/17.5 | |
| Velocidade do eixo | r/min | 10000 | |
| Tamanho da roda | milímetro | Máximo: minuto 175x32x32: 30x25x10 | |
| Alimentação de mão por. | rev | 5 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 3° (1500), 2° (2000,3000) 1° (4000)/2° (3000), 1° (4000) |
| No sentido contrário às agulhas do relógio | ° | 6° (1500), 5° (2000) 3°(3000), 2° (4000)/3° (3000), 2° (4000) |
|
| Escala de velocidade longitudinal da tabela | m/min | 0.1-3 | |
| Atarraxamento do centro | TA | 6 | |
| Curso da pena | milímetro | 70 | |
| Poder do motor de Wheelhead | quilowatt | 5/7.5 | |
| Moedura interna | quilowatt | 1,5 | |
| Poder do motor de Workhead | quilowatt | 4 (7,5) | |
| Peso de efetivação | t | 10(1500), 11(2000) 15 (3000), 17(4000) |
|
| Dimensão de embalagem | cm | 456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
|
Nossos serviços
Serviços personalizados
Nós aceitamos serviços personalizados em todo o mundo
serviços da Afer-venda
o serviço online do apoio 1.Technical forneceu.
o serviço de arquivos 2.Technical forneceu.
3.Spare as peças substituição e serviço de reparações forneceram.
4.Questions será respondido dentro de 24 horas
Destaques do produto
Série universal M1450 da precisão M14 de China (A) máquina de moedura cilíndrica universal A alimentação horizontal do wheelhead é conduzida pela pressão hidráulica realizar a micro alimentação periódica automática e o avanço rápido e retroceder. Igualmente pode fazer manualmente a alimentação ...
