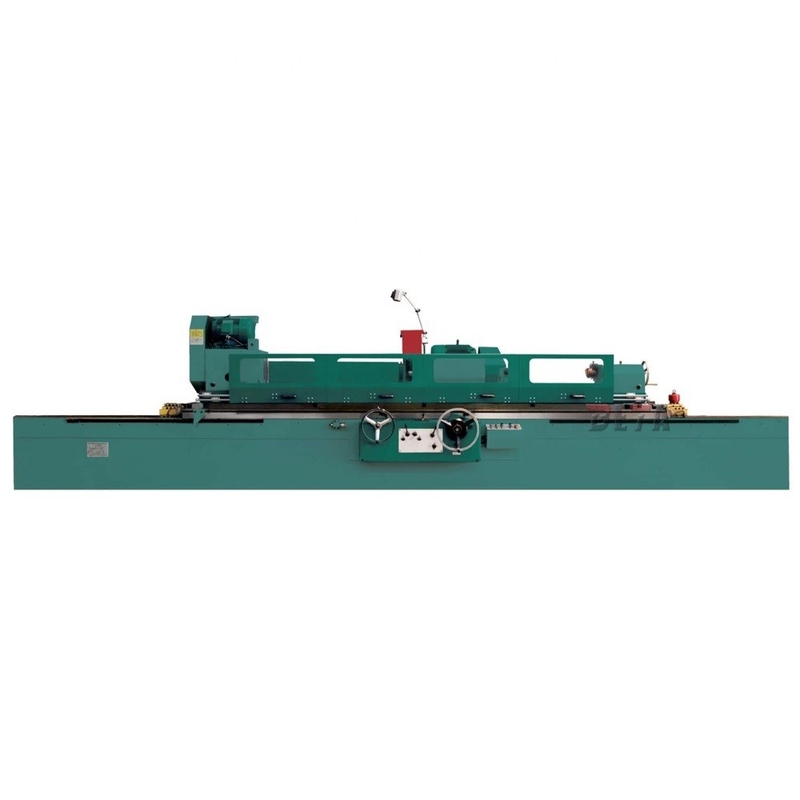

Máquina de moedura cilíndrica do universal da série M1432B da elevada precisão M14
Esta série de moedores cilíndricos usa mecanismos de bloqueio elétricos e hidráulicos com as várias peças moventes, que são seguras e seguras se operar. É apropriado para moer a precisão IT6-IT5 workpieces giratórios cilíndricos ou cônicos. É apropriado para oficinas da produção da único-parte e de grupo.
CARACTERÍSTICAS ESTRUTURAIS
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| ARTIGO | UNIDADE | M1432B | |
| Distância entre centros | milímetro | 1000, 1500, 2000, 3000 | |
| Altura do centro | milímetro | 180 | |
| Diâmetro Terra (O.D) | milímetro | 8-320 | |
| Diâmetro Terra (identificação) | milímetro | 30-100 | |
| Terra máxima do comprimento (O.D) | milímetro | 1000, 1500, 2000, 3000 | |
| Terra máxima do comprimento (identificação) | milímetro | 125 | |
| Peso máximo da parte do trabalho | quilograma | 150 | |
| Ângulo de gerencio sobre um eixo | ° | +90° | |
| Atarraxamento do centro | TA | 4 | |
| Velocidade do eixo | r/min | 50HZ: 25~220 Stepless | |
| Ângulo de gerencio sobre um eixo | r/min | 1670 | |
| Curso rápido de Wheelhead | milímetro | 50 | |
| Curso máximo | milímetro | 246 | |
| Ângulo de gerencio sobre um eixo | ° | -30° | |
| Alimentação de mão por. | rev | 2/finish áspero 0,5 | |
| Alimentação de mão por. | gra | Áspero: 0,01 revestimentos: 0,0025 | |
| Tamanho da roda (ODxWxID) | milímetro | 400x50x203 (1000, 1500) 500x50x203 (2000,3000) |
|
| Velocidade periférica | m/s | 35 | |
| Velocidade do eixo | r/min | 10000/15000 | |
| Tamanho da roda | milímetro | Máximo: minuto 50x25x13: 17x20x6 | |
| Alimentação de mão por. | rev | 6 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 3° |
| No sentido contrário às agulhas do relógio | ° | 7°(1000), 6° (1500) 5° (2000), 3° (3000) |
|
| Escala de velocidade longitudinal da tabela | m/min | 0.1-4 | |
| Atarraxamento do centro | TA | 4 | |
| Curso da pena | milímetro | 30 | |
| Poder do motor de Wheelhead | quilowatt | 5,5 (1000,1500), 7,5 (2000,3000) | |
| Moedura interna | quilowatt | 1,1 | |
| Poder do motor de Workhead | quilowatt | 1,5 | |
| Peso de efetivação | t | 5.3(1000). 6.1(1500) 7.9(2000), 9.9(3000) |
|
| Dimensão de embalagem | cm | 326 x 200 x 205(1000) 426 x 200 x 205(1500) 540 x 200 x 205(2000) 739 x 200 x 205(3000) |
|
