Curso universal de Machine MW1420 205mm do moedor M14 cilíndrico
Detalhes do produto
| Nome do produto: | Máquina de moedura MW1420 cilíndrica | Distância entre centros: | 500/750mm |
|---|---|---|---|
| Terra do diâmetro: | 8-200mm | Peso máximo da parte do trabalho: | 100kg |
| Velocidade do eixo de Workhead: | 50HZ: 25-380 Stepless r/min | Ângulo de gerencio sobre um eixo da cabeça da roda: | 1670 r/min |
| Curso máximo: | 205mm | Peso de efetivação: | 3(500), 3.2(750) t |
| Destacar |
MW1420 moedor cilíndrico Machine,moedor cilíndrico Machine de 205mm,Moedor cilíndrico universal do ISO |
||
Descrição do produto

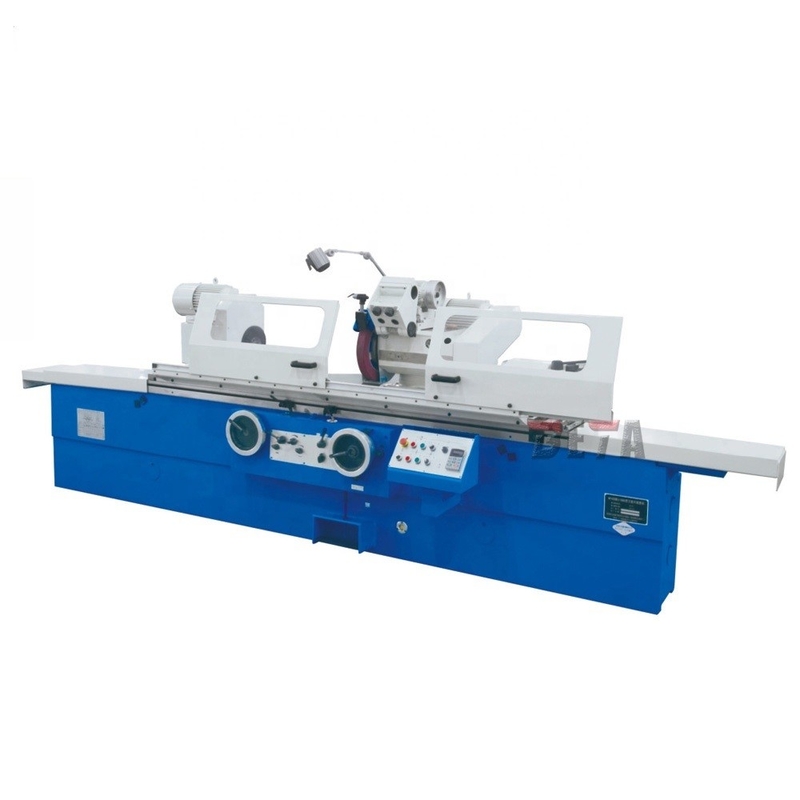

M14 máquina de moedura cilíndrica do universal da série MW1420
Características do produto
1. O tipo máquinas da série M14 de moedura cilíndricas universais é usado moendo superfícies externos ou internas de trabalho-partes giratórias de cilindro e de workpiece do atarraxamento.
2. O movimento longitudinal do worktable é conduzido por hidráulico ou à mão pela roda.
O worktable pode girar até certo ponto para ser apropriado para o atarraxamento de moedura.
3. A alimentação transversal principal da roda é conduzida por hidráulico, que realiza a alimentação periódica automática e a alimentação rápida. Pode igualmente fazer a alimentação áspera e fina através da roda de mão.
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| ARTIGO | UNIDADE | MW1420 | |
| Distância entre centros | milímetro | 500.750 | |
| Altura do centro | milímetro | 135 | |
| Diâmetro Terra (O.D) | milímetro | 8-200 | |
| Diâmetro Terra (identificação) | milímetro | 25-100 | |
| Terra máxima do comprimento (O.D) | milímetro | 500.750 | |
| Terra máxima do comprimento (identificação) | milímetro | 125 | |
| Peso máximo da parte do trabalho | quilograma | 100 | |
| Ângulo de gerencio sobre um eixo | ° | +90° | |
| Atarraxamento do centro | TA | 4 | |
| Velocidade do eixo | r/min | 50HZ: 25~380 Stepless | |
| Ângulo de gerencio sobre um eixo | r/min | 1670 | |
| Curso rápido de Wheelhead | milímetro | 50 | |
| Curso máximo | milímetro | 205 | |
| Ângulo de gerencio sobre um eixo | ° | -30° | |
| Alimentação de mão por. | rev | 2/finish áspero 0,5 | |
| Alimentação de mão por. | gra | Áspero: 0,01 revestimentos: 0,0025 | |
| Tamanho da roda (ODxWxID) | milímetro | 400x50x203 | |
| Velocidade periférica | m/s | 35 | |
| Velocidade do eixo | r/min | 10000/15000 | |
| Tamanho da roda | milímetro | Máximo: minuto 50x25x13: 17x20x6 | |
| Alimentação de mão por. | rev | 6 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 3° |
| No sentido contrário às agulhas do relógio | ° | 9° (500), 8° (750) | |
| Escala de velocidade longitudinal da tabela | m/min | 0.1-4 | |
| Atarraxamento do centro | TA | 4 | |
| Curso da pena | milímetro | 30 | |
| Poder do motor de Wheelhead | quilowatt | 4 | |
| Moedura interna | quilowatt | 1,1 | |
| Poder do motor de Workhead | quilowatt | 1,1 | |
| Peso de efetivação | t | 3(500), 3.2(750) | |
| Dimensão de embalagem | cm | 235x203x 205(500) 275x203x 205(750) | |
