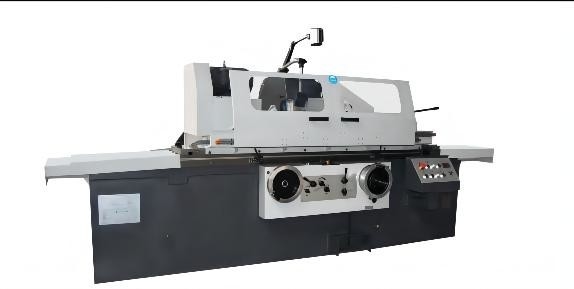

Máquina de moedura 50HZ do cilindro MQ1363 IT6 - precisão IT5
Detalhes do produto
| Nome do produto: | Máquina de moedura MQ1363 cilíndrica | Distância entre centros: | 1500/2000/3000/4000mm |
|---|---|---|---|
| Terra do diâmetro: | 30-630mm | Peso máximo da parte do trabalho: | 1500kg |
| Velocidade do eixo de Workhead: | 50HZ: 10~100 Stepless r/min | Ângulo de gerencio sobre um eixo da cabeça da roda: | 870 r/min |
| Curso máximo: | 438mm | Peso de efetivação: | 10(1500)、 17 do、 11(2000) (3000) 20(4000) |
| Destacar |
Máquina de moedura do cilindro 50HZ,Máquina de moedura do cilindro IT6,IT5 moedor hidráulico Machine |
||
Descrição do produto
Máquina de moedura cilíndrica de alta qualidade da série MQ1363 de Machine M13 do moedor
Esta série de moedores cilíndricos usa mecanismos de bloqueio elétricos e hidráulicos com as várias peças moventes, que são seguras e seguras se operar. É apropriado para moer a precisão IT6-IT5 workpieces giratórios cilíndricos ou cônicos. É apropriado para oficinas da produção da único-parte e de grupo.
CARACTERÍSTICAS ESTRUTURAIS
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| Capacidade geral | ARTIGO | UNIDADE | M1363 | MQ1363 | |
| Distância entre centros | milímetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Altura do centro | milímetro | 370 | 350 | ||
| Diâmetro Terra (O.D) | milímetro | 30-630 | 30-630 | ||
| Terra máxima do comprimento (O.D) | milímetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Peso máximo da parte do trabalho | quilograma | 3000 | 1500 | ||
| Cabeça do trabalho | Atarraxamento do centro | TA | métrica 80 # | 6 | |
| Velocidade do eixo | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Cabeça da roda | Ângulo de gerencio sobre um eixo | r/min | 870 | 870 | |
| Curso rápido de Wheelhead | milímetro | 100 | 100 | ||
| Curso máximo | milímetro | 475 | 438 | ||
| Alimentação de mão por. | rev | 4/finish áspero 0,5 | 4/finish áspero 0,5 | ||
| Alimentação de mão por. | gra | Áspero: 0,02 revestimentos: 0,0025 | Áspero: 0,02 revestimentos: 0,0025 | ||
| Tamanho da roda (ODxWxID) | milímetro | 750x75x305 | 750x75x305 | ||
| Velocidade periférica | m/s | 35 | 35 | ||
| Tabela | Alimentação de mão por. | rev | 5 | 5 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| No sentido contrário às agulhas do relógio | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Escala de velocidade longitudinal da tabela | m/min | 0.1-2.5 | 0.1-3 | ||
| Tailstock | Atarraxamento do centro | TA | métrica 80 # | 6 | |
| Curso da pena | milímetro | 70 | 70 | ||
| Motor | Poder do motor de Wheelhead | quilowatt | 22 | 18,5 | |
| Poder do motor de Workhead | quilowatt | 15 | 5,5 | ||
| Máquina | Peso de efetivação | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Dimensão de embalagem | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
FAQ
1: Que é seus produtos principais de sua empresa?
: Nós especializamo-nos em todos os tipos das máquinas, tais como a máquina do torno do CNC, máquina de trituração do CNC, centro fazendo à máquina vertical, máquinas do torno, máquina de perfuração, máquina de furo radial, máquina vendo, máquina do Shaper e assim por diante.
2: Que tipo do controlsdo que você se usa em máquinas?
: Siemens, GSK, Fanuc etc. Você pode escolher de acordo com suas exigências.
3. Que é seus termos de comércio?
: CORRENTE DE RELÓGIO, CFR e CIF todos aceitáveis.
4: Como posso eu escolher as máquinas as mais apropriadas?
: Diga-me por favor que o modelo ou o parâmetro você estão interessado dentro, nós podemos fornecê-lo o melhores preço e qualidade.
Você pode igualmente enviar-nos imagens do produto e nós escolheremos a máquina a mais apropriada para você.
5: Nós recebemos alguma atualização quando a máquina estiver no processo de manufatura?
: Naturalmente. O progresso da máquina será atualizado regularmente e enviado a você.
