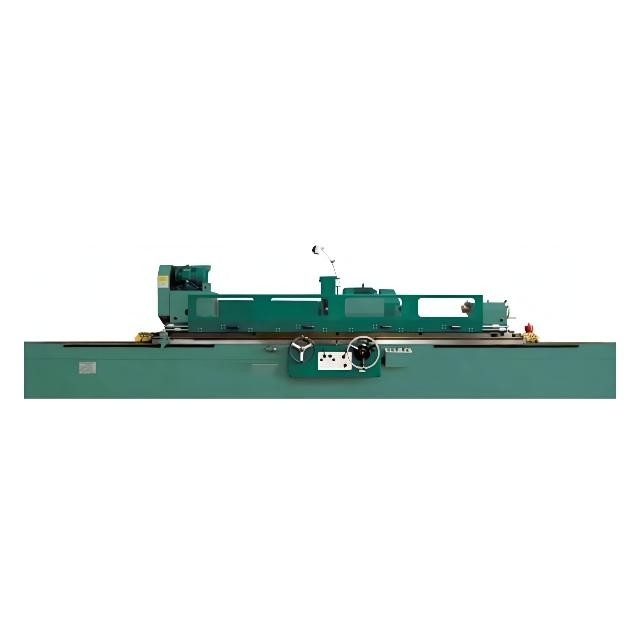

Máquina de moedura M1363 externo circular 3000kg com precisão de IT5 IT6
Detalhes do produto
| Nome do produto: | Máquina de moedura M1363 cilíndrica | Distância entre centros: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Terra do diâmetro: | 30-630mm | Peso máximo da parte do trabalho: | 3000kg |
| Velocidade do eixo de Workhead: | 50HZ: 6.5~65 Stepless r/min | Ângulo de gerencio sobre um eixo da cabeça da roda: | 870 r/min |
| Curso máximo: | 475mm | Peso de efetivação: | 18(2000)、 do、 22(3000) 23(4000) 26(5000) |
| Destacar |
máquina de moedura 3000kg externo,Máquina de moedura IT5 externo,Máquina de moedura IT6 circular |
||
Descrição do produto
M13 preço de Cylindrical Grinding Machine do fabricante da série M1363 China
- A máquina é projetada e fabricada moendo superfícies externos cilíndricas ou cônicas com precisão de IT5 e de IT6.
- O curso longitudinal do worktable é controlado steplessly pelo sistema hidráulico, e igualmente à mão pela roda. A aproximação e a retirada rápidas da cabeça da roda são controlado hidráulico, o infeed é realizado por hidráulico e pelo volante.
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| Capacidade geral | ARTIGO | UNIDADE | M1363 | MQ1363 | |
| Distância entre centros | milímetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Altura do centro | milímetro | 370 | 350 | ||
| Diâmetro Terra (O.D) | milímetro | 30-630 | 30-630 | ||
| Terra máxima do comprimento (O.D) | milímetro | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Peso máximo da parte do trabalho | quilograma | 3000 | 1500 | ||
| Cabeça do trabalho | Atarraxamento do centro | TA | métrica 80 # | 6 | |
| Velocidade do eixo | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Cabeça da roda | Ângulo de gerencio sobre um eixo | r/min | 870 | 870 | |
| Curso rápido de Wheelhead | milímetro | 100 | 100 | ||
| Curso máximo | milímetro | 475 | 438 | ||
| Alimentação de mão por. | rev | 4/finish áspero 0,5 | 4/finish áspero 0,5 | ||
| Alimentação de mão por. | gra | Áspero: 0,02 revestimentos: 0,0025 | Áspero: 0,02 revestimentos: 0,0025 | ||
| Tamanho da roda (ODxWxID) | milímetro | 750x75x305 | 750x75x305 | ||
| Velocidade periférica | m/s | 35 | 35 | ||
| Tabela | Alimentação de mão por. | rev | 5 | 5 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| No sentido contrário às agulhas do relógio | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Escala de velocidade longitudinal da tabela | m/min | 0.1-2.5 | 0.1-3 | ||
| Tailstock | Atarraxamento do centro | TA | métrica 80 # | 6 | |
| Curso da pena | milímetro | 70 | 70 | ||
| Motor | Poder do motor de Wheelhead | quilowatt | 22 | 18,5 | |
| Poder do motor de Workhead | quilowatt | 15 | 5,5 | ||
| Máquina | Peso de efetivação | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Dimensão de embalagem | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
Destaques do produto
M13 preço de Cylindrical Grinding Machine do fabricante da série M1363 China - A máquina é projetada e fabricada moendo superfícies externos cilíndricas ou cônicas com precisão de IT5 e de IT6. - O curso longitudinal do worktable é controlado steplessly pelo sistema hidráulico, e igualmente à mão ...
