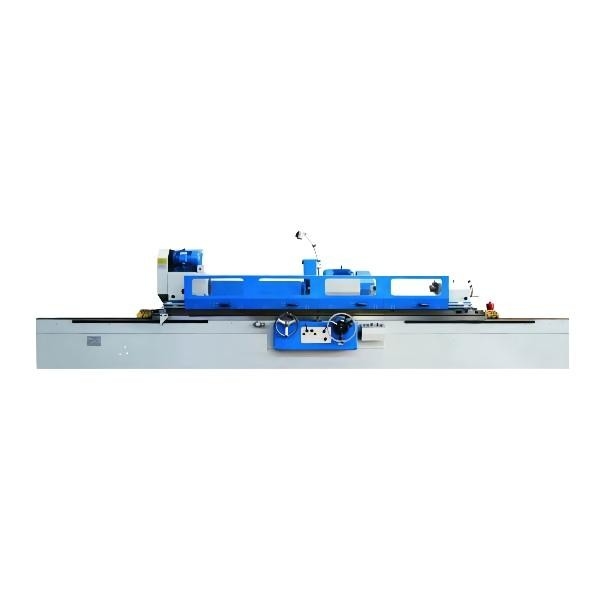

Máquina de moedura cilíndrica resistente M1350A universal M1350B
Detalhes do produto
| Nome do produto: | Máquina de moedura cilíndrica de M1350A/B | Distância entre centros: | 2000/3000/4000mm |
|---|---|---|---|
| Terra do diâmetro: | 25-500mm | Peso máximo da parte do trabalho: | 2000kg |
| Velocidade do eixo de Workhead: | 50HZ: 10~100 Stepless r/min | Ângulo de gerencio sobre um eixo da cabeça da roda: | 870 r/min |
| Curso máximo: | 438mm | Peso de efetivação: | 13(2000)、 do、 17.4(3000) 20(4000) |
| Destacar |
Máquina de moedura cilíndrica resistente,Máquina de moedura cilíndrica de M1350B,Moedor universal resistente Machine |
||
Descrição do produto
M13 máquina de moedura cilíndrica resistente do universal da série M1350A/B
Esta série de moedor cilíndrico adota elétrico e mecanismo de bloqueio hidráulico, todas as peças moventes, e a operação são seguros e seguros. É apropriado para moer a precisão IT6-IT5 workpieces giratórios cilíndricos ou cônicos. Apropriado para oficinas da produção da único-parte e de grupo.
A alimentação horizontal da cabeça da roda é conduzida pela pressão hidráulica realizar a alimentação periódica micro-automática e o avanço e a retirada rápidos. A alimentação grosseira e fina pode igualmente ser feita manualmente.
Os worktables da série M1350, M1450, e M1363 e os trilhos principais da roda adotam os trilhos estáticos, que podem se mover lisamente em baixas velocidades.
As rodas da série M1350, M1450, e M1363 adotam eixos principais da alto-rigidez com precisão alta da rotação e boa rigidez. A cabeça de trabalho adota o conversor de frequência para realizar o regulamento stepless da velocidade.
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| Capacidade geral | ARTIGO | UNIDADE | M1350A/B | |
| Distância entre centros | milímetro | 2000, 3000, 4000 | ||
| Altura do centro | milímetro | 270 | ||
| Diâmetro Terra (O.D) | milímetro | 25-500 | ||
| Terra máxima do comprimento (O.D) | milímetro | 2000, 3000, 4000 | ||
| Peso máximo da parte do trabalho | quilograma | 2000 | ||
| Cabeça do trabalho | Atarraxamento do centro | TA | 6 | |
| Velocidade do eixo | r/min | 50HZ: 10~100 Stepless | ||
| Cabeça da roda | Ângulo de gerencio sobre um eixo | r/min | 870 | |
| Curso rápido de Wheelhead | milímetro | 100 | ||
| Curso máximo | milímetro | 438 | ||
| Alimentação de mão por. | rev | 4/finish áspero 0,5 | ||
| Alimentação de mão por. | gra | Áspero: 0,02 revestimentos: 0,0025 | ||
| Tamanho da roda (ODxWxID) | milímetro | 750x75x305 | ||
| Velocidade periférica | m/s | 35 | ||
| Tabela | Alimentação de mão por. | rev | 5 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 2° (2000,3000), 1° (4000) | |
| No sentido contrário às agulhas do relógio | ° | 5° (2000), 3° (3000) 2° (4000) |
||
| Escala de velocidade longitudinal da tabela | m/min | 0.1-3 | ||
| Tailstock | Atarraxamento do centro | TA | 6 | |
| Curso da pena | milímetro | 70 | ||
| Motor | Poder do motor de Wheelhead | quilowatt | 15 | |
| Poder do motor de Workhead | quilowatt | 7,5 | ||
| Máquina | Peso de efetivação | t | 13(2000), 17.4(3000), 20(4000) | |
| Dimensão de embalagem | cm | 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
