Elevada precisão universal que mói e que faz à máquina M13 MW1320
Detalhes do produto
| Nome do produto: | Máquina de moedura MW1320 cilíndrica | Distância entre centros: | 500/750mm |
|---|---|---|---|
| Terra do diâmetro: | 8-200mm | Peso máximo da parte do trabalho: | 100kg |
| Velocidade do eixo de Workhead: | 50HZ: 25-380 Stepless r/min | Ângulo de gerencio sobre um eixo da cabeça da roda: | 1335 r/min |
| Curso máximo: | 205mm | Peso de efetivação: | 3(500), 3.1(750) t |
| Destacar |
Elevada precisão M13 que mói e que faz à máquina,Elevada precisão MW1320 que mói e que faz à máquina |
||
Descrição do produto

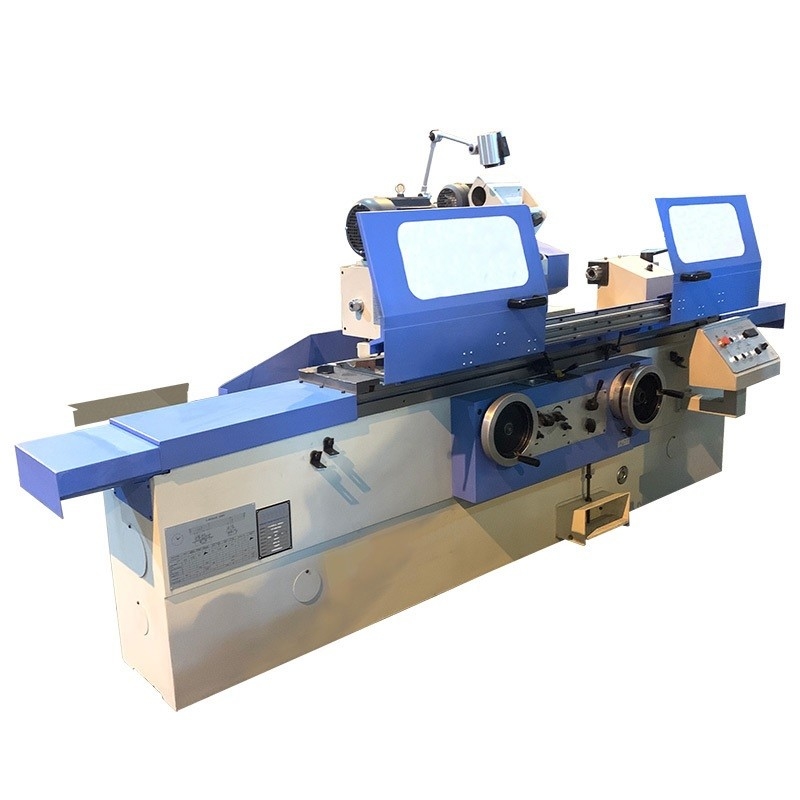

Máquina de moedura cilíndrica universal da série M13 MW1320 da elevada precisão
Esta série de moedores cilíndricos usa mecanismos de bloqueio elétricos e hidráulicos com as várias peças moventes, que são seguras e seguras se operar. É apropriado para moer a precisão IT6-IT5 workpieces giratórios cilíndricos ou cônicos. É apropriado para oficinas da produção da único-parte e de grupo.
| Acessórios padrão | Acessórios opcionais | ||
| Tanque de água refrigerando | Ferro da almofada de nivelamento | Suporte de equilíbrio da roda | Resto em circuito fechado |
| Armário externo do círculo | Luz de trabalho | Sepatator magnético | Armário da roda de cara da extremidade |
| Mandril da roda de moedura e segurando ferramentas |
Quadro de centro aberto | Separador magnético filtro da correia |
Armário da roda do raio |
| Padrão aberto do quadro de centro | centro | dispositivo de moedura do centro | |
| Eixo do equilíbrio | abrasivos redondos internos (somente séries M14) | ||
Parâmetros técnicos principais
| Capacidade geral | ARTIGO | UNIDADE | MW1320 | |
| Distância entre centros | milímetro | 500.750 | ||
| Altura do centro | milímetro | 135 | ||
| Diâmetro Terra (O.D) | milímetro | 8-200 | ||
| Terra máxima do comprimento (O.D) | milímetro | 500.750 | ||
| Peso máximo da parte do trabalho | quilograma | 100 | ||
| Cabeça do trabalho | Atarraxamento do centro | TA | 4 | |
| Velocidade do eixo | r/min | 50HZ: 25~380 Stepless | ||
| Cabeça da roda | Ângulo de gerencio sobre um eixo | r/min | 1335 | |
| Curso rápido de Wheelhead | milímetro | 50 | ||
| Curso máximo | milímetro | 205 | ||
| Alimentação de mão por. | rev | 2/finish áspero 0,5 | ||
| Alimentação de mão por. | gra | Áspero: 0,01 revestimentos: 0,0025 | ||
| Tamanho da roda (ODxWxID) | milímetro | 500x50x203 | ||
| Velocidade periférica | m/s | 35 | ||
| Tabela | Alimentação de mão por. | rev | 6 | |
| Ângulo de gerencio sobre um eixo máximo da tabela | Cockwise | ° | 3° | |
| No sentido contrário às agulhas do relógio | ° | 9° (500), 8° (750) | ||
| Escala de velocidade longitudinal da tabela | m/min | 0.1-4 | ||
| Tailstock | Atarraxamento do centro | TA | 4 | |
| Curso da pena | milímetro | 30 | ||
| Motor | Poder do motor de Wheelhead | quilowatt | 6 | |
| Poder do motor de Workhead | quilowatt | 1,1 | ||
| Máquina | Peso de efetivação | t | 3(500), 3.1(750) | |
| Dimensão de embalagem | cm | 235x203x 205(500) 275x203x 205(750) | ||
Destaques do produto
Máquina de moedura cilíndrica universal da série M13 MW1320 da elevada precisão Esta série de moedores cilíndricos usa mecanismos de bloqueio elétricos e hidráulicos com as várias peças moventes, que são seguras e seguras se operar. É apropriado para moer a precisão IT6-IT5 workpieces giratórios cil...
