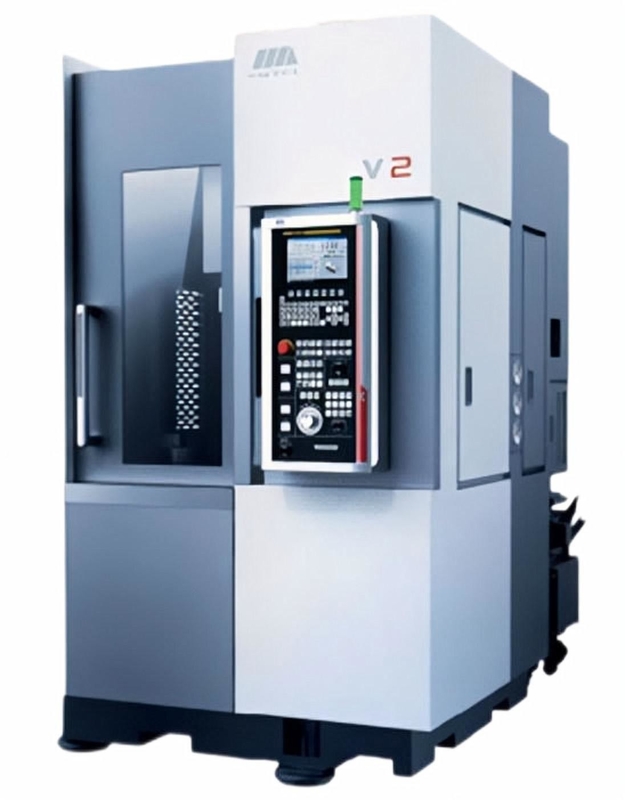

Dos tornos verticais do CNC da precisão alta de V2C V2S alta velocidade horizontal de 8 estações
Detalhes do produto
| Nome do produto: | Torno vertical do CNC V2 | Diâmetro máximo do balanço: | 430/500mm |
|---|---|---|---|
| Altura de corte máxima: | 350 milímetros | Diâmetro de corte máximo: | 280/330 de milímetro |
| Formulário do nariz do eixo: | A2-6, A2-8 | Escala de velocidade do eixo: | 50-4000 r/min, 50-3000 r/min |
| saída do motor principal: | 11/15,15/18.5 | torque de max.output do eixo: | motor de 272β motor/400α, motor de 447β motor/680α |
| diâmetro do mandril: | 8/10 de polegada | Corrente da torreta: | 8 estações horizontais da ferramenta |
| Destacar |
Tornos verticais do CNC de V2S,8 tornos verticais do CNC das estações,Fazer à máquina de alta velocidade do CNC de V2C |
||
Descrição do produto
Alta velocidade vertical direta e precisão do torno do CNC das vendas V2C/V2S
Introdução de produto
estrutura da Alto-rigidez de apropriado compacto e forte para processar peças de automóvel tais como discos do freio do pequeno-tamanho,
volantes .etc e alojamento do motor, da bomba de água assim como de macio elétricos e duramente gerencio dos rolamentos pequeno-feitos sob medida,
e girar em vez da moedura podia ser realizado.
Parâmetros técnicos principais
| Artigos | Unidade | V2C | V2S | ||
| Diâmetro máximo do balanço | milímetro | Ø430 | Ø500 | ||
| Altura de corte máxima | milímetro | 350 | 350 | ||
| Diâmetro de corte máximo | milímetro | Ø280 | Ø330 | ||
| Formulário do nariz do eixo | A2-6 | A2-8 | |||
| Escala de velocidade do eixo | r/min | 50-4000 | 50-3000 | ||
| saída do motor principal | Quilowatt | 11/15 | 15/18.5 | ||
| torque de max.output do eixo | Nanômetro | motor de 272β motor/400α | motor de 447β motor/680α | ||
| diâmetro do mandril | polegada | 8' ‘ | 10" | ||
| velocidade transversal rápida da X-linha central | m/min | 30 | 30 | ||
| velocidade transversal rápida da Z-linha central | m/min | 30 | 30 | ||
| curso da X-linha central | milímetro | 200 | 200 | ||
| curso da Z-linha central | milímetro | 400 | 400 | ||
| Tipo de Torret | Estação 8 horizontal | Estação 8 horizontal | |||
| Tamanho da ferramenta | milímetro | 25x25/Ø40 | 25x25/Ø40 | ||
| Precisão fazendo à máquina | IT6 | IT6 | |||
| aspereza de superfície do workpiece | μm | Ra1.25 | Ra1.25 | ||
| Posicionando a precisão | Linha central de X | milímetro | 0,008 | 0,008 | |
| Linha central de Z | milímetro | 0,008 | 0,008 | ||
| Repita a precisão da posição | Linha central de X | milímetro | 0,004 | 0,004 | |
| Linha central de Z | milímetro | 0,005 | 0,005 | ||
| Max.load Tipo do disco (incluindo mandris e braçadeiras) |
quilograma | 200 | 300 | ||
| Peso da máquina | corpo principal | quilograma | 3800 | 4500 | |
| Dimensões totais | Altura do × da largura do × do comprimento | milímetro | 2000x1370x2275 | 2000x1370x2275 | |
Vantagem da máquina
curso 1.Large e grande escala de corte
| V2C | V2S | V4C | V4S | V6C | V6S | |
| Diâmetro máximo do balanço | Ø430 | Ø500 | Ø600 | Ø720 | Ø860 | Ø1000 |
| Diâmetro de gerencio máximo | Ø280 | Ø330 | Ø500 | Ø600 | Ø800 | Ø900 |
Realce da função de FANUC
Precisão do eixo ↗ 55% RPM máximo do eixo ↗ 11%
Diâmetro de gerencio máximo ↗ 14% Diâmetro de gerencio máximo ↗ 10%
Travessia rápida da linha central de X ↗ 100% Travessia rápida da linha central de Z ↗ 33%
Posicionando a precisão da linha central de X ↗ 33% Posicionando a precisão da linha central de Z ↗ 25%
Cachoeira-tipo independente mecanismo de nivelamento da microplaqueta
Grande porto de exaustão para o processamento centralizado da microplaqueta do ferro e do líquido de corte
Forneça o processability, o formulário e a disposição diferentes dos cortadores para assegurar o efeito de corte perfeito.
Sistema de alimentação: conduzido pelo servo motor, a linha central de X e a linha central de Z são conectadas diretamente com o parafuso da bola através do acoplamento flexível. O parafuso da bola é instalado com a uma extremidade para fixar e a outra extremidade para que o apoio evite o alongamento do parafuso devido à elevação da temperatura na operação que pode causar a deformação longitudinal e conseguir a rigidez alta, a alta velocidade, a durabilidade alta e a longa vida.
Estrutura principal da transmissão: o motor principal pode ser colocado diretamente no corpo do torno, que pode fornecer a melhor rigidez de processamento.
| Várias correias transportadoras de corte | |||||
| Tipo da corrente | Tipo do raspador | Raspador magnético | Tipo dobro da corrente | ||
|
materiais fazendo à máquina | De aço, de cobre, de alumínio, carbono e o outro metal e não meta |
Alumínio, ferro fundido, etc. | Aço, ferro fundido | Aço, carbono, e o outro metal e metaloide |
| Remoção traseira da microplaqueta | Funcionamento ambiente |
Aplicável a todos os tipos das microplaquetas tais como rolos, protuberâncias, e blocos |
Aplicável para transtorte contínuo dos disjuntores e das microplaquetas |
Aplicável para transportar do aço e do ferro fundido com microplaquetas um comprimento de menos de 150 milímetros no processamento molhado |
Aplicável para transportar do metal ou do metaloide da protuberância que são difíceis ser descarregado pelo tipo ordinário transporte da corrente de microplaqueta e à situação da grande quantidade de microplaquetas |
|
O sistema do equilíbrio do nitrogênio minimiza o impacto do movimento da linha central de Z Comparado com o sistema hidráulico precedente do equilíbrio, o sistema do equilíbrio do nitrogênio tem as seguintes vantagens: Nenhum equipamento de alimentação externa é precisado, energia de salvamento; Adapte lisamente ao levantamento rápido e à redução na alta velocidade; sem ruído; melhore o equilíbrio do peso e corrija a desvantagem do sistema hidráulico; Dramaticamente promova a precisão e a lisura no processamento, elimine a micro vibração, e estenda a vida do parafuso e do motor. |
|||

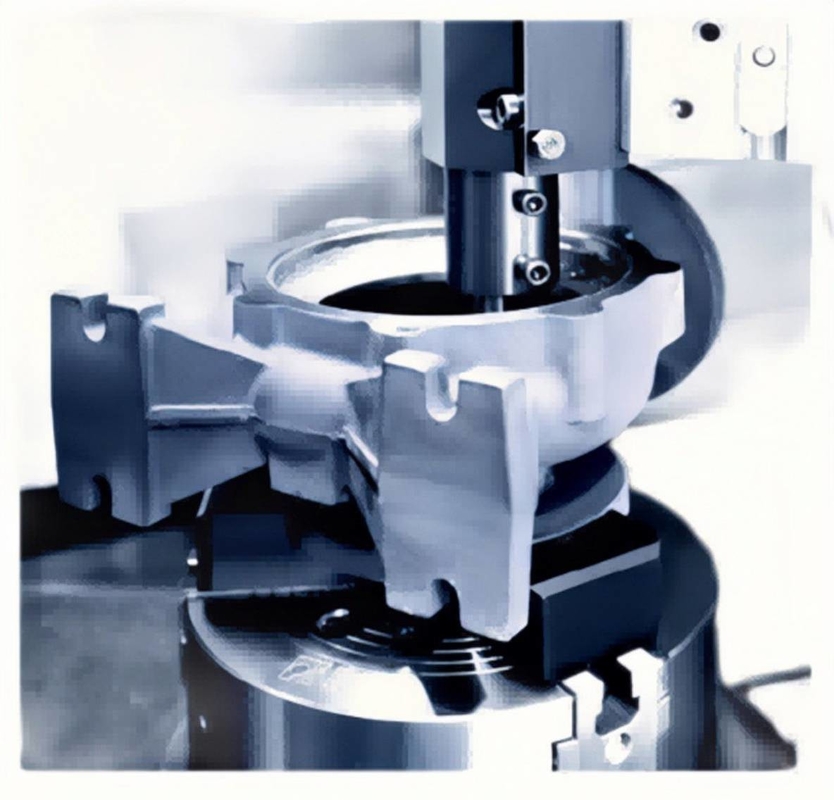

Campo da aplicação
|
|
|
|
| Garfo da flange | Auto engrenagem de transmissão | Alojamento da bomba de óleo | Junta |
|
|
|
|
| Alojamento diferencial | Disco do freio | Os dentes da extremidade flangeiam | Alojamento diferencial |
