Lugar de origem:
Liaoning, China
Marca:
smtcl symg
Certificação:
CE ISO
Número do modelo:
CA6140/CA6240A
Vídeo
Vídeo
Vídeo
Vídeo

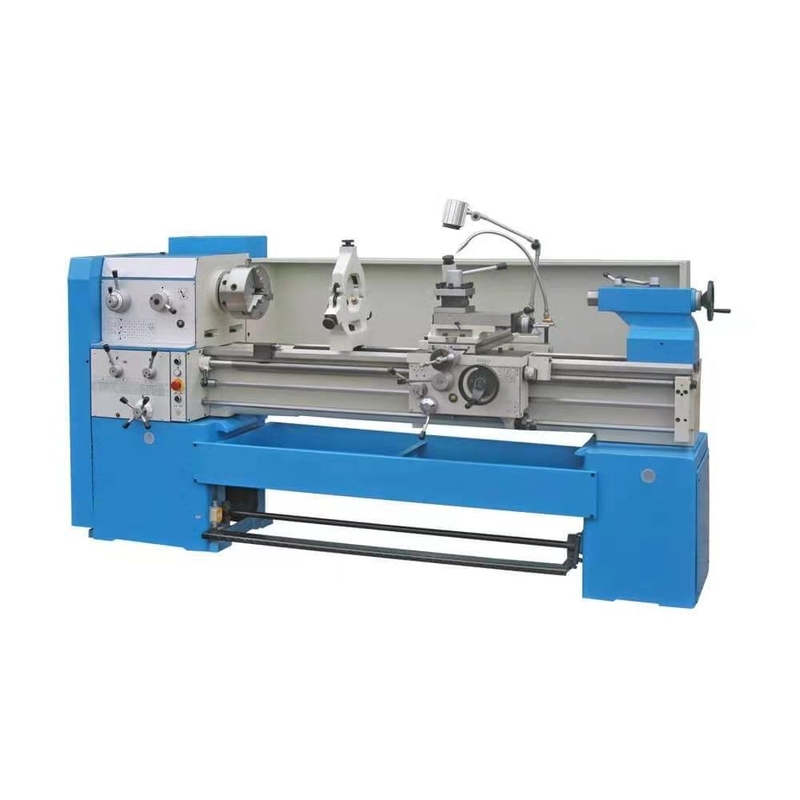

Máquina convencional de alta qualidade do torno da cama da diferença do metal do gerencio manual de CA6150B/A CA6250B/A
Características principais
1. Os tornos horizontais ordinários da série de CA são apropriados para girar superfícies cilíndricas internas e exteriores, superfícies cônicas e outras superfícies de gerencio, a vária métrica de gerencio, a polegada, o módulo e linhas diametral, e podem executar o trabalho do sulco da perfuração e de óleo. É torno horizontal muito poderoso versátil, amplamente utilizado no processamento de grupo das várias peças do eixo e do disco.
2. A cama desta série de tornos é mais larga do que tornos ordinários, e a largura do trilho de guia é 400mm com rigidez mais alta, e a superfície do trilho de guia é a meio-frequência extinta, que é durável e desgaste-resistente.

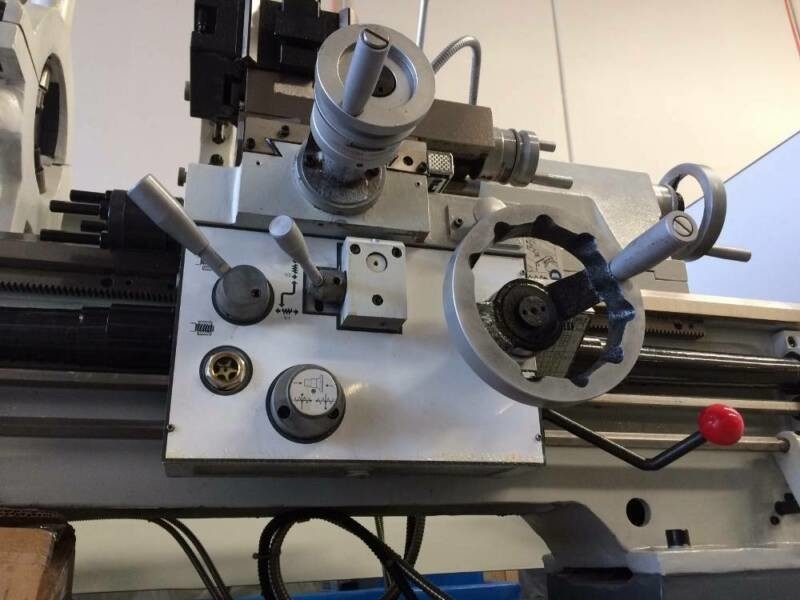

3. O funcionamento da máquina-instrumento é conveniente e centralizado, e a placa da corrediça é equipada com um mecanismo rápido-móvel. Adota a operação visualizada único-punho, que é agradável e agradável.
4. A rigidez estrutural e a rigidez da transmissão da máquina-instrumento são mais altas do que aquelas de tornos ordinários, e a taxa de utilização do poder é alta, que é apropriada para o corte poderoso.
| Artigo | Unidade | CA6140B/UM CA6240B/A | CA6150B/UM CA6250B/A | CA6161B/A CA6261B/A | ||||
| Diâmetro máximo do balanço sobre a cama | milímetro | 400 | 500 | 610 | ||||
| Diâmetro máximo do balanço sobre o transporte | milímetro | 210 | 300 | 370 | ||||
| Diâmetro máximo do balanço sobre a largura de diferença da diferença | milímetro | 630*210 | 720*210 | 830*210 | ||||
| Comprimento máximo do workpiece | milímetro | 1000/900; 1500/1400; 2000/1900 | ||||||
| Largura da cama/dureza milímetro | milímetro | 400, Rc52 | 400, Rc52 | 400, Rc52 | ||||
| Seção de ferramentas de gerencio | milímetro | 25x25 | 25x25 | 25x25 | ||||
| Escala de velocidade do eixo | r/min | 10- 1400(24) | 10- 1400(24) | 10- 1400(24) | ||||
| Furo e nariz de eixo | milímetro | 80 A28 | 80 A28 | 80 A28 | ||||
| Atarraxamento do nariz do eixo | milímetro | φ90 (1:20) | φ90 (1:20) | φ90 (1:20) | ||||
| Escala da alimentação longitudinal | Padrão | mm/r | 0.11-1.6 | 0.11-1.6 | 0.11-1.6 | |||
| alimentação pequena | mm/r | 0.028-0.11 | 0.028-0.11 | 0.028-0.11 | ||||
| amplie a alimentação | mm/r | 1.76-6.4 | 1.76-6.4 | 1.76-6.4 | ||||
| Soou da alimentação transversal | Padrão | mm/r | 0.05-0.8 | 0.05-0.8 | 0.05-0.8 | |||
| alimentação pequena | mm/r | 0.014-0.05 | 0.014-0.05 | 0.014-0.05 | ||||
| amplie a alimentação | mm/r | 0.88-3.2 | 0.88-3.2 | 0.88-3.2 | ||||
| Curso da corrediça transversal/curso superior da torreta | milímetro | 320/140 | 320/140 | 420/140 | ||||
| Ângulo de gerencio sobre um eixo da corrediça composta | grau | ±90 | ±90 | ±90 | ||||
| Transporte rápido do curso | m/min | 4 | 4 | 4 | ||||
| Curso rápido da corrediça transversal | m/min | 2 | 2 | 2 | ||||
| Curso do eixo do tailstock | milímetro | 150 | 150 | 150 | ||||
| Diâmetro do eixo do tailstock | milímetro | 75 | 75 | 75 | ||||
| Atarraxamento do eixo do tailstock | Morse 5# | Morse 5# | Morse 5# | |||||
| Linha métrica (tipos) | milímetro | 1 192(44) | 1 192(44) | 1 192(44) | ||||
| Linha de Whitwhorth (tipos) | t.p.i | 1/2- 24(28) | 1/2- 24(28) | 1/2- 24(28) | ||||
| Linha modular (tipo) | milímetro | 0,25- 48(39) | 0,25- 48(39) | 0,25- 48(39) | ||||
| Passo do diâmetro (tipos) | D.P | 1/2- 96(38) | 1/2- 96(38) | 1/2- 96(38) | ||||
| Motor principal | quilowatt | 7,5 | 7,5 | 7,5 | ||||
| Peso novo da máquina | 1000mm | quilograma | 2070 | 2140 | 2260 | |||
| 1500mm | quilograma | 2220 | 2290 | 2437 | ||||
| 2000mm | quilograma | 2570 | 2640 | 2787 | ||||
| Dimensões totais (L×W×H) | 1000mm | milímetro | 2668*1000*1267 | 2668*1037*1312 | 2668*1130*1367 | |||
| 1500mm | milímetro | 3168*1000*1267 | 3168*1037*1312 | 3168*1130*1367 | ||||
| 2000mm | milímetro | 3668*1000*1267 | 3668*1037*1312 | 3668*1130*1367 | ||||
FAQ
1: Como posso eu escolher as máquinas as mais apropriadas?
: Diga-me por favor suas especificações, nós podemos escolher o melhor modelo para você, ou você pode escolher o modelo exato.
Você pode igualmente enviar-nos os produtos que tiram, nós escolherá as máquinas as mais apropriadas para você.
2: Que é seus produtos principais de sua empresa?
: Nós especializamo-nos em todos os tipos das máquinas, tais como a máquina do torno do CNC, máquina de trituração do CNC, centro fazendo à máquina vertical, máquinas do torno, máquina de perfuração, máquina de furo radial, máquina vendo, máquina do Shaper e assim por diante.
3. Que é seus termos de comércio?
: CORRENTE DE RELÓGIO, CFR e CIF todos aceitáveis.
4: Que é os termos do pagamento?
: T/T, pagamento inicial de 30% quando ordem, pagamento do equilíbrio de 70% antes da expedição;
LC irrevogável na vista.
5: Que é o MOQ?
: 1 grupo
