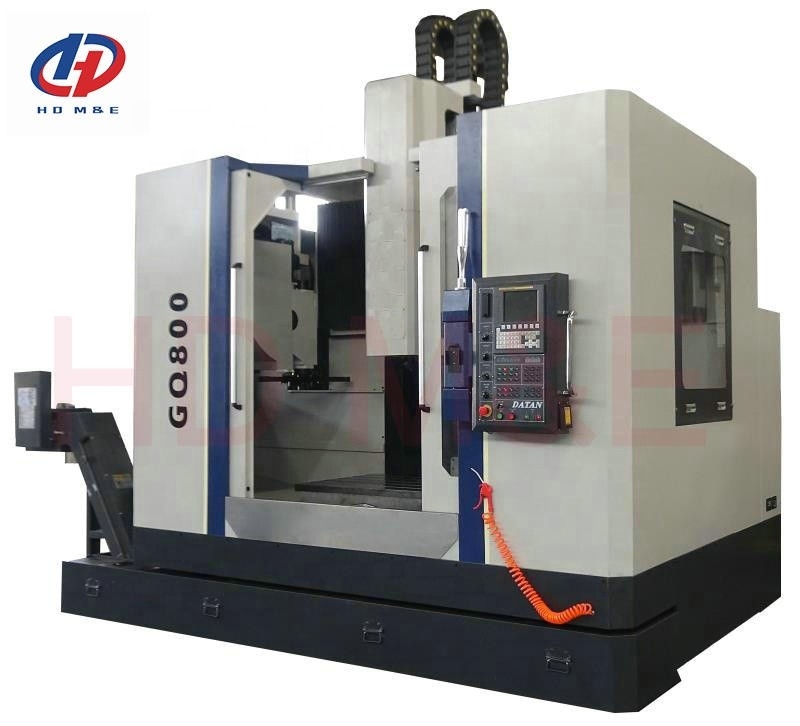

Centro fazendo à máquina vertical GQ800 160 do CNC da estrutura do pórtico - 6000rpm
Detalhes do produto
| Nome do produto: | Máquina-ferramenta GQ800 vertical com estrutura do pórtico | Tamanho da tabela (milímetros): | 1300*800 |
|---|---|---|---|
| Curso da tabela (X/Y/Z) (milímetros): | 1300/800/600 | Poder (quilowatts): | 11 |
| Distância do nariz do eixo a apresentar: | 150-750mm | Velocidade do eixo: | 160-6000rpm |
| X, travessia rápida de Y: | 36 M/min | Taxa de alimentação de corte máxima: | 10 M/min |
| Poder (W): | 11/15 de QUILOWATT | Diâmetro interno do eixo máximo: | 80mm |
| Destacar |
centro 6000rpmCNC fazendo à máquina vertical,Centro fazendo à máquina vertical do CNC GQ800,Máquina do CNC do pórtico GQ800 |
||
Descrição do produto
Elevada precisão da série HDGQ800 e cnc vmc da rigidez com estrutura do pórtico

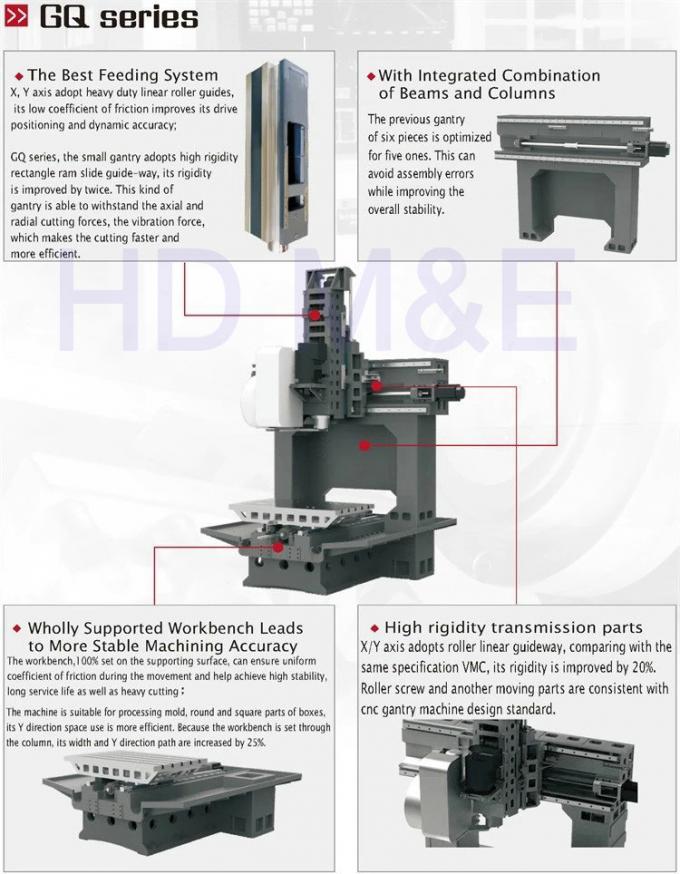

Características da estrutura

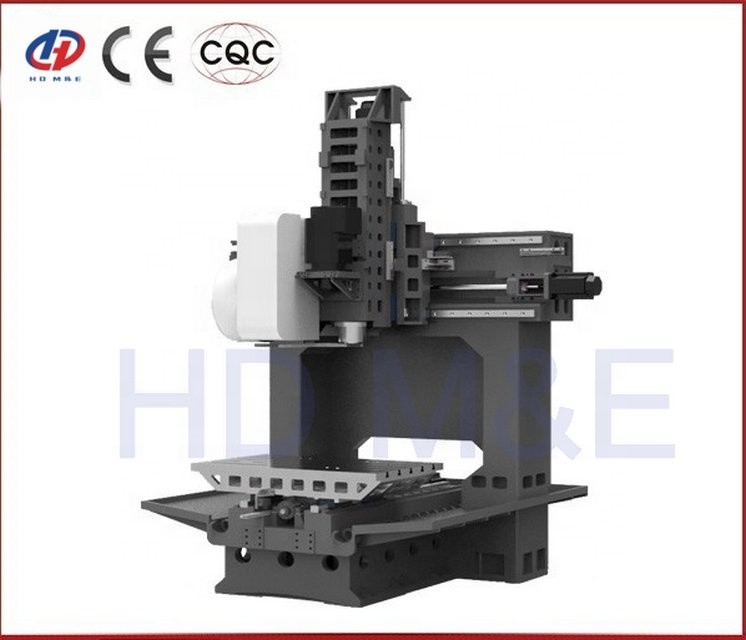

- a Z-linha central adota a estrutura quadrada patenteada da ram do pórtico pequeno, a superfície de contato do trilho da corrediça amplia por 400%, a rigidez é melhor, configura a elevada precisão e o eixo da carga pesada, tempo de retenção da precisão do trilho é melhorado extremamente.
- peso de equilíbrio do nitrogênio da Z-linha central, apropriado para a operação de alta velocidade, processamento mais estável
- Profundidade curto da garganta. A distância entre o trilho de guia da Z-linha central e o eixo na direção de X e Y é curto, e a rigidez e a vida útil totais são melhoradas extremamente comparada com as aquelas das mesmas especificações de grande vmc.
- Sturcture patenteado da porta traseira curvada. Projeto cuidadoso da estrutura de porta multi-com nervuras porosa do grande-período. A rigidez é melhor de VMC. Os eixos horizontais múltiplos podem ser instalados em colunas compostas
| Modelo não. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| Capacidade | Curso da linha central de X | milímetro | 1000 | 1100 | 1300 | 1300 | 1600 |
| Curso da linha central de Y | milímetro | 600 | 700 | 800 | 1300 | 1500 | |
| Curso da linha central de Z | milímetro | 50 | 600 | 600 | 600 | 600 | |
| Nariz do eixo à superfície do worktable | milímetro | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| Worktable | Tamanho do Worktable (L*W) | milímetro | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| Carga máxima na tabela | Quilograma | 500 | 900 | 1000 | 1500 | 1800 | |
| tamanho do T-entalhe | milímetro | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| Eixo | Velocidade do eixo | RPM | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| Atarraxamento do eixo/pata do eixo | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| Diâmetro interno do eixo máximo | milímetro | 70 | 70 | 80 | 100 | 100 | |
| Motor do eixo | quilowatt | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| Taxa de alimentação | Travessia rápida de X.Y.Z | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| Taxa de alimentação de corte máxima | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | Capacidade de armazenamento da ferramenta | PC | Braço type24 | Braço type24 | Braço type24 | Braço type24 | Braço type24 |
| Diâmetro máximo da ferramenta | milímetro | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| Comprimento máximo da ferramenta | milímetro | 300 | 300 | 300 | 300 | 300 | |
| Tempo da mudança da ferramenta (T-T) | segundo | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Precisão | Posicionando a precisão | milímetro | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| Repetibilidade que posiciona a precisão | milímetro | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | |
| Tamanho da máquina | Altura da máquina | milímetro | 4300 | 4300 | 4300 | 4600 | 4600 |
| Exigência de poder | KVA | 25 | 25 | 30 | 30 | 30 | |
| Exigência de espaço (L*W) | milímetro | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| Peso líquido da máquina | T | 6 | 8 | 9 | 13 | 15,5 | |
| Motor de movimentação da linha central de X.Y.Z | Quilowatt | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Sistema de Contorl | DM do companheiro de FAUNC-0i | ||||||
Destaques do produto
Elevada precisão da série HDGQ800 e cnc vmc da rigidez com estrutura do pórtico Características da estrutura a Z-linha central adota a estrutura quadrada patenteada da ram do pórtico pequeno, a superfície de contato do trilho da corrediça amplia por 400%, a rigidez é melhor, configura a elevada ...
