Qualidade Máquina de torneamento de CNC de metal IT35L BMT45 Horizontal 8 estações Servo Turret Slant Bed CNC fábrica

Máquina de torneamento de CNC de metal IT35L BMT45 Horizontal 8 estações Servo Turret Slant Bed CNC

Name: Máquina de torneamento de CNC de metal IT35L BMT45 Horizontal 8 estações Servo Turret Slant Bed CNC
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: iT35L
Availability: InStock

Marca: SMTCL

Número do modelo: iT35L

Local de Origem: China

Certificação: CE ISO

Quantidade mínima de pedido: 1 grupo

Preço: Negociável

Capacidade de fornecimento: 50 grupos pelo mês

Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Nome do produto:	iT35L	Comprimento máximo da peça (mm):	500
Máximo Balanço Diâmetro (milímetros):	580	Max Cutting Diameter:	360mm
Velocidade máxima do eixo (rpm):	4000	tipo da torreta:	Post de ferramentas de 8 estações
Nariz do eixo:	A2-6	Diâmetro do orifício do eixo:	65 mm

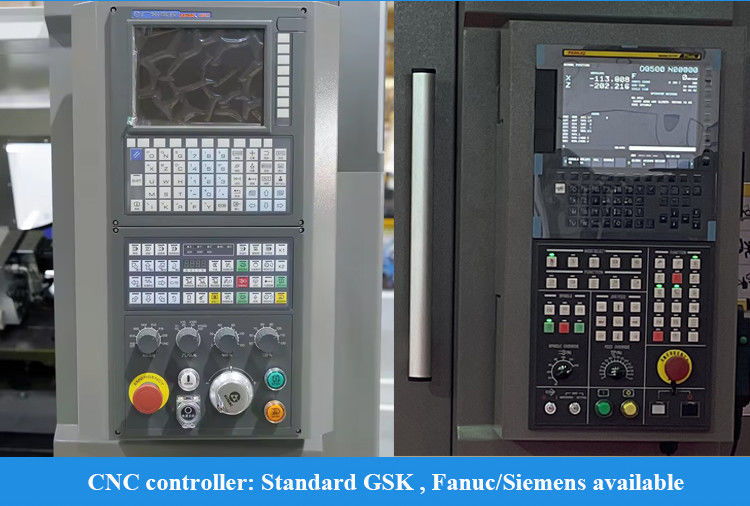

Sistema de controle CNC:	FANUC GSK opcional	Diâmetro da válvula:	8 "
Destacar	Torno inclinado do CNC da cama , iT35L , FANUC Torno CNC de alta precisão

Descrição do produto

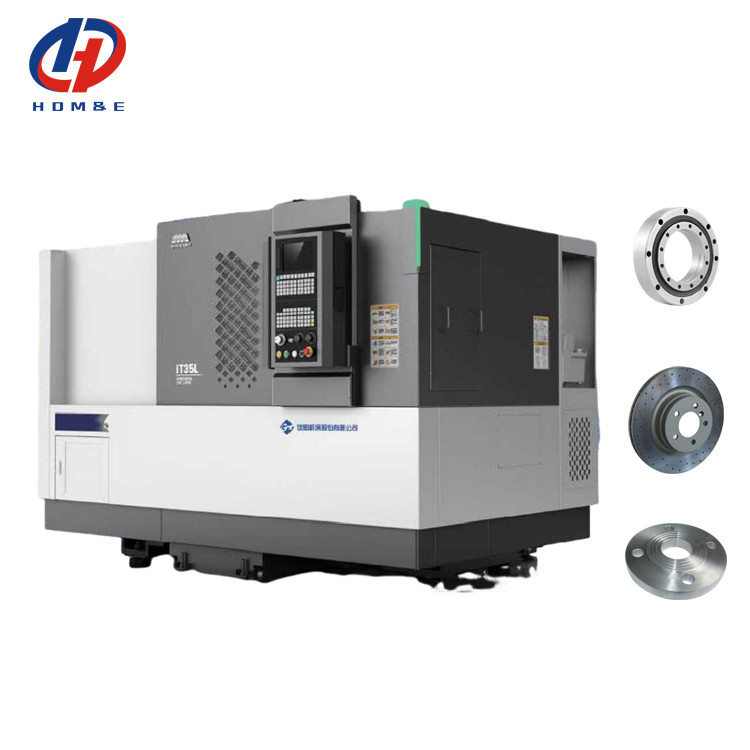

Máquina de torneamento de CNC de metal IT35L BMT45 Horizontal 8 estações Servo Turret Slant Bed CNC 0

Descrição do produto:

Máquina de torneamento de CNC de metal IT35L BMT45 Horizontal 8 estações Servo Turret Slant Bed CNC

O torno CNC horizontal da série IT é adequado para processar todos os tipos de peças de disco e eixo curto, pode girar a face final e o sulco final, o círculo externo e o fio do buraco interno,o sulco e a superfície rotativa e outras características geométricas. Pode satisfazer os requisitos de processamento de alta precisão e eficiência de peças rotativas de automóveis, rolamentos, máquinas de engenharia, metais não ferrosos e outras indústrias.

Características do produto:

1, Alta rigidez

* Análise de elementos finitos para otimizar toda a estrutura da máquina

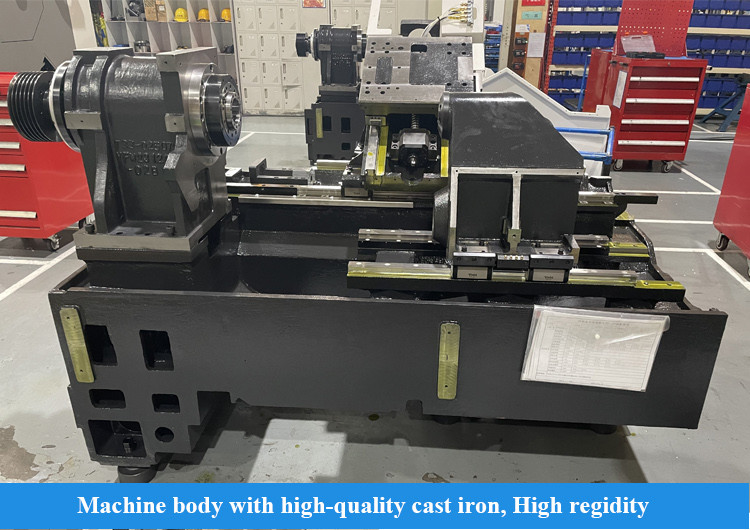

* A cama é feita de materiais fundidos de alta qualidade com um arranjo razoável de barras

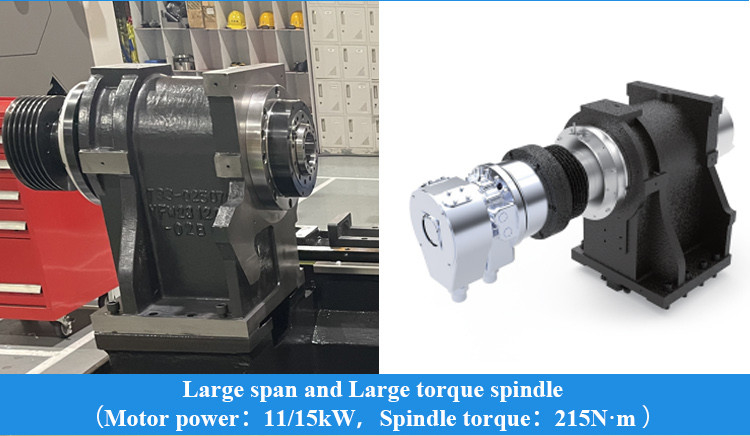

* Configuração de grande envergadura, grande fuso de binário, melhorar a rigidez de corte

* Processo de raspagem de precisão, melhorar a rigidez da ligação

2, Alta eficiência
* Configuração servo-portador de ferramentas, curto tempo de transposição, elevada eficiência de troca de ferramentas
* Servo motor de dois eixos, velocidade de movimento rápida
* Design de porta de descarga de chip grande, descarga de chip eficiente
* Design fácil de usar, fácil de operar e de manter
3, Alta estabilidade
* Estrutura de alimentação de duplo suporte para obter um processamento estável
* Parafuso de guia de alta qualidade, funcionamento estável

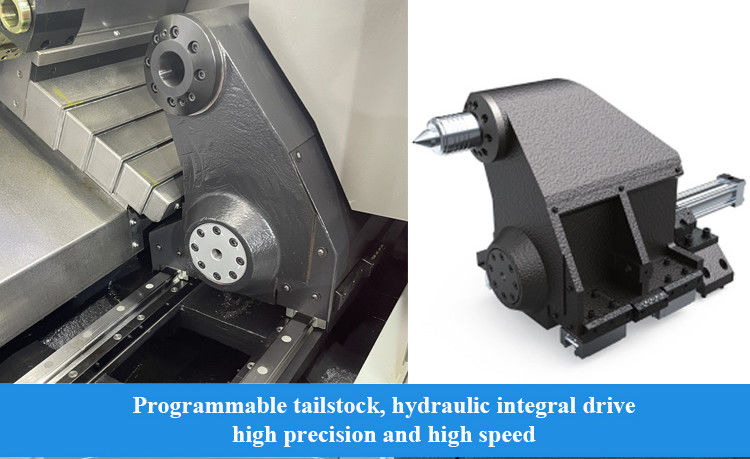

* Plataforma de cauda integrada, simplificação das peças, elevada estabilidade
* Indicadores quantitativos do processo, normas de inspecção rigorosas
Detalhes do produto:
Aplicação na indústria:
Parâmetros do produto:

Ponto

unidade

Especificação

iT35

iT35L

Diâmetro máximo de rotação

mm

Φ360

Duração máxima de giro

mm

350

500

Balanço máximo sobre a cama

mm

Φ580

Max swing sobre deslizamento

mm

Φ360

Φ330

Espinha

nariz de fuso

A2-6

Dia do rolamento da frente.

mm

100

Conicidade do fuso e tamanho do buraco

1:20; Φ70

Dis.do buraco do fuso

mm

Φ65

Max. dia de barras

mm

Φ50

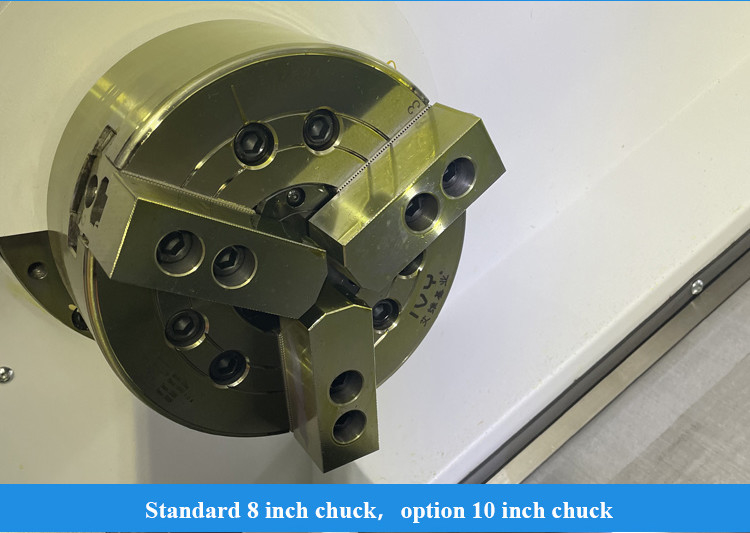

Tamanho do chuck

polegada

8

Velocidade do fuso

r/min

4000

Torque nominal do fuso

Nm

157.5 ((666 r/min)

Torque máximo do fuso

Nm

215 ((666 r/min)

Máxima potência de saída do motor contínua/30min

kW

A Bíblia, 15/11

Alimentação

X/Z travessia rápida

m/min

30

Velocidade máxima X/Z

m/min

30

Viagem no eixo x

mm

200

Viagem no eixo z

mm

350

510

Aquecimento

viagem de cauda

mm

Não

400

Tipo de accionamento

Não

Motor de cilindro

Velocidade máxima em movimento rápido

m/min

Não

8

Comprimento mínimo da peça de arranque

mm

Não

120

Tailstock cônico

Morse

Não

MT-5

Turretas

Tipo de torre

Servo-torreira horizontal de 8 estações

altura do centro

mm

80

posicionamento rotativo

Seg.

± 16

Se o cortador pode selecionar a ferramenta próxima

- Sim, sim.

Detentor de ferramentas

mm

25×25

Porta-ferramentas

mm

Φ40

Capa do redutor

mm

Φ32

Retirada da ficha de arrefecimento

Pressão da bomba de arrefecimento

barras

0.9

Fluxo da bomba de arrefecimento

L/min

40

Capacidade do reservatório

L

150

160

Formulário de extractor de chips

Chain plate do lado direito

Carregamento

Partes semelhantes a discos

Quilos

150 Inclui chuck e outros acessórios

Partes axiais

Quilos

300 Incluem chuck e outros acessórios

Outros

O centro do fuso é alto do fundo da cama

mm

108+0

peso

Quilos

3300

3600

potência

KVA

27

dimensões globais
- Não, não.

mm

2330×1675×1760

2550 × 1675 × 1760

Configuração normal:1Controlador GSK988TA
2"Solid chuck & cylinder marca chinesa"
3,8 posições torreta
4Estação hidráulica de marca chinesa
5Caixa de chips.

Configuração seletiva:1,Condutor lateral
2, transportador traseiro
3Chuck especial.
4"Cilindro especial"
5Turreta especial.

O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Sobre nós
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.O primeiro torno, máquina de perfuração e máquina de perfurar nasceram aqui.Os produtos de máquinas-ferramenta incluem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrónica 3C, moldes e outras indústrias.alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica
Perguntas frequentes
Q1. É uma empresa comercial ou de fabrico?Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
