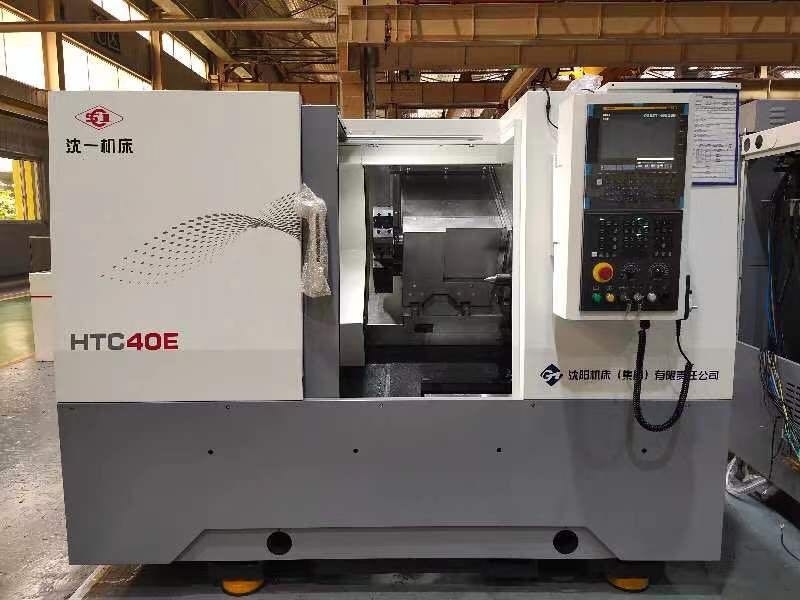

Controle inclinado horizontal SMTCL SYMG do motor GSK988TA Fanuc do torno 15KW 11KW do CNC da cama HTC40E/500
Detalhes do produto
| Product name: | HTC40E /500 Horizontal Slant Bed CNC Lathe | Max. cutting length: | 500mm |
|---|---|---|---|
| Max. cutting diameter: | 360 mm | Max. swing diameter over slide: | 320 mm |
| Type of spindle head: | A2-6 | Spindle bore diameter: | ø65 |
| Spindle speed range: | 50-4500 r/min | Main motor power: | 15KW/11KW (30 minutes/ continuous) |
| Max. output torque of spindle: | 177Nm ( GSK988TA control system) | Standard type of Turret: | Horizontal 8 tool stations |
| Destacar |
Torno do CNC da cama da inclinação de HTC40E,Torno do CNC da cama da inclinação de GSK988TA,Torno horizontal do CNC 11KW |
||
Descrição do produto
Super rentável baixa taxa de falha HTC40E Leito horizontal inclinado CNC torno
Estrutura da máquina-ferramenta
Unidade de fuso integral, reduz a perda de potência da transmissão mecânica, arranque rápido e constante, com baixo aumento de temperatura, pequena deformação térmica, características de alta precisão.
Adota o leito integral com um ângulo oblíquo de 30°, e a força é mais estável ao cortar.
Câmara de descarga de chips fechada, para garantir que o fluido de corte não fluirá, fácil de coletar chips de ferro.

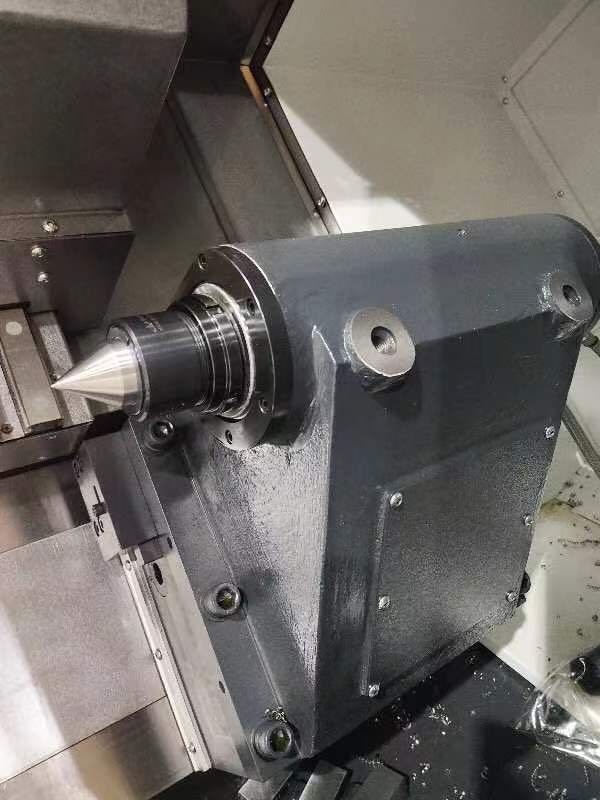

Assento traseiro, com trilho de guia deslizante integrado, manga telescópica, bloqueio manual, boa rigidez.
Cobertura de puxa de uma única camada, independente coberta de puxa de uma única camada é organizado dentro da máquina-ferramenta para reduzir níveis, reduzir falhas, não só impermeável e revestimentos de ferro,mas também pode mover-se a alta velocidade e baixo ruído.
Parâmetros técnicos principais
| Posições | Unidade | HTC40E/300 | HTC40E/500 | ||
| Diâmetro máximo do balanço sobre o leito | mm | 500 | 500 | ||
| Comprimento máximo de corte | mm | 300 | 500 | ||
| Diâmetro máximo de corte | mm | 360 | 360 | ||
| Diâmetro máximo do balanço no escorregador | mm | 320 | 320 | ||
| Nas do fuso | A2-6 | A2-6 | |||
| Diâmetro do buraco do fuso | mm | 65 | 65 | ||
| Diâmetro máximo da barra | mm | 50 | 50 | ||
| Fusão única | Faixa de velocidade do fuso | r/min/Nm | 50 ~ 4500/177 | 50 ~ 4500/177 | |
| Capa | Torque de saída máximo do fuso | ||||
| Motor principal | 30 minutos / contínuo | kW | O que fazer? 15/11 | O que fazer? 15/11 | |
| Fusão padrão | Diâmetro da válvula | polegada | 8' | 8' | |
| Velocidade de movimento rápida no eixo X | m/min | 30 | 30 | ||
| Velocidade de movimento rápida no eixo Z | m/min | 30 | 30 | ||
| Viagem no eixo X | mm | 200 | 200 | ||
| Viagem no eixo Z | mm | 320 | 550 | ||
| Traço de cauda | mm | _ | 350 | ||
| Esferas de cauda | Morse | _ | 5# | ||
| Tracção superior | mm | _ | 100 | ||
| Formulário padrão para detentor de ferramentas | Estação horizontal 8 | Estação horizontal 8 | |||
| Tamanho da ferramenta | Canelas externas | mm | 25×25 | 25×25 | |
| Diâmetro da barra | mm | 40 | 40 | ||
| Precisão de usinagem | IT6 | IT6 | |||
| Superfície rugosa da peça de trabalho | μm | Ra1.6 | Ra1.6 | ||
| Precisão de posicionamento | Eixo X | mm | 0.008 | 0.008 | |
| Eixo Z | mm | 0.008 | 0.008 | ||
| Precisão da posição repetida | Eixo X | mm | 0.004 | 0.004 | |
| Eixo Z | mm | 0.004 | 0.004 | ||
| Capacidade de peso | Tipo de disco | Quilos | 200 | 200 | |
| Partes de eixos | Quilos | _ | 500 | ||
| Peso da máquina | Quilos | 3400 | 3650 | ||
| Aparência da máquina-ferramenta | Comprimento × largura × altura | mm | 2400 × 1900 × 1850 | 2400 × 1900 × 1850 | |
Configuração padrão
Sistema CNC GSK988TA
Taiwan 8 ̊ chuck sólido
Servo-torreta de 8 posições
Acessórios para automóveis
Rolamentos importados
Parafusos e guias domésticos de chumbo
Sistema de lubrificação automática
Sistema de refrigeração automático
Lâmpada de iluminação
Proteção contra salpicos completa
Capazes telescópicos
Configuração opcional
Sistema de controlo Fanuc
Taiwan 8 ̊ chuck oculto
Servo-torreta de 12 posições
Parafusos e guias de chumbo importados
Transporte automático de chips e gráfico de chips
Alimentação automática de barras
Turretas de ferramentas eléctricas
Vantagem da máquina

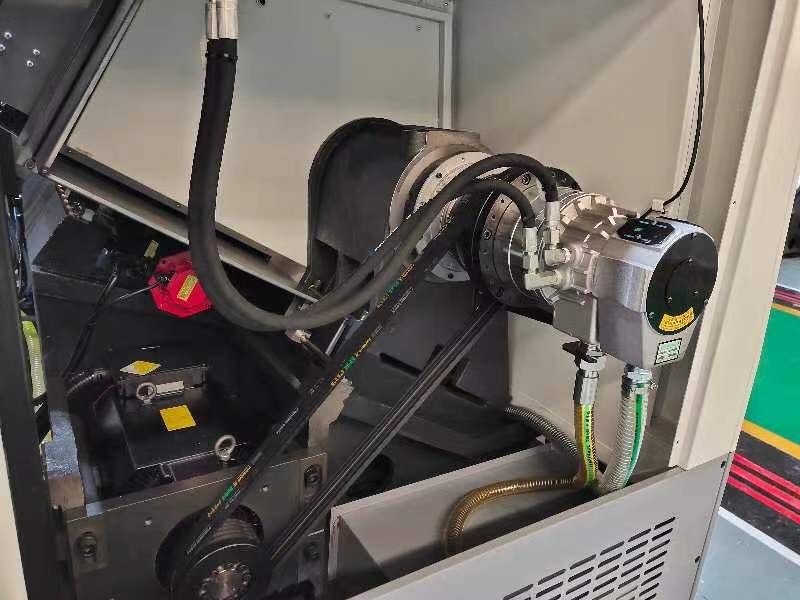

I. Estrutura estreita de tração por correia em V
Através da poleia da correia direta conduzir a rotação do fuso, reduzir a perda de energia da transmissão mecânica, começar rápido e estável.

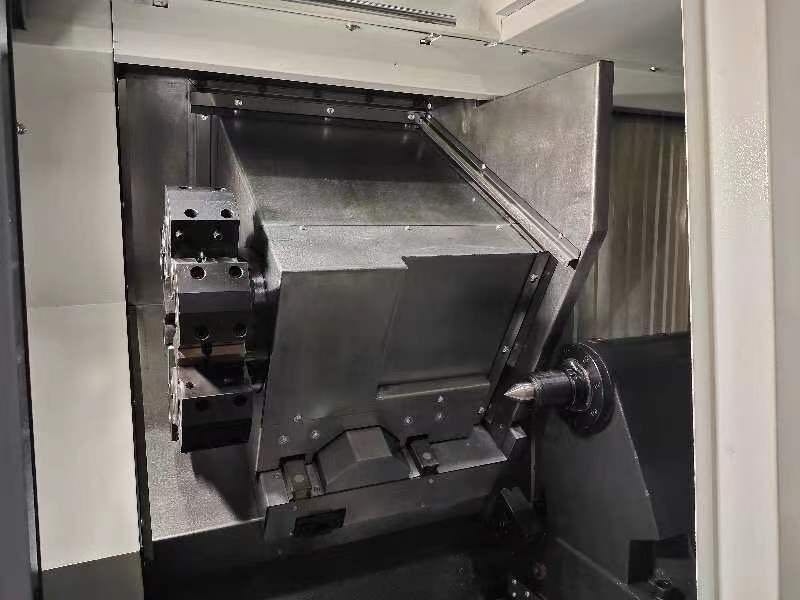

II. Serviço de apoio de ferramentas
Acionado por servomotor, alta precisão e alta confiabilidade, pode atender aos requisitos de alto desempenho e rápida mudança de ferramenta.
III. O codificador de fuso integrado
O codificador especial do fuso cancela o mecanismo de transmissão da correia síncrona, reduzindo efetivamente a taxa de falha.
IV.Alimentação de dois eixos
O eixo X e o eixo Z são accionados por um servomotor e ligados directamente com um parafuso de esferas através de um acoplamento elástico.
O trilho de guia de dois eixos adota trilho de guia de rolamento, o trilho de guia é de quatro direções tipo de carga igual, carga de alta precisão melhora muito a precisão de processamento e a eficiência de produção
