SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable

SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable

Centro de torneamento CNC vertical de alta rigidez

Máquina de perfuração de fresagem CNC versátil

Ferramenta de máquina versátil de torneamento CNC

Lugar de origem:

China

Marca:

SMTCL/SYMG

Certificação:

ISO certification

Número do modelo:

VMC850 Q

Contacte-nos
Solicite um orçamento
Detalhes do produto
Z Axis travel:
540mm
Brand:
SMTCL
Spindle Taper::
BT40
Type::
VERTICAL
CNC Control System::
FANUC, Siemens
Feed Speed(mm/min)::
1 - 20000 mm/min
Positioning Accuracy (mm)::
0.006
Repeatability (X/Y/Z) (mm)::
0.004
Spindle Motor Power(kW)::
7.5/11
Tool Magazine Capacity::
24
Dimension(L*W*H)::
2400x3125x2840mm
X Axis travel:
850mm
Y Axis travel:
500mm
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
Negociável
Detalhes da embalagem
O caso de madeira, tronco da lata, a outra embalagem em condições de navegar
Tempo de entrega
45 a 60 dias
Termos de pagamento
L/C, T/T, Western Union
Habilidade da fonte
50 grupos pelo mês
Descrição do produto

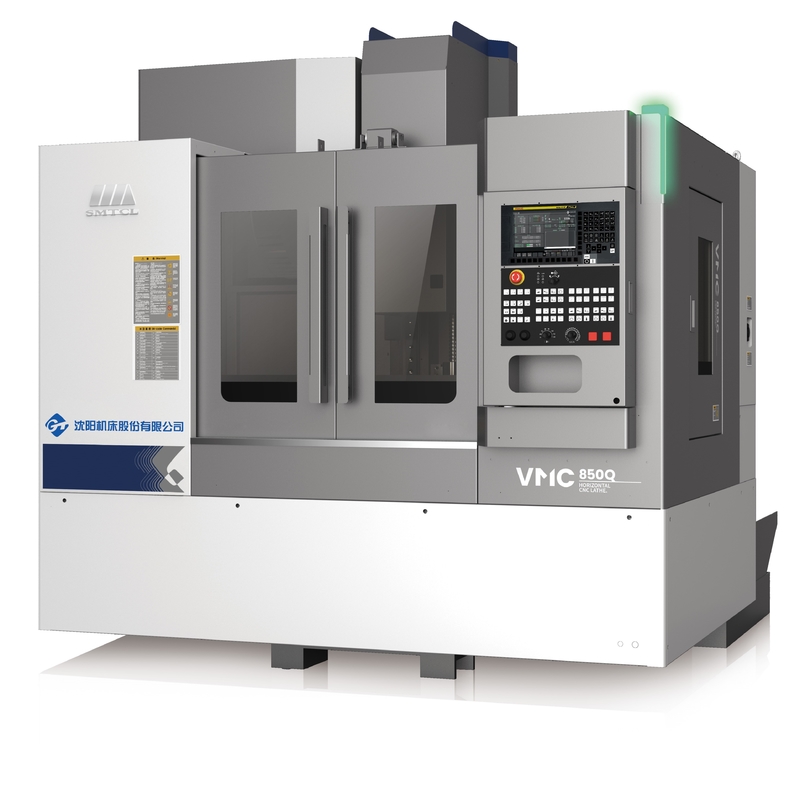

SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable 0

SMTCL 10000rpm FANUC CNC Vertical Machining Center VMC850Q Máquina de fresagem CNC com 4a torneira
Esta nova geração VMC850Q centro de usinagem vertical adota layout quadro vertical, estrutura de deslizamento cruzado, coluna de arenque rígido alto, caixa de fuso trapezoidal invertida, baixo centro de gravidade,Cama rígida alta, três eixos de trilho de guia de rolos, para garantir a máquina boa precisão de funcionamento, alta resistência e excelente estabilidade de precisão; A estrutura da máquina é simples e compacta, a área do chão é pequena,é propício para a montagem da linha automáticaPode ser fresagem de superfície, perfuração, perfuração, revestimento, processamento de superfície 2D e 3D, toque e outros processos de integração de usinagem de alta precisão.alta velocidade e alta eficiênciaInteligente e estável.
Características do produto:

1, Alta rigidez e alta estabilidade

* Leito de fundição integral de alta resistência

* Guia de rolamento de três eixos da classe P

* Coluna de espessura longa de espinha de arenque

2, Boa precisão e retenção de precisão
* Parafuso de chumbo pré-tirado C3
* Tecnologia de simetria térmica
* Tecnologia de compensação de erros
3Segurança, protecção do ambiente, produtividade eficiente
* Troca rápida de três eixos 48 m/min
* Fuso directo 12000 RPM

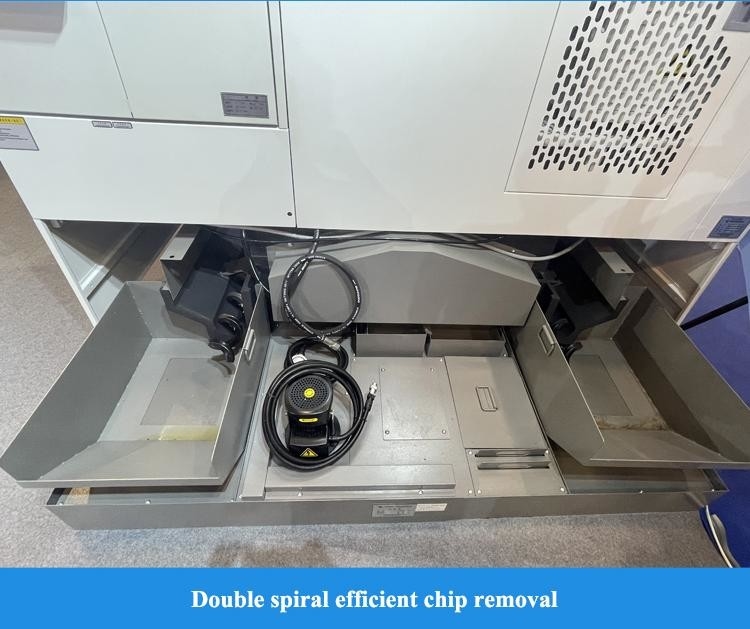

* Extractor de chips em espiral dupla
Detalhes do produto:

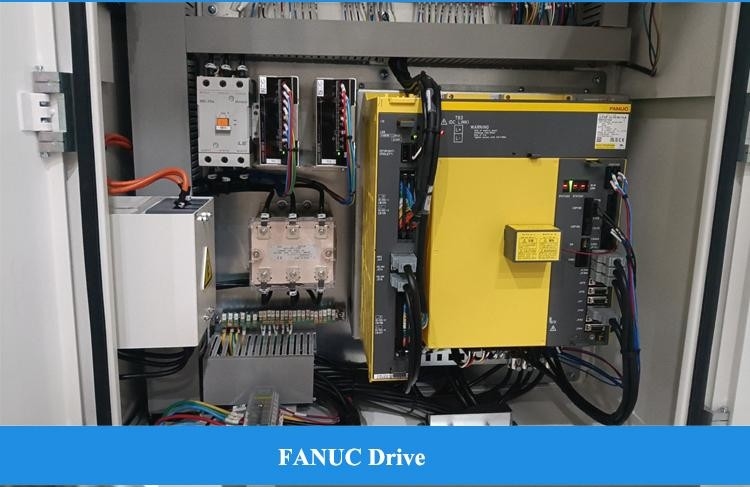

SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable 1

Especificações do produto

Principais especificações técnicas

Parâmetros técnicos principais
Ponto
Unidade
Especificações
Capacidade
Viagem no eixo X
mm
850
Viagem no eixo Y
mm
500
Viagem no eixo Z
mm
540
Nave do fuso para a superfície da mesa
mm
120 a 660
Nave do fuso para a superfície da coluna
mm
640
Tabela de trabalho
Tamanho da mesa (L×W)
mm
1000 × 500
Carga máxima na mesa
Quilos
600
Tamanho da ranhura em T
mm
18×5
Espinha
Velocidade do fuso
RPM
10000
Esferas de fusão
mm
7/24 cónico
BT2 serviços de informação
Motor de fusão
kW
7.5/11
Torque de saída máximo
N.m
35.8/70
Tipo de accionamento do fuso

Cinturão dentário síncrono
Taxa de alimentação
X,Y,Z travessia rápida
M/min
48/48/48
Taxa máxima de alimentação de corte
M/min
20
A.T.C.
Capacidade de armazenamento de ferramentas
pc
Tipo de braço 24
Diâmetro máximo da ferramenta
mm
150 ((80)
Comprimento máximo da ferramenta
mm
250
Tempo de troca de ferramentas (T-T)
sec
2.5
Precisão
Precisão de posicionamento X/Y/Z
mm
0.008/0.006/0.006
Posicionamento da repetibilidade X/Y/Z
mm
0.005/0.004/0.004
Outros
Dimensões globais ((L × WxH)
mm
2400×3125×2840
Peso líquido da máquina
Quilos
5100
Necessidade de potência total
KVA
18

Padrão

1. Sistema de controlo FANUC OI-MF TÍPE (5) β
2. 10 000 RPM fuso, correia ligada
3. 24 revestimento de ferramentas do manipulador de discos
4. Tanque de água + chip de lavagem de cama
5Pistola de ar limpo, luz de trabalho, luz de aviso

Opcional:

1. Fanuc Oi-MF TAPEsistema
2. Fanuc Oi-MF TAPEsistema
3Sistema CNC Siemens 828D
4Conexão directa 12000 RPM fuso mecânico
5. 16000 RPM, 24000 fuso motorizado
6. Placas giratórias de 4o eixo
7. Refrigeramento no interior de 2MPa, 3MPa, 5MPa, 7MPa
8Separador óleo-água
9. Removidor de chaves
10Arma de água limpa.
11Inspecção de ferramentas e peças de trabalho
Doze.Porta automática
13Fechadura de segurança.
14- Armário elétrico e ar condicionado

Precisão principal:

A precisão da máquina implementa a norma de aceitação GB/T18400.2-2010 Norma de aceitação para a precisão de posicionamento da máquina-ferramenta e a precisão de posicionamento repetido GB/T18400.4-2010
Elementos de inspecção
Padrão de fábrica
Precisão de usinagem
IT6
Precisão de posicionamento
Eixo X (mm)
0.008
Eixo Y (mm)
0.006
Eixo Z (mm)
0.006
Repetir a precisão de posicionamento
Eixo X (mm)
0.005
Eixo Y (mm)
0.004
Eixo Z (mm)
0.004

Configuração principal:

Configuração principal da máquina-ferramenta e lista de peças compradas
Ponto
Especificações
Marca
Observações
Sistema CNC
FANUC Oi-MF PLUS TYPE ((5)
FANUC

Motor principal
βiI 8/12000-B
FANUC

Motor do eixo X
βiSc 12/3000-B
FANUC

Motor do eixo Y
βiSc 12/3000-B
FANUC

Motor do eixo Z
βiS 22B/3000-B
FANUC

Rolamentos de parafuso no eixo X
30 × 62 × 15
NSK/FAG/NACHI/NTN

Rolamentos de parafuso no eixo Y
30 × 62 × 15
NSK/FAG/NACHI/NTN

Rolamentos de parafuso no eixo Z
30 × 62 × 15
NSK/FAG/NACHI/NTN

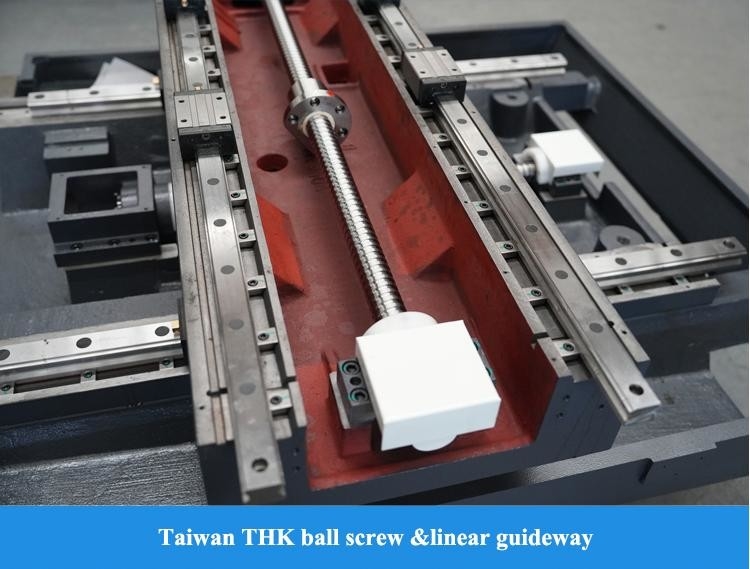

Parafusos de esferas no eixo X
φ40×16,C3
THK/PMI/HIWN

Parafusos de esferas no eixo Y
φ40×16,C3
THK/PMI/HIWN

Parafusos de esferas do eixo Z
φ40×16,C3
THK/PMI/HIWN

Direcção do eixo X
35
THK/REXROTH/PMI/HIWN

Direcção do eixo Y
45
THK/REXROTH/PMI/HIWN

Direcção do eixo Z
45
THK/REXROTH/PMI/HIWN

Caso de tratamento:
SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable 2
SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable 3
Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar

◆ 30 anos + história de I & D, a empresa foi fundada em 1993

◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto

◆ Sistema de abastecimento estável e maduro

◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)

◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção

◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:
SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable 4
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
SMTCL 10000rpm FANUC CNC Centro de Mecânica Vertical VMC850Q Máquina de Reboque CNC Com 4a Turntable 5
Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
