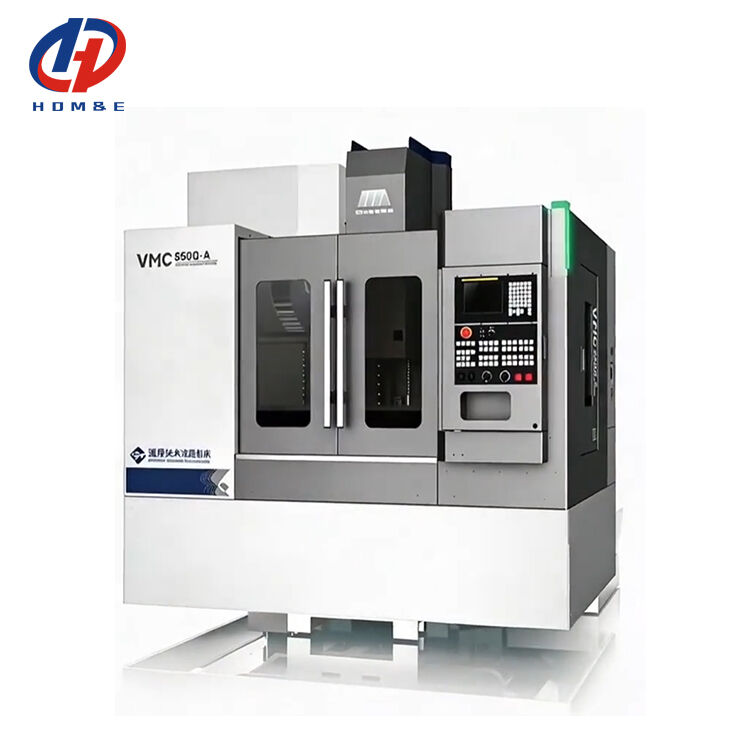

SMTCL Produto mais vendido FANUC 10000rpm VMC850Q-A Centro de usinagem vertical de 4 eixos com plataforma giratória
Detalhes do produto
| Tipo:: | vertical | Sistema de controle CNC:: | FANUC, Siemens |
|---|---|---|---|
| Velocidade de alimentação (mm/min):: | 1 - 10000 mm/min | Accracy de posicionamento (mm) u:: | 0,006 |
| Repetibilidade (X/Y/Z) (mm):: | 0,004 | Potência do motor do fuso (kW):: | 11/15 |
| Capacidade do compartimento de ferramentas:: | 24 | Tamanho da mesa (L×W): | 1000x500mm |
| Marca:: | SYMG, SMTCL | Curso do eixo X: | 850mm |
| Curso do eixo Y: | 500 mm | Curso do eixo Z: | 540mm |
| Destacar |
Centro de usinagem vertical FANUC 10000 rpm,centro fazendo à máquina vertical do cnc de 4 linhas centrais,VMC850Q-A centro de usinagem de placas giratórias |
||
Descrição do produto
Parâmetros técnicos principais
| Ponto | Unidade | VMC850Q-A | |
|---|---|---|---|
| Capacidade | Viagem no eixo X | mm | 850 |
| Viagem no eixo Y | mm | 500 | |
| Viagem no eixo Z | mm | 540 | |
| Nave do fuso para a superfície da mesa | mm | 120 a 660 | |
| Nave do fuso para a superfície da coluna | mm | 640 | |

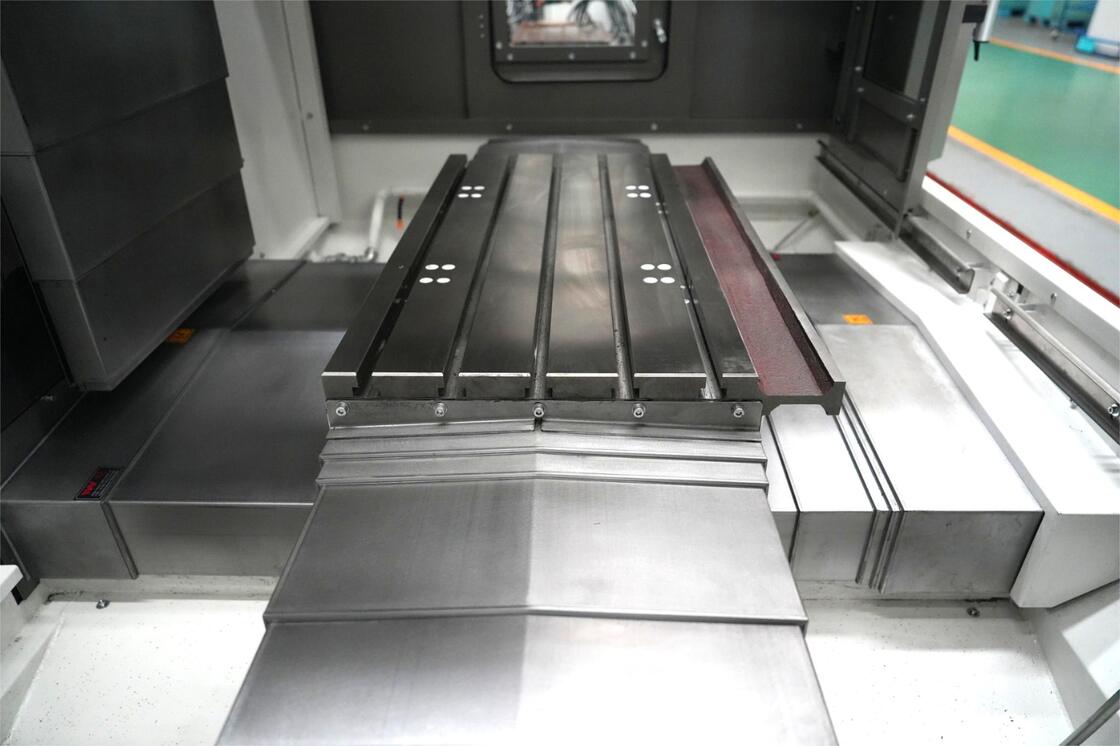

| Tabela de trabalho | Tamanho da mesa (L×W) | mm | 1000 × 500 |
| Carga máxima na mesa | Quilos | 600 | |
| Tamanho da ranhura em T | mm | 18×5 | |
| Espinha | Velocidade do fuso | RPM | 10000 |
| Esferas de fusão | mm | 7/24 cónico | |
| BT2 serviços de informação | |||
| Motor de fusão | kW | A Bíblia, 15/11 | |
| Torque de saída máximo | N.m | 52.5/95.5 | |
| Tipo de accionamento do fuso | Cinturão dentário síncrono | ||
| Taxa de alimentação | X,Y,Z travessia rápida | M/min | 48/48/48 |
| Taxa máxima de alimentação de corte | M/min | 20 | |
| A.T.C. | Capacidade de armazenamento de ferramentas | pc | Tipo de braço 24 |
| Diâmetro máximo da ferramenta | mm | 150 ((80) | |
| Comprimento máximo da ferramenta | mm | 300 | |
| Tempo de troca de ferramentas (T-T) | sec | 2.5 | |
| Precisão | Precisão de posicionamento X/Y/Z | mm | 0.008/0.006/0.006 |
| Posicionamento da repetibilidade X/Y/Z | mm | 0.005/0.004/0.004 | |
| Outros | Dimensões globais ((L × WxH) | mm | 2940 × 3450 × 3050 |
| Peso líquido da máquina | Quilos | 5100 | |
| Necessidade de potência total | KVA | 18 | |

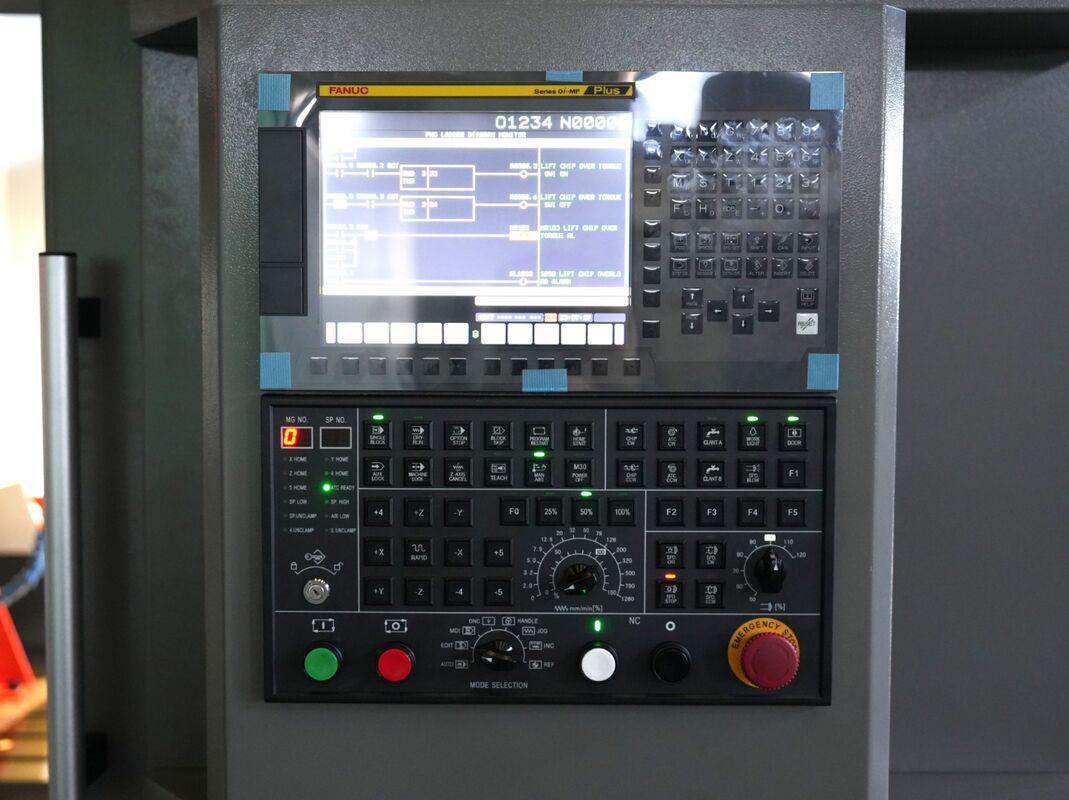

- Sistema de controlo FANUC OI-MF TÍPE (5)

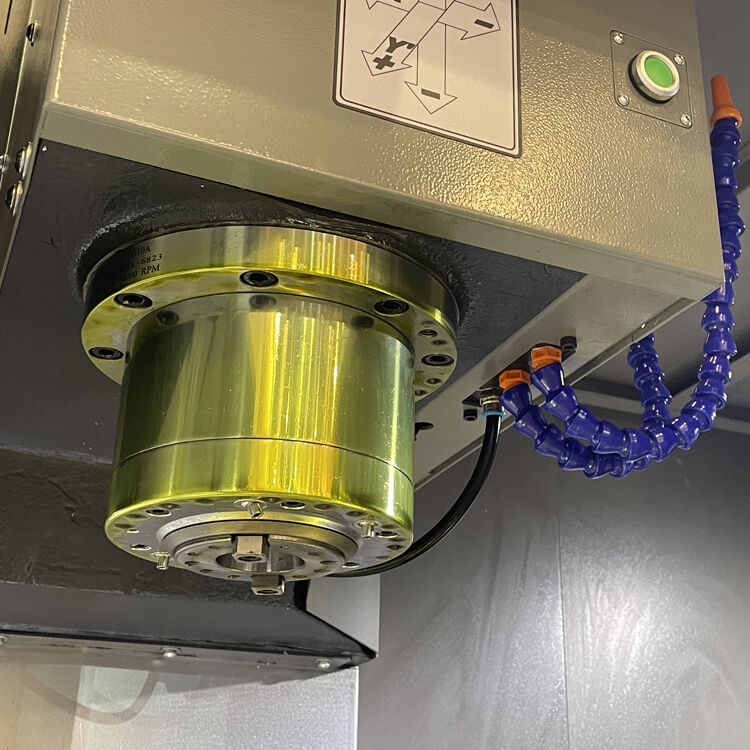

- 10 000 RPM fuso, correia ligada

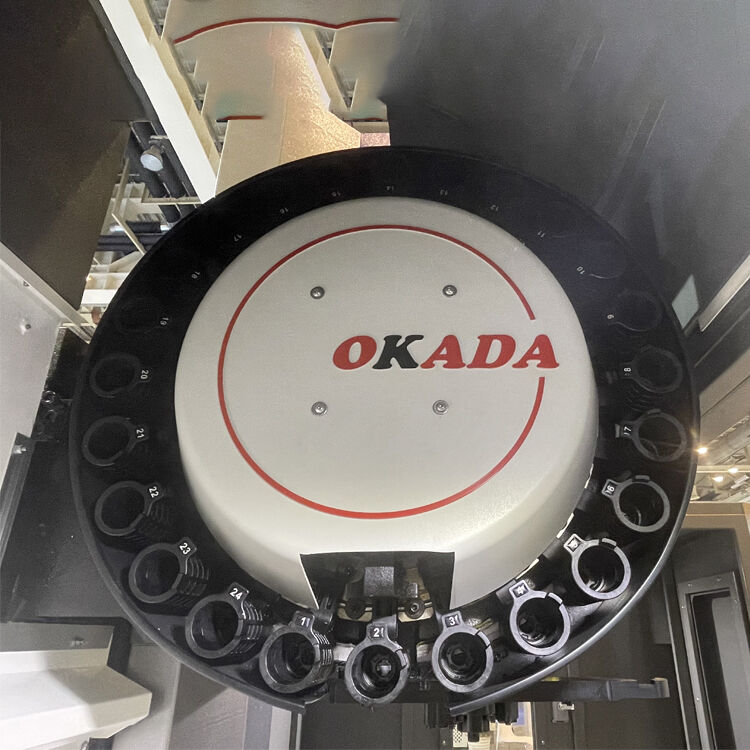

- 24 revistas de ferramentas para manipuladores de discos
- Tanque de água + chip de descarga
- Pistola de ar limpo, luz de trabalho, luz de aviso
- Sistema Fanuc Oi-MF TAPE
- Sistema Fanuc Oi-MF TAPE
- Sistema CNC Siemens 828D
- Conexão direta 12000 RPM fuso mecânico
- 16000 RPM, 24000 fuso motorizado
- Placas giratórias do 4o eixo
- Refrigeração interna 2MPa, 3MPa,5MPa,7MPa
- Separador óleo-água
- Remover de fichas de cadeia
- Arma de água limpa
- Inspecção de ferramentas e peças de trabalho
- Porta automática
- Bloqueio de porta de segurança
- Armário elétrico e ar condicionado
A precisão da máquina implementa a norma de aceitação GB/T18400.2-2010 Norma de aceitação para a precisão de posicionamento da máquina-ferramenta e a precisão de posicionamento repetido GB/T18400.4-2010
| Elementos de inspecção | Padrão de fábrica | |
|---|---|---|
| Precisão de usinagem | IT6 | |
| Precisão de posicionamento | Eixo X (mm) | 0.008 |
| Eixo Y (mm) | 0.006 | |
| Eixo Z (mm) | 0.006 | |
| Repetir a precisão de posicionamento | Eixo X (mm) | 0.005 |
| Eixo Y (mm) | 0.004 | |
| Eixo Z (mm) | 0.004 | |
Configuração principal da máquina-ferramenta e lista de peças compradas
| Ponto | Especificações | Marca | Observações |
|---|---|---|---|
| Sistema CNC | FANUC Oi-MF PLUS TYPE ((5) | FANUC | |
| Motor principal | βiI 8/12000-B | FANUC | |
| Motor do eixo X | βiSc 12/3000-B | FANUC | |
| Motor do eixo Y | βiSc 12/3000-B | FANUC | |
| Motor do eixo Z | βiS 22B/3000-B | FANUC | |
| Rolamentos de parafuso no eixo X | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Rolamentos de parafuso no eixo Y | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Rolamentos de parafuso no eixo Z | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Parafusos de esferas no eixo X | φ40×16,C3 | THK/PMI/HIWN | |
| Parafusos de esferas no eixo Y | φ40×16,C3 | THK/PMI/HIWN | |
| Parafusos de esferas do eixo Z | φ40×16,C3 | THK/PMI/HIWN | |
| Direcção do eixo X | 35 | THK/REXROTH/PMI/HIWN | |
| Direcção do eixo Y | 45 | THK/REXROTH/PMI/HIWN | |
| Direcção do eixo Z | 45 | THK/REXROTH/PMI/HIWN |
- Sentimento de qualidade superior, os pedidos dos clientes vêm primeiro.
- 30 anos + história de I & D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidades de investigação e projecto
- Sistema de abastecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
- Modernização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afetar a produção
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
Somos uma empresa de fabricação.
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
