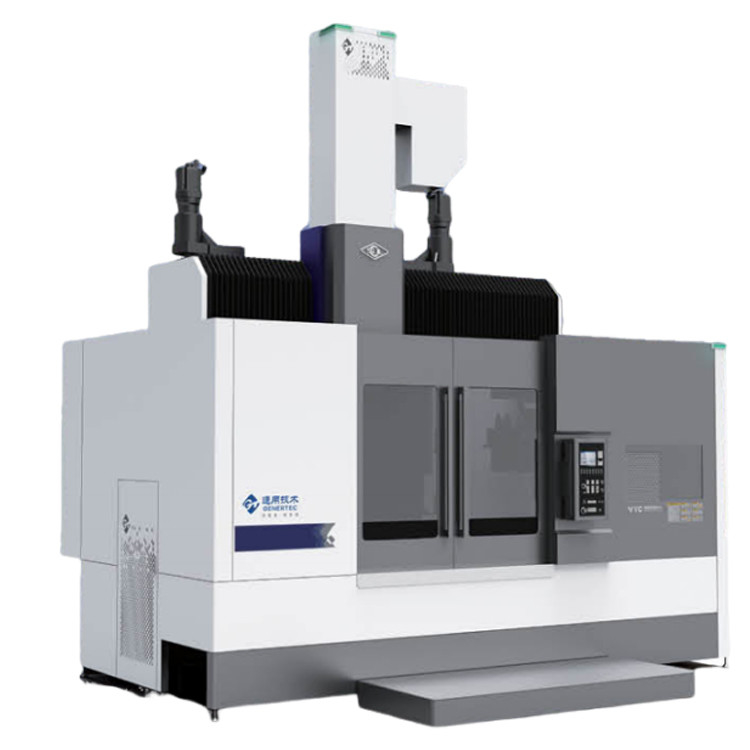

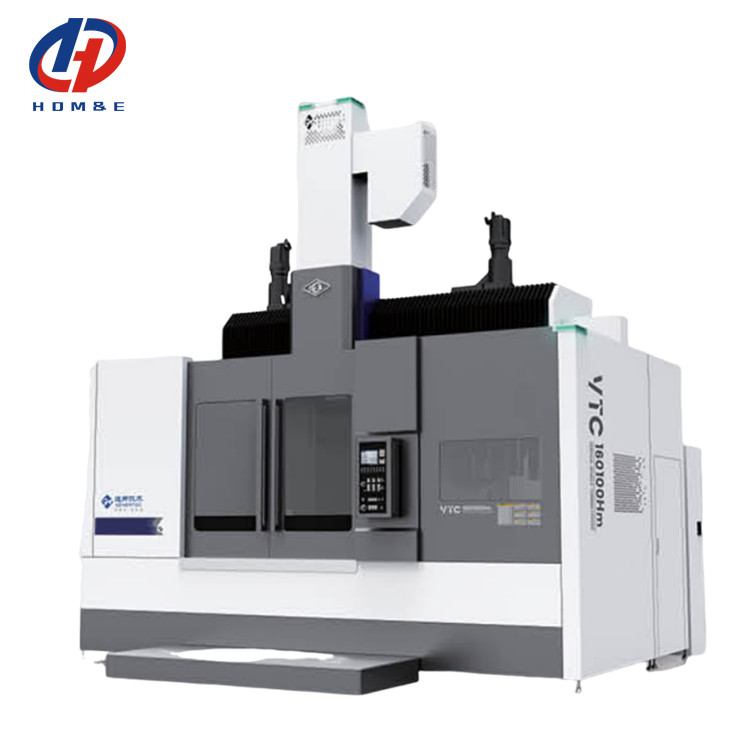

Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC

Marca: SMTCL
Número do modelo: VTC125100Q/H
Local de Origem: China
Certificação: CE ISO certification
Quantidade mínima de pedido: 1
Capacidade de fornecimento: 50 conjuntos por mês
Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Marca: SMTCL Número do modelo: VTC125100Q/H
Palavra -chave: Torno vertical CNC pesado Diâmetro da bancada de trabalho: Φ1250
Diâmetro máximo do balanço: Φ1600 Diâmetro máximo de corte: Φ1400
Altura máxima da peça de trabalho: 1000
Destacar

Torno de gerencio vertical do CNC

,

Torno CNC vertical de trabalho pesado

,

Ferrovias rígidas e altas

Descrição do produto

Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 0

Descrição do produto:

SMTCL Torno vertical CNC de trabalho pesado VTC125100Q/H Torno vertical CNC com trilho rígido
Série VTC-QO torno vertical CNC é rentável, fácil de operar, com alta rigidez, grande binário e estabilidade, suportando peças funcionais domésticas de alta qualidade, amplamente utilizado em válvulas de bomba, indústria geral,Máquinas de construção e outras indústrias transformadoras.
Série VTC-HO torno vertical CNC é uma nova geração de produtos desenvolvidos independentemente com base na digestão e absorção completa de tecnologia avançada estrangeira,combinado com as vantagens da nossa tecnologia de torno vertical CNCCom excelente rigidez, estabilidade e precisão de processamento, suportando peças funcionais importadas de alta qualidade, amplamente utilizadas na aviação, energia eólica, nova energia, automóvel,Fabricação de rolamentos e outras indústrias transformadoras, para proporcionar aos clientes uma experiência excelente.

Características do produto:

1, alta rigidez

◆ Estrutura de fundição altamente rígida

◆ Estrutura rígida de carneiro

◆ Estrutura rígida de trilhos rígidos

◆ Estrutura rígida do hospedeiro

2, Alta precisão e alta eficiência

◆ Mecanismo de transmissão de alta precisão

◆ Mecanismo de indexação de espinha dupla

◆ Sistema automático de troca de ferramentas

3, Alta estabilidade

◆ Disposição simétrica

◆ Estrutura de elevação de tração dupla de vigas

◆ Rolamentos de rolos cruzados

4"A vantagem da estrutura da máquina

◆ Rodagem e fresagem modular

◆ Vantagem de layout

◆ Vantagem de controle

Detalhes do produto:
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 1

Estrutura de fundição de alta rigidez

As fundições da série VTC são feitas de moldagem integrada de estrutura de ferro fundido de caixa, após tratamento térmico para liberar tensão interna, reforço de projeto grosso, baixo centro de gravidade, boa absorção de choques,A superfície importante da articulação é o tratamento especial de raspagem., para garantir que no corte pesado ainda pode aderir à precisão e estabilidade da máquina-ferramenta.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 2

Estrutura de carvalho de alta rigidez

O carneiro é uma estrutura de aço forjada, a superfície é apagada, a pinça do cortador é tensionada pela tecla T, a extremidade inferior é posicionada pelo disco dentário, e a superfície da articulação da pista é raspada,com alta precisão de posicionamentoAo mesmo tempo, a secção transversal do corpo do carneiro é aumentada em 44% em comparação com a geração anterior.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 3

Estrutura de trilhos rígidos de alta rigidez

Os dois eixos adotam uma estrutura de trilho rígido de alta rigidez, a superfície do trilho é tratada profissionalmente e fixada com placa de desgaste de baixo coeficiente de atrito, forte rigidez, boa retenção de precisão,com excelente capacidade de corte, mais adequado para o corte pesado.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 4

Estrutura de hospedeiro de elevada rigidez

A estrutura principal é concebida principalmente para os requisitos de elevada rigidez e de processamento de cargas pesadas.A espessura da coluna e o comprimento do trilho são aumentados para reforçar a rigidez do suporteA alavanca inferior do carvalho pode resistir eficazmente ao binário de corte e melhorar a estabilidade da máquina.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 5



Modularização de torneamento e fresagem
Com configuração integrada de moagem por rotação, a estrutura do skateboard é compatível com a estrutura do carvalho giratório e a estrutura do carvalho giratório, fácil de substituir e forte modularidade.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 6

Vantagem do layout

Design de estrutura modular, pode escolher o único e o duplo, aumentando a eficiência de processamento.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 7



Mecanismo de transmissão de alta precisão do fuso
A unidade principal é atualizada da unidade de correia para a transmissão de engrenagens, o que pode fornecer segmentação precisa e precisão de posicionamento, com função composta de moagem por turnos, alta estabilidade,e a concepção interna do dispositivo de arrefecimento a temperatura constante do fuso para evitar o movimento axial causado por alterações excessivas de temperatura.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 8



Mecanismo de indexação de duplo fuso
O motor principal da mesa usa dois motores principais para conduzir a rotação da mesa.para que o movimento de indexação da usinagem mais estável e preciso, para atingir a função de controlo da velocidade de rotação e a função anti-retrocesso do eixo C, para atingir um elevado nível de qualidade da superfície.
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 9

Sistema automático de troca de ferramentas

Armazenamento de ferramentas de disco pendurado, de acordo com as necessidades de processamento do usuário, para alcançar uma mudança rápida de ferramenta automática, encurtar o tempo auxiliar de processamento, melhorar a eficiência de produção.Uma variedade de clips de ferramentas de torneamento estão disponíveis através de cabeça em T e pinçagem.

Parâmetros do produto:

- Não.
UNIT
VTC 10080Q/H
VTC 125100Q/H
VTC 160100Q/H
Diâmetro da bancada de trabalho
mm
Φ1000
Φ1250
Φ1600
Diâmetro máximo do balanço
mm
Φ1400
Φ1600
Φ2000
Diâmetro máximo de corte
mm
Φ1100
Φ1400
Φ1800
Altura máxima da peça de trabalho
mm
800
1000
1200
Torque máximo da bancada de trabalho
N.m
14337/14472
15480/15626
22960
Velocidade máxima da bancada de trabalho
r/min
400/600
370/400
254/300
Potência nominal do motor principal
kW
37/41
37/41
37/41
Ram
Tamanho da secção do corpo do carneiro
mm × mm
200×200
200×200
240×240
Feixe
Movimento de elevação do feixe
mm
fixos
fixos
800
Eixo X/Z
Viagem no eixo X
mm
-50-+750
-50-+875
-50-+1055
Viagem no eixo Z
mm
800
1000
1000
Velocidade de travagem rápida no eixo X
m/min
12
12
12
Velocidade de travagem rápida no eixo Z
m/min
8/10
8/10
10
Porta-ferramentas
Dimensões da haste de ferramenta giratória
mm
40×40
40×40
40×40
Precisão de posicionamento
Eixo X
mm/1000 mm
0.025
0.025
0.03/0.025
Eixo Z
mm/1000 mm
0.025
0.025
0.03/0.025
Precisão de posicionamento repetida
Eixo X
mm
0.01/0.008
0.01/0.008
0.01/0.008
Eixo Z
mm
0.01/0.008
0.01/0.008
0.01/0.008
Peso da máquina
Quilos
23000
25000
26000
Configuração padrão
Configuração seletiva
Sistema Siemens 828D
Sistema Fanuc
Equipamento de lubrificação
Coluna elevada
Caixa de chips
Coletor de névoa de óleo
Equipamento hidráulico
Detecção de ferramentas
Fornecedor manual de quatro mandíbulas
Balança de grelha
Placa de segurança
Busca de emprego
Chip de descarga lateral
Tanque de água de alta pressão
Luz tricolor
Portas pneumáticas
Lâmpadas de pistolas de água
Limpeza de chips
Rolamentos de rolos cruzados
Separação óleo-água
Bloqueio da porta
Frigorífico magnético
Refrigerador de óleo
Revista de ferramentas
Proteção semi-fechada
Defesa completa.

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 10
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Torno Vertical CNC de Serviço Pesado VTC125100Q/H Trilho Rígido SMTCL Torno Vertical CNC 11

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
