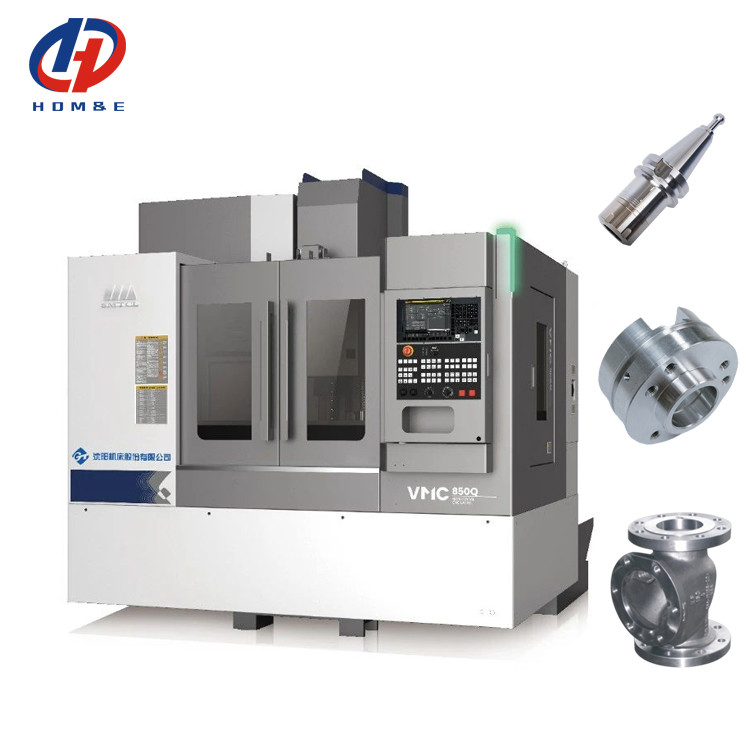

3 eixos centro de usinagem vertical de alumínio de usinagem VMC850Q 4 eixos máquina de fresagem CNC Fanuc CNC VMC
Detalhes do produto
| Marca: | SMTCL | Tipo: | VMC850Q |
|---|---|---|---|
| Nome do produto: | Centro fazendo à máquina vertical | Tamanho da mesa (L×W): | 1000 × 500 |
| Carga máxima na mesa: | 600 kg | X Viagem do eixo: | 8500mm |
| Y Axis Travel: | 500mm | Z Viagem do eixo: | 540mm |
| A.T.C.: | 24 ATC com braço robótico | ||
| Destacar |
Centro de usinagem vertical de 4 eixos,Centro de usinagem vertical de alumínio,Máquina de trituração do CNC de 3 linhas centrais |
||
Descrição do produto
Descrição do produto:
1, Alta rigidez e alta estabilidade
* Leito de fundição integral de alta resistência

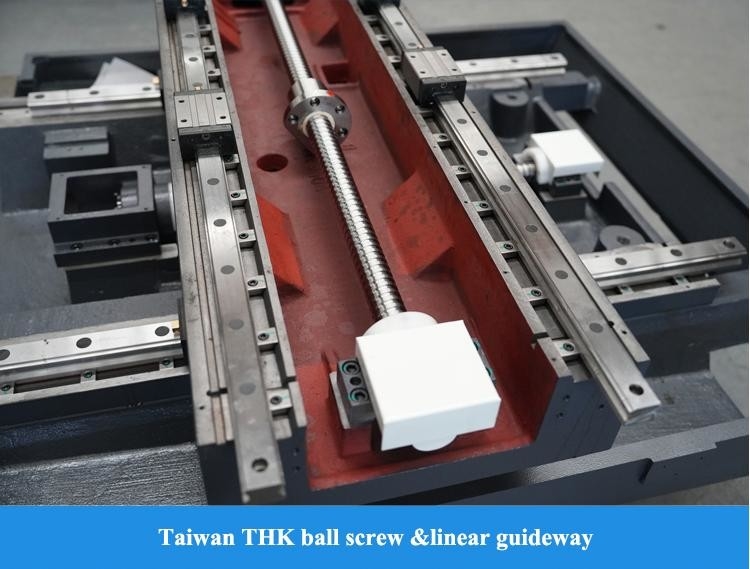

* Guia de rolamento de três eixos da classe P
* Coluna de espessura longa de espinha de arenque
Parâmetros do produto:
|
Ponto
|
Unidade
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidade
|
Viagem no eixo X
|
mm
|
850
|
1000
|
1100
|
|
Viagem no eixo Y
|
mm
|
500
|
500
|
620
|
|
|
Viagem no eixo Z
|
mm
|
540
|
540
|
600
|
|
|
Nave do fuso para a superfície da mesa
|
mm
|
120 a 660
|
120 a 660
|
120-720
|
|
|
Nave do fuso para a superfície da coluna
|
mm
|
640
|
640
|
743
|
|
|
Tabela de trabalho
|
Tamanho da mesa (L×W)
|
mm
|
1000 × 500
|
1200×500
|
1300×610
|
|
Carga máxima na mesa
|
Quilos
|
600
|
600
|
1000
|
|
|
Tamanho da ranhura em T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Espinha
|
Velocidade do fuso
|
RPM
|
10000
|
10000
|
10000
|
|
Esferas de fusão
|
mm
|
7/24 cónico
|
7/24 cónico
|
7/24 cónico
|
|
|
BT2 serviços de informação
|
BT2 serviços de informação
|
BT2 serviços de informação
|
|||
|
Motor de fusão
|
kW
|
7.5/11
|
7.5/11
|
A Bíblia, 15/11
|
|
|
Torque de saída máximo
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo de accionamento do fuso
|
|
Cinturão dentário síncrono
|
|||
|
Ferramentas
|
Modelo de porta-ferramentas
|
|
MT3 MT3 MT4
|
||
|
Modelo de pernilha
|
|
MAS 403 P40T-I
|
|||
|
Taxa de alimentação
|
X,Y,Z travessia rápida
|
m/min
|
48/48/48
|
||
|
3 eixos motor de potência ((X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Torque motor de 3 eixos ((X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Taxa máxima de alimentação de corte
|
mm/min
|
1-20000
|
|||
|
A.T.C.
|
Tipo
|
pc
|
ATC com braço robótico
|
||
|
Modo
|
|
Seleção da ferramenta mais próxima em ambos os sentidos
|
|||
|
Capacidade
|
Pcs
|
24
|
|||
|
Comprimento máximo da ferramenta
|
mm
|
300
|
|||
|
Peso máximo da ferramenta
|
Quilos
|
7
|
|||
|
Disco de disco.
|
mm
|
80
|
|||
|
Disco com dia-máximo.
|
mm
|
150
|
|||
|
Tempo de troca de ferramentas (T-T)
|
sec
|
2.5
|
|||
|
A altura entre a mesa e o chão
|
mm
|
900
|
900
|
950
|
|
|
Outros
|
Dimensões globais
(L×WxH)
|
mm
|
2400×2975×2840
(Excluindo transportador de fichas)
|
2700 × 2975 × 2840
(Excluindo transportador de fichas)
|
2940 × 3450 × 3050
(Excluindo transportador de fichas)
|
|
Peso líquido da máquina
|
Quilos
|
5100
|
5400
|
6200
|
|
|
Necessidade de potência total
|
KVA
|
18
|
18
|
25
|
|
|
Configuração normal:

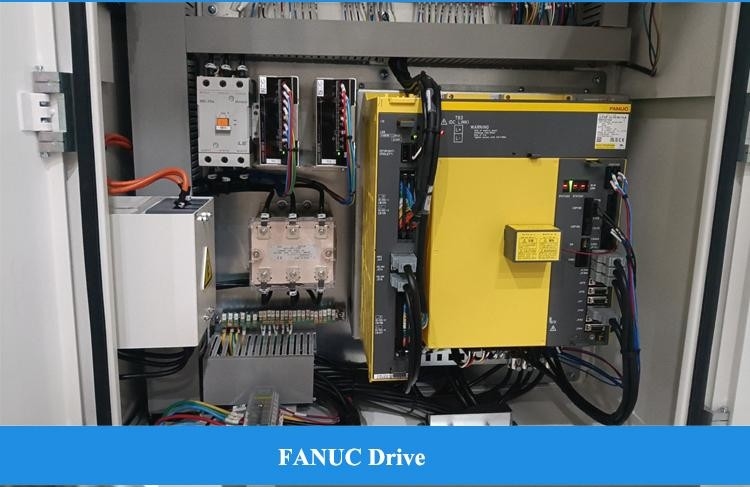

1. Sistema de controlo FANUC OI-MF TÍPE (5) β

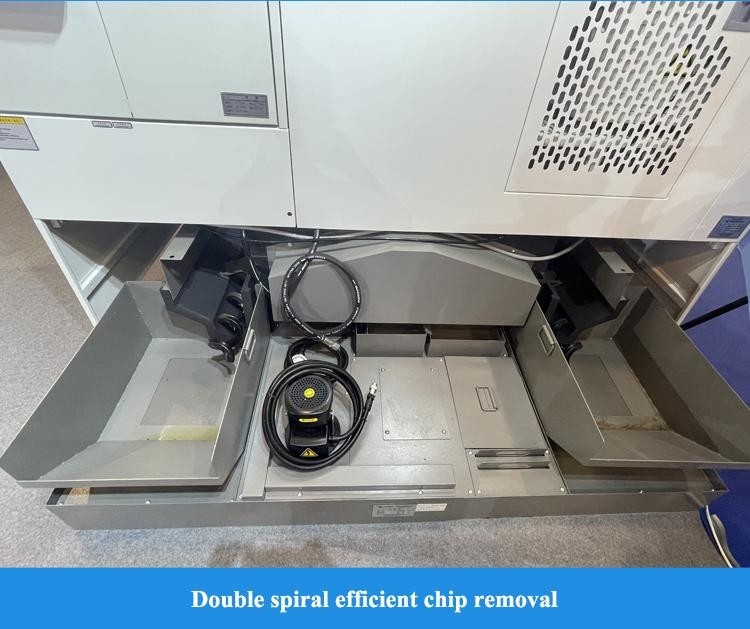

2. 10 000 RPM fuso, correia ligada 3. 24 revestimento de ferramentas do manipulador de discos 4. Tanque de água + chip de lavagem de cama 5Pistola de ar limpo, luz de trabalho, luz de aviso |
Configuração seletiva:
1Sistema Fanuc Oi-MF TAPE
2Sistema FANUC Oi-MF 3Sistema CNC Siemens 828D 4Conexão directa 12000 RPM fuso mecânico 5. 16000 RPM, 24000 fuso motorizado 6. Placas giratórias de 4o eixo 7. Refrigeramento no interior de 2MPa, 3MPa, 5MPa, 7MPa 8Separador óleo-água 9. Removidor de chaves 10Arma de água limpa. 11Inspecção de ferramentas e peças de trabalho 12Porta automática. 13Fechadura de segurança. 14. Armário eléctrico e ar condicionado |
||||
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
