Torneio CNC horizontal Torneio Metal IT35L Máquina de Reboque CNC SMTCL Leito Inclinado Torneio CNC
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | iT35L |
|---|---|---|---|

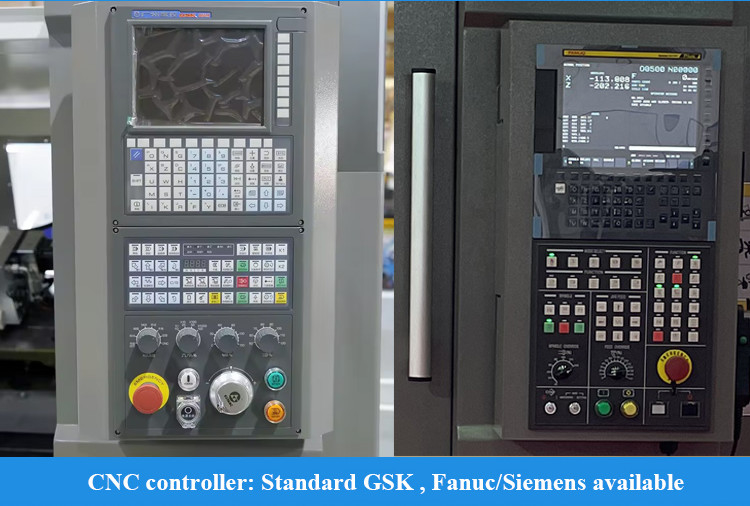

| Sistema de controle CNC: | GSK | CNC ou não: | CNC |
| Palavra -chave: | Máquina CNC de torno de cama inclinada | Max. comprimento giratório (mm): | 500 |
| Velocidade máxima do eixo (rpm): | 4 000 rpm | Viagem (Eixo X) ((mm): | 260 |
| Viagem (Eixo Z) ((mm): | 510 | Diâmetro máximo de rotação: | Φ360 |
| Duração máxima de giro: | 500 | Balanço máximo sobre a cama: | Φ580 |
| Max swing sobre deslizamento: | Φ330 | ||
| Destacar |
Torno inclinado do CNC da cama,Torno CNC IT35L,Máquina de moagem CNC de torno de metal |
||
Descrição do produto
Descrição do Produto:

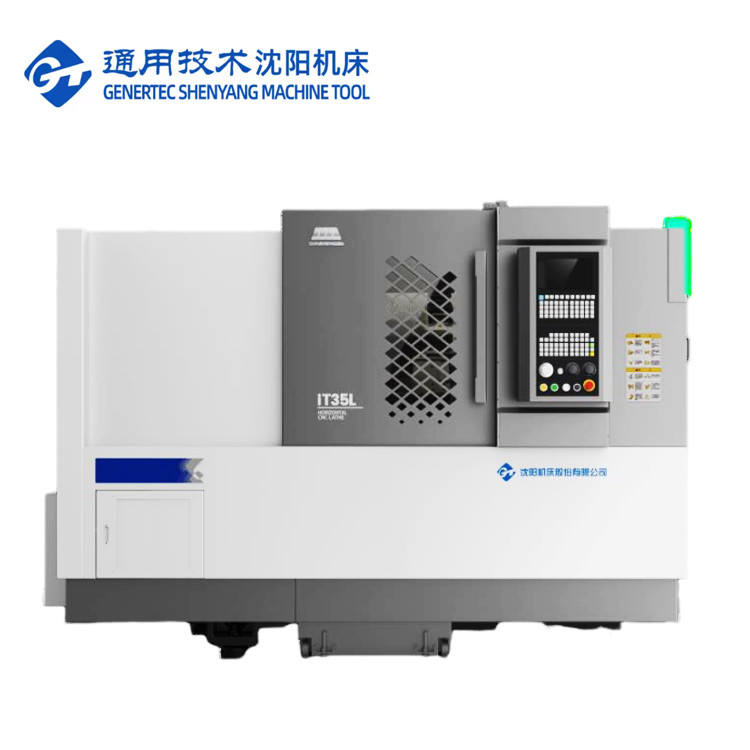

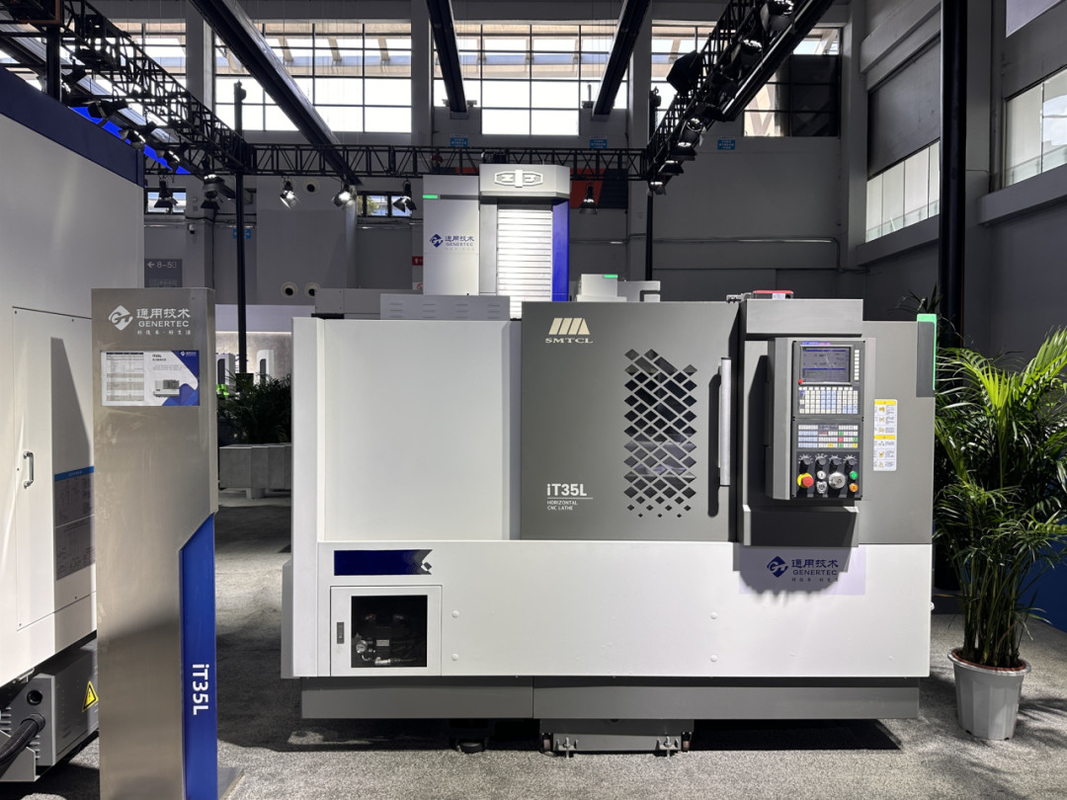

Torno CNC Horizontal SMTCL Torno de Metal IT35L Centro de Usinagem CNC Torno CNC de Base Inclinada
O torno CNC horizontal da série IT é adequado para processar todos os tipos de peças de disco e eixo curto, pode usinar a face final e a ranhura final, o círculo externo e a rosca do furo interno, a ranhura e a superfície rotativa e outras características geométricas. Pode atender aos requisitos da indústria automotiva, rolamentos, máquinas de engenharia, metais não ferrosos e outras indústrias para peças rotativas de processamento eficiente, grandes quantidades e alta precisão.
Características do Produto:
1, Alta Rigidez
* Análise de elementos finitos para otimizar toda a estrutura da máquina

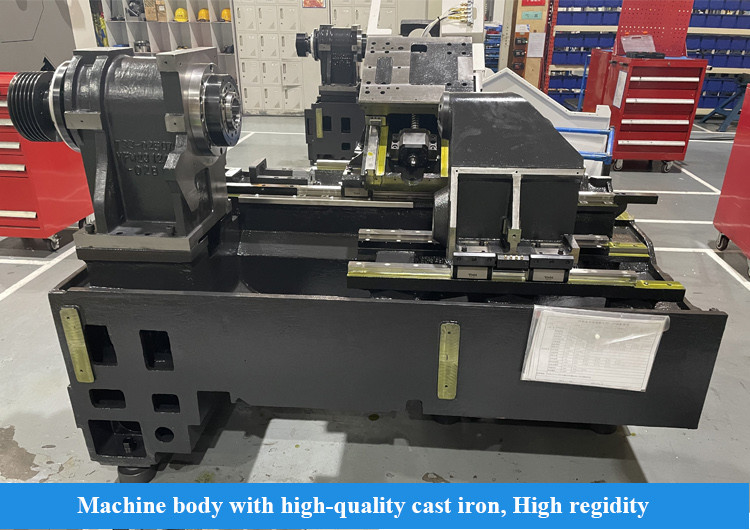

* A base é feita de fundidos de alta qualidade com layout de barra razoável

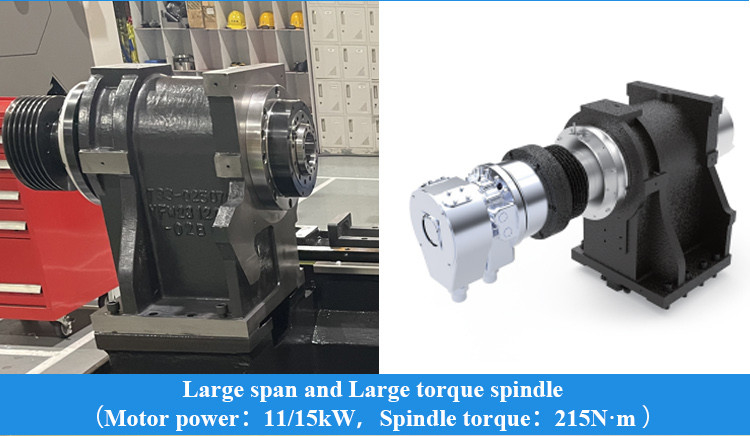

* Configuração de fuso de grande vão e grande torque, melhora a rigidez de corte
* Processo de raspagem de precisão, melhora a rigidez da conexão
|
Item
|
unidade
|
especificação (IT 35L)
|
||
|
Diâmetro máximo de torneamento
|
mm
|
Φ360
|
||
|
Comprimento máximo de torneamento
|
mm
|
500
|
||
|
Oscilação máxima sobre a base
|
mm
|
Φ580
|
||
|
Oscilação máxima sobre o carro
|
mm
|
Φ330
|
||
|
Fuso
|
|
|||
|
nariz do fuso
|
mm
|
A2-6
|
||
|
diâmetro do rolamento dianteiro
|
mm
|
100
|
||
|
taper e tamanho do furo do fuso
|
mm
|
1:20；Φ70
|
||
|
diâmetro do furo do fuso
|
mm
|
Φ65
|
||
|
diâmetro máximo da barra
|
mm
|
Φ50
|
||
|

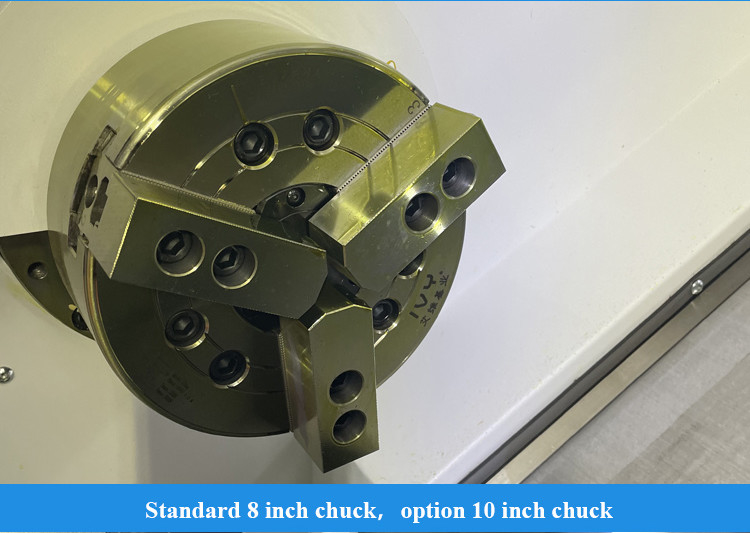

tamanho da placa
|
polegada
|
8
|
||
|
velocidade do fuso
|
r/min
|
4000
|
||
|
torque nominal do fuso
|
Nm
|
158(666r/min)
|
||
|
torque máximo do fuso
|
Nm
|
215(666r/min)
|
||
|
potência máxima de saída do motor contínua/30min
|
kW
|
11/15
|
||
|
Alimentação
|
|
|||
|
Velocidade máxima X/Z
|
m/min
|
30
|
||
|
curso do eixo X
|
mm
|
200
|
||
|
curso do eixo Z
|
mm
|
510
|
||
|

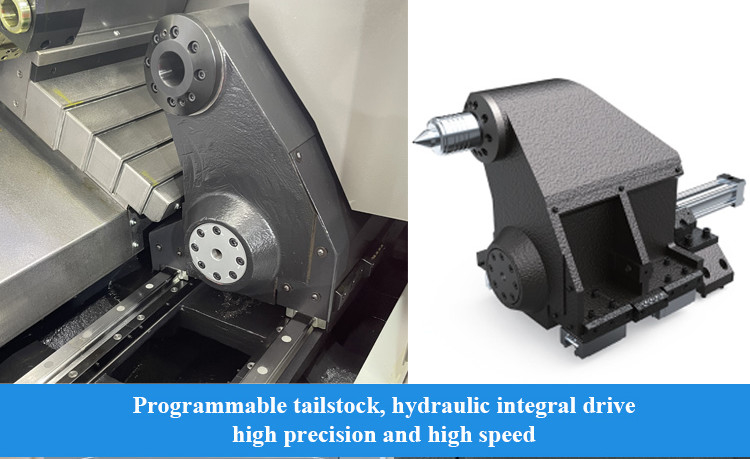

Contra-ponto
|
|
|
||
|
curso do contra-ponto
|
mm
|
400
|
||
|
taper do contra-ponto
|
morse
|
MT-5
|
||
|
Torre
|
|
|||
|
tipo de torre
|
|
Torre servo horizontal de 8 estações
|
||
|
altura do centro
|
mm
|
80
|
||
|
posicionamento rotativo
|
SEG.
|
±1.6
|
||
|
Outros
|
|
|||
|
peso
|
KG
|
3600
|
||
|
dimensões gerais
(C*L*A) |
mm
|
2550×1675×1760
|
||
Aplicação na Indústria:
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + de história em P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
começando na data do conhecimento de embarque da máquina.
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-vendas: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
