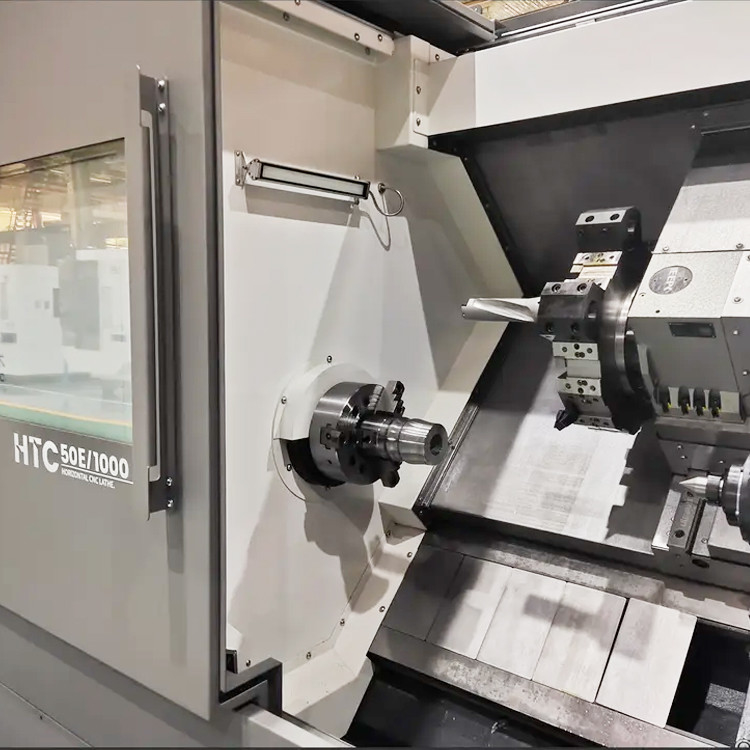

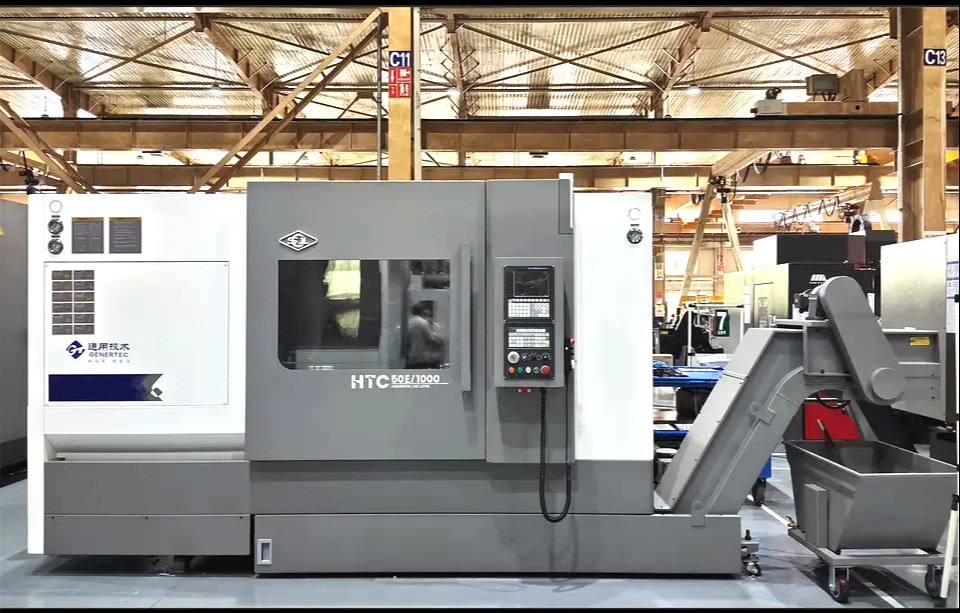

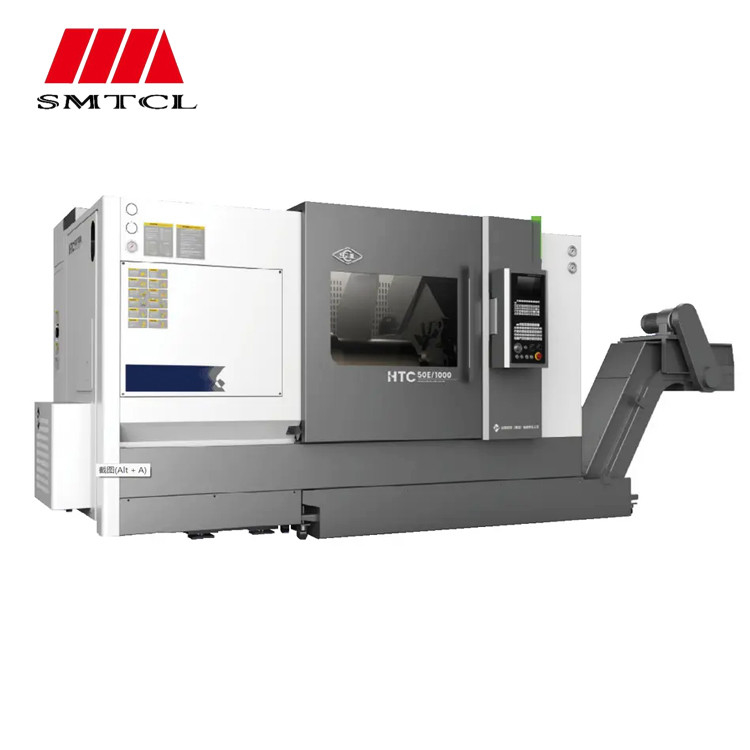

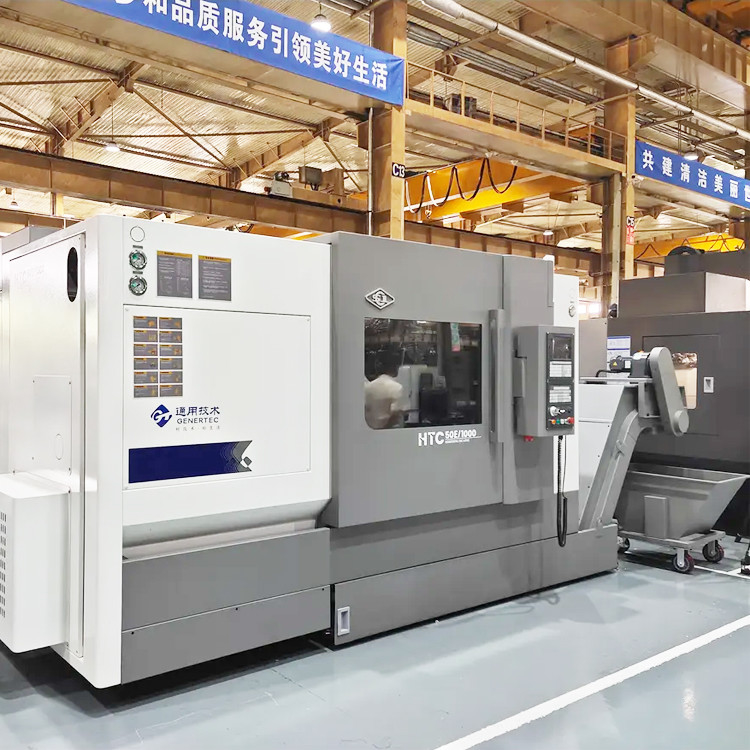

Torno CNC SMTCL HTC50P de 3 eixos com trilho rígido para serviço pesado, fresamento CNC com ferramentas acionadas
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC50P |
|---|---|---|---|
| Sistema de controle CNC: | GSK/FANUC/SIEMENS | CNC ou não: | CNC |
| Palavra -chave: | Máquina CNC de torno de cama inclinada | Máx. balance sobre a cama: | Φ700,670、670 |
| Max. Vira-te para o deslizamento.: | Φ500 | Max. comprimento giratório: | 1000、1500、 2000 mm |
| Viagem (Eixo X): | 320 mm | Viagem (Eixo Z): | 1050、1550、2050 mm |
| X/Z travessia rápida: | 30 m/min | Máx. Velocidade do eixo: | 35 ~ 3000 rpm |
| Estações de postes de ferramentas: | Servo-torreira horizontal de 12 estações | ||
| Destacar |
Máquina de torno CNC de 3 eixos,Máquina de torno CNC de trilho duro,Máquinas de torno CNC de trabalho pesado |
||
Descrição do produto
Descrição do produto:
Características do produto:
1- Cama integrada de alta rigidez
|
Ponto
|
Unidade
|
Série HTC50P
|
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
700/670/670
|
|
Comprimento máximo de corte
|
mm
|
1000/1500/2000
|
|
Diâmetro máximo de corte
|
mm
|
Eixo 500/disco 630
|
|
Diâmetro máximo do balanço sobre o carrinho
|
mm
|
500
|
|
Nas do fuso
|
|
A2-11
|
|
Diâmetro do buraco do fuso
|
mm
|
104 |
|
Faixa de velocidade do fuso
|
r/min/Nm
|
Sistema GSK 35~3000/680
|
|
Torque de saída máximo do fuso30 minutos/contínuo
|
kW
|
30/22
|
|
Diâmetro da válvula
|
polegada
|
12'
|
|
Velocidade de movimento rápida no eixo X
|
m/min
|
15 |
|
Velocidade de movimento rápida no eixo Z
|
m/min
|
15 |
|
Viagem no eixo X
|
mm
|
320
|
|
Viagem no eixo Z
|
mm
|
1050/1550/2050
|
|
Diâmetro da manga do rabo
|
mm
|
120
|
|
Viagem de mangas de cauda
|
mm
|
150
|
|
Viagens de cauda
|
mm
|
800/1300/1800
|
|
Esferas de cauda
|
Morse
|
5#
|
|

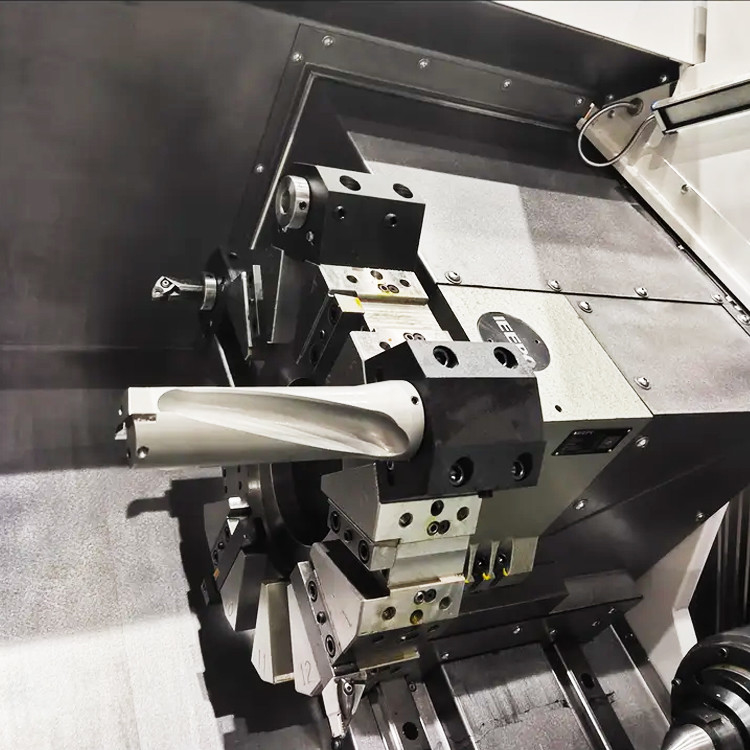

Forma padrão da torre
|
|
Servo-torreira horizontal de 12 estações
|
|
Ferramenta externa
|
mm
|
25×25
|
|
Diâmetro da barra
|
mm
|
F50/Ф40/Ф32/Ф25
|
|
Tipo de disco
|
Quilos
|
200
|
|
Tipo de eixo
|
Quilos
|
800
|
|
Peso da máquina
|
|
7000/8500/10000
|
|
Comprimento × largura × altura
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200Precisão principal |
|
Elementos de inspecção
|
Padrão de fábrica
|
|
|
Precisão de usinagem
|
IT6
|
|
|
Duração da peça de trabalho (mm)
|
0.0025
|
|
|
cilindricidade da peça de trabalho mecanizada (mm)
|
0.016/300
|
|
|
Planosidade da peça de trabalho trabalhada (mm)
|
0.020/Ф300
|
|
|
Abrasividade superficial da peça de trabalho
|
Ra1,25 μm
|
|
|
Precisão de posicionamento
|
Eixo X (mm)
|
0.010
|
|
Eixo Z (mm)
|
0.015
|
|
|
Repetir a precisão de posicionamento
|
Eixo X (mm)
|
0.005
|
|
Eixo Z (mm) Z
|
0.007
|
|
Configuração principal
|
- Não, não.
|
Nome
|
Fabricante
|
Observações
|
|
1
|
Sistema CNC
|
GSK
|
FANUC facultativo
|
|
2
|
Motor principal
|
GSK
|
FANUC facultativo
|
|
3
|
Servo motor
|
GSK
|
FANUC facultativo
|
|
4
|
Parafusos de dois eixos
|
Doméstico
|
|
|
5
|
Guia de esferas de dois eixos
|
Doméstico
|
|
|
6
|
Rolamentos de fuso
|
Importação
|
|
|
7
|
Rolamentos de parafuso
|
Importação
|
|
|
8
|
Torreta de 12 estações
|
IEEPO
|
Altura do centro 100
|
|
9
|
Chuck, não.
|
Província de Taiwan/Coreia
|
102 Sólido médio
|
|
10
|
Aquecimento
|
A nossa fábrica
|
Cadeia manual sem fecho de manga
|
|
11
|
Caixa de refrigeração de chips
|
Doméstico
|
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
