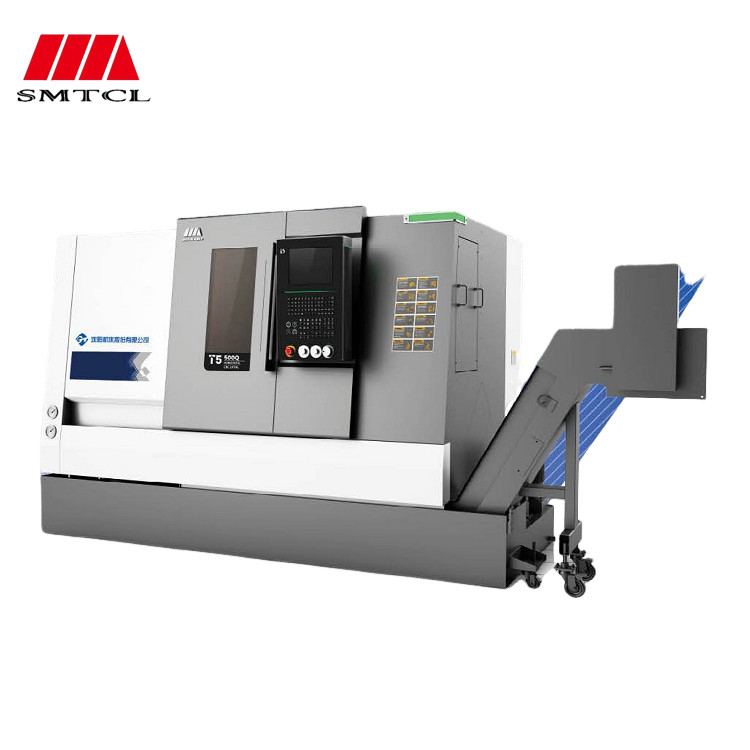

Name: SMTCL CNC Torno de Alta Precisão Processamento de Pequenas Peças T5.1-100Q Metal Slant Bed CNC Torno
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: T5.1-100Q
Availability: InStock

Casa > produtos > Máquinas do torno do CNC >

SMTCL CNC Torno de Alta Precisão Processamento de Pequenas Peças T5.1-100Q Metal Slant Bed CNC Torno

Torno CNC de alta precisão

Pequenas peças de processamento de torno CNC

Torno CNC de cama inclinada de metal

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

T5.1-100Q

Contacte-nos

Solicite um orçamento

Detalhes do produto

Marca:

SMTCL

Model Number:

T5.1-100Q

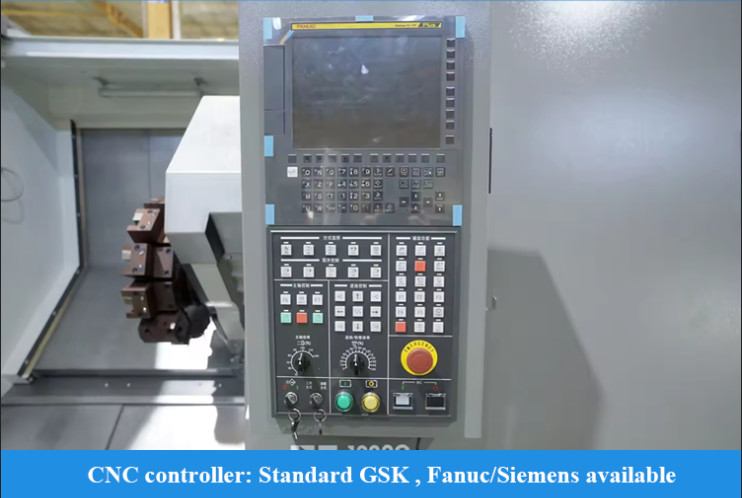

CNC Control System:

GSK/FANUC/SIEMENS

CNC or Not:

CNC

Key word:

Slant Bed Lathe CNC Machine

Max. swing over bed:

Φ420

Max. swing over slide:

Φ160

Max. Turned Length:

160 mm

Travel (X Axis):

145 mm

Travel (Z Axis):

205 mm

X/Z rapid traverse:

30 m/min

Max. Spindle Speed:

5000 r.p.m

Tool Post Stations:

Horizontal 8 station servo turret

Termos de pagamento e envio

Quantidade de ordem mínima

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

45 a 60 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

50 conjuntos por mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

Obtenha o melhor preço

Vídeo

Centro de torneamento CNC HTC40Hm Fuso de manga de comprimento BMT55 Servo Power Turret Centro de torneamento CNC com eixo Y

Obtenha o melhor preço

Vídeo

Leito inclinado CNC Torno HTC30H Processamento de alta precisão de várias peças de pequeno porte Torno CNC

Obtenha o melhor preço

Vídeo

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

SMTCL CNC Torno de Alta Precisão Processamento de Pequenas Peças T5.1-100Q Metal Slant Bed CNC Torno 0

Descrição do produto:

SMTCL CNC Torno de Alta Precisão Processamento de Pequenas Peças T5.1-100Q Metal Slant Bed CNC Torno

O novo torno CNC universal em série T5-Q/S tem bom corte capacidade, pode fazer várias peças de trabalho swing usinagem efornecer a melhor experiência de utilização, otimizada por profissionais Design e análise de software e fabricação avançadaTecnologia de inspecção no processo de montagem.

T5.1-100QA série ocupa pouco terreno que é adequado para preciosoPequena peçae em automóveis, rolamentos, acessórios

e indústria médica.

Características do produto:

1"High Precision" (Alta Precisão)

* Parafuso de chumbo pré-tirado C3

* Tecnologia de compensação de erros

* Quantificação padrão do processo

2, Alta Eficiência

* Dois eixos de alta e velocidade de movimento rápido

* Servo-cauda dividida

* Torre de servocutor de alta eficiência

3, Alta rigidez

* Cama de ferro fundido de alta qualidade e outras peças de fundição

* Rolamento de fuso de rolos cilíndricos de larga envergadura de dupla linha

* Estrutura da sela anti-dobragem

Detalhes do produto:

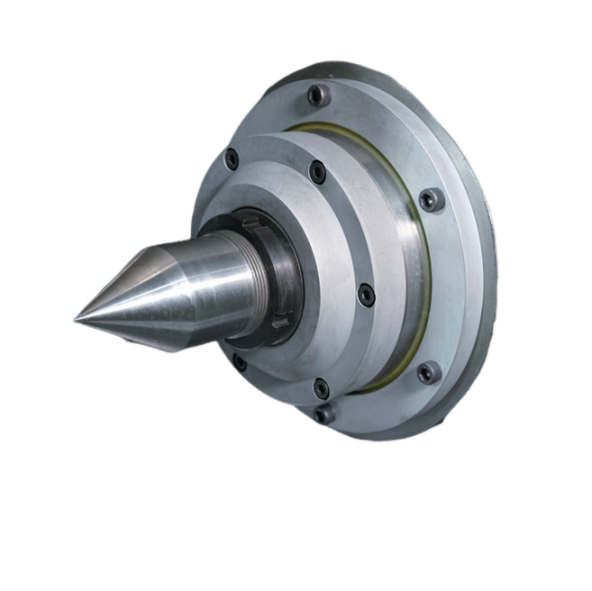

1- Segundo eixo de caudaEste tailstock como opção com rolamentos internos e rolamentos de esferas, pode melhorar a rigidez de corte no lado do tailstock, especialmente para peças de trabalho de eixo longas.

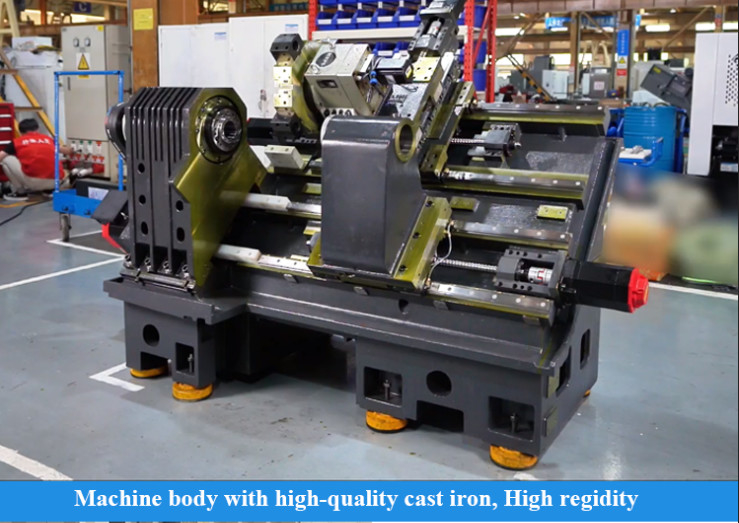

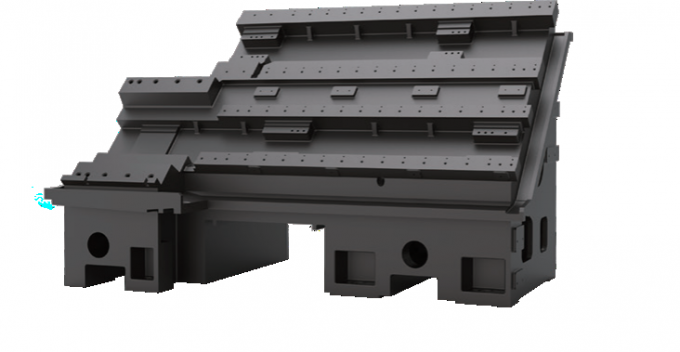

2. Ferro fundido de alta qualidade, estrutura de barra em forma de U, com forte rigidez; 45 graus em geral de cama inclinada, a boca de descarga de chip do lado da frente, efeito de descarga de chip é bom.

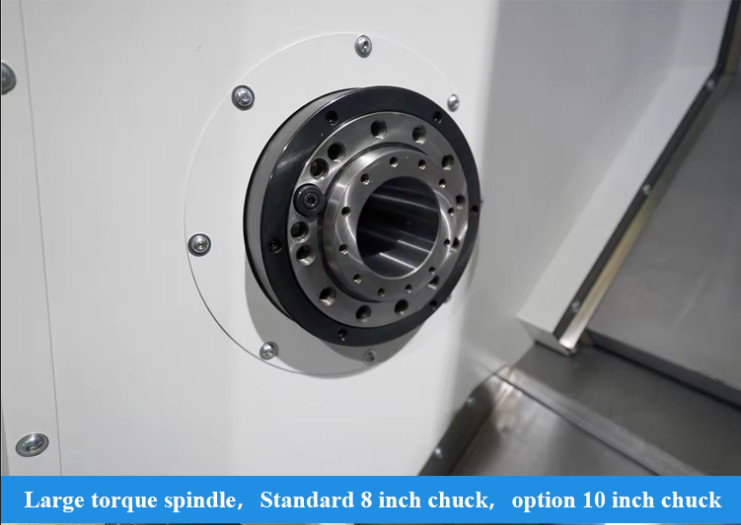

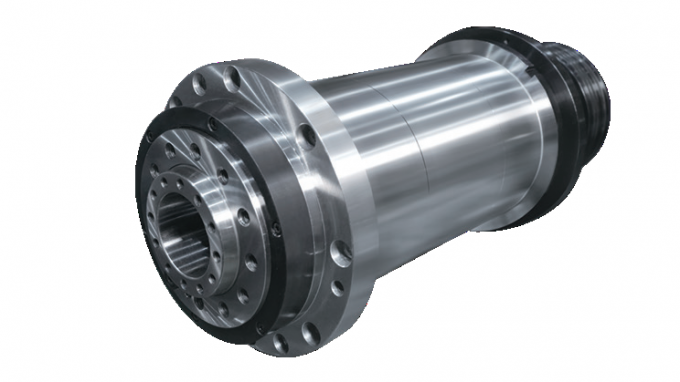

3.Fusão de alta rigidezA unidade de fuso do tipo de mangas de grande lacuna tem rolamentos de linha duplos e suportes de rolamentos de esferas para aumentar a rigidez e o binário do fuso, podendo obter um excelente resultado de corte pesado.

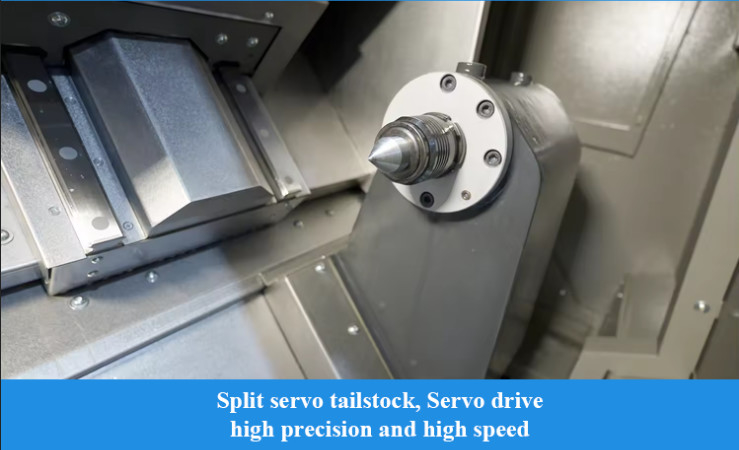

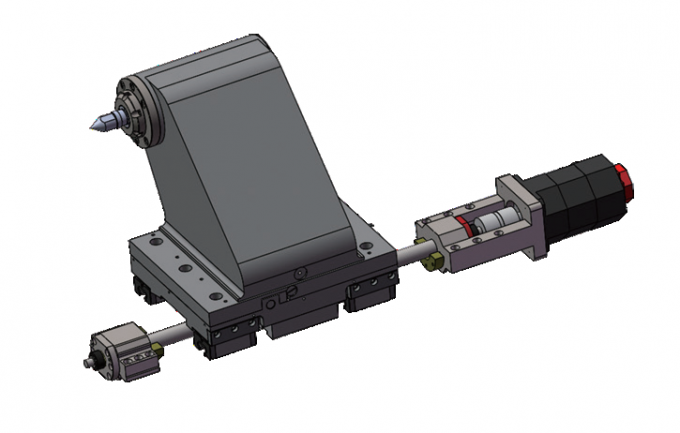

4.Tipos de servo-cavalos, motorizados por servo-cavalos, ajustando a velocidade de movimento e a força de elevação da cavalha de acordo com a procura da peça para obter um contacto rápido sem toque.Posição para cima-abaixo em posição de cauda separada, fácil de ajustar e melhorar a eficiência de manutenção.

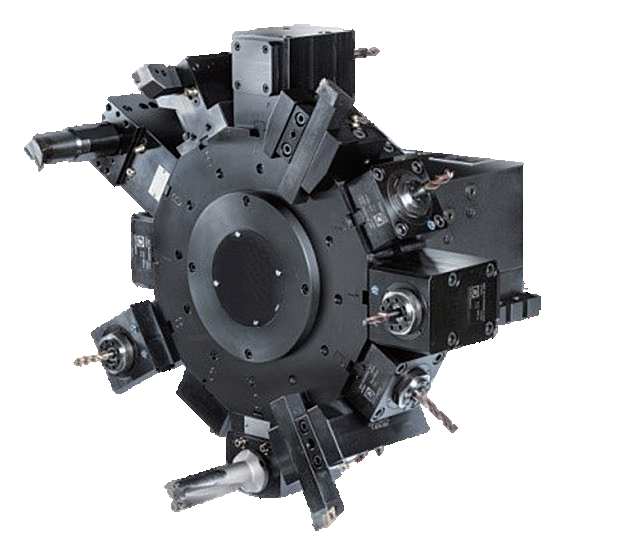

5. Servo transposição, processamento eficiente, otimização da estrutura da ferramenta, melhoria do desempenho geral; ferramenta de potência pode ser configurada para realizar a usinagem integrada de torno,moagem e perfuração.

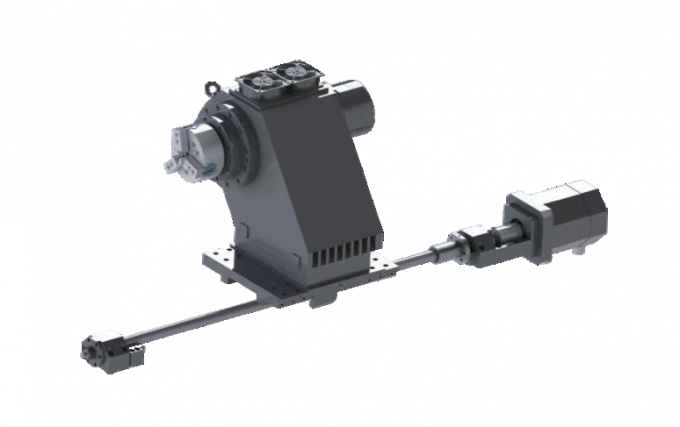

6.Módulo de sub-fuso subfuso como opção pode obter uma usinagem de processos múltiplos e melhorar a eficácia.

Parâmetros do produto:

Ponto		Unidade	T5.1-100Q	Observações
Diâmetro de rotação máximo		mm	160
Duração máxima de rotação		mm	160	Alteração dos diferentes parâmetros dos dispositivos
Diâmetro máximo do balanço sobre o leito		mm	Φ420
Diâmetro máximo do balanço sobre o deslizamento transversal		mm	Φ160
Espinha	Tipo de nariz do fuso		A2-5
	Diâmetro interno do rolamento dianteiro	mm	Φ90
	Tapeamento do furo do fuso		1:20; Φ62
	Furo de fuso	mm	Φ65
	Max. através do diâmetro da barra	mm	Φ44
	Diâmetro padrão do parafuso	polegada	6
	Velocidade máxima do fuso	r/min	5000	Sujeito a restrições de chuck e fixação
	Torque nominal do fuso	Nm	35 ((2000 r/min)
	Max. binário do fuso	Nm	70 ((1500r/min)
	Potência de saída do motor principal contínua /30 minutos	kW	7.5/11	Espinhas mecânicas
Dois eixos	Traversos rápidos do eixo X/Z	m/min	30
	Viagem no eixo X	mm	145
	Viagem no eixo Z	mm	205
Turretas	Forma da torre		Servo-torre horizontal de 8 posições
	Altura do centro da torre	mm	80
	Precisão de posicionamento de repetição da rotação da torre	Seg.	± 16
	Se o cortador pode ser selecionado perto		- Sim, sim.
Outros	Distância do centro do fuso até ao fundo do leito	mm	926
	Peso líquido da máquina	Quilos	2600
	Capacidade total de alimentação	KVA	23
	Dimensões totais (Longo X Largura X Altura)	mm	1750 × 1650 × 1650	Dimensão global
