Descrição do produto:

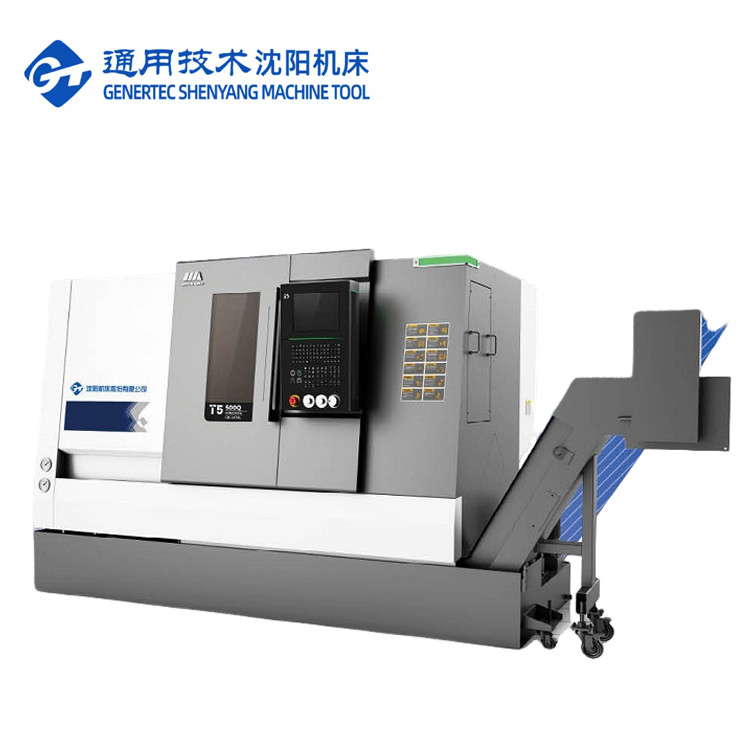

SMTCL CNC Torno FANUC 3 eixos Torno Máquina de moagem Combo T5.2-1000Q cama inclinada máquina de torno CNC
Torno CNC horizontal da série T5.2-1000Q, combinando tecnologia de controlo inteligente e tecnologia de fabrico avançada, tem alta precisão, alta eficiência e alta rigidez de corte.O software de análise de elementos finitos é usado para otimizar o projeto, analisar a distribuição dos pontos de tensão, reduzir a deformação das peças e alcançar a estrutura ideal de toda a máquina.As principais peças são todas feitas de materiais de ferro fundido de alta resistência, o que garante a minimização das vibrações durante o processo de corte e melhora a precisão de usinagem e a estabilidade do corte.
Características do produto:
1"High Precision" (Alta Precisão)
|
Ponto
|
Unidade
|
T5.2-1000Q
|
Observações
|
|
|
Diâmetro de rotação máximo
|
mm
|
360
|
|
|
|
Duração máxima de rotação
|
mm
|
1000
|
Alteração dos diferentes parâmetros dos dispositivos
|
|
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
Φ560
|
|
|
|
Diâmetro máximo do balanço sobre o deslizamento transversal
|
mm
|
Φ350
|
|
|
|
Espinha
|
Tipo de nariz do fuso
|
|
A2-6
|
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
Φ100
|
|
|
|
Tapeamento do furo do fuso
|
|
1:20; Φ70
|
|
|
|
Furo de fuso
|
mm
|
Φ65
|
|
|
|
Max. através do diâmetro da barra
|
mm
|
Φ50
|
|
|
|
Diâmetro padrão do parafuso
|
polegada
|
8
|
|
|
|
Velocidade máxima do fuso
|
r/min
|
4500
|
Sujeito a restrições de chuck e fixação
|
|
|
Torque nominal do fuso
|
Nm
|
136 ((769r/min)
|
|
|
|
Max. binário do fuso
|
Nm
|
245 ((576) r/min)
|
|
|
|
Potência de saída do motor principal contínua /30 minutos
|
kW
|
A Bíblia, 15/11
|
Espinhas mecânicas
|
|
|
Dois eixos
|
Traversos rápidos do eixo X/Z
|
m/min
|
30
|
|
|
Viagem no eixo X
|
mm
|
200 |
|
|
|
Viagem no eixo Z
|
mm
|
1050 |
|
|
|
Aquecimento
|

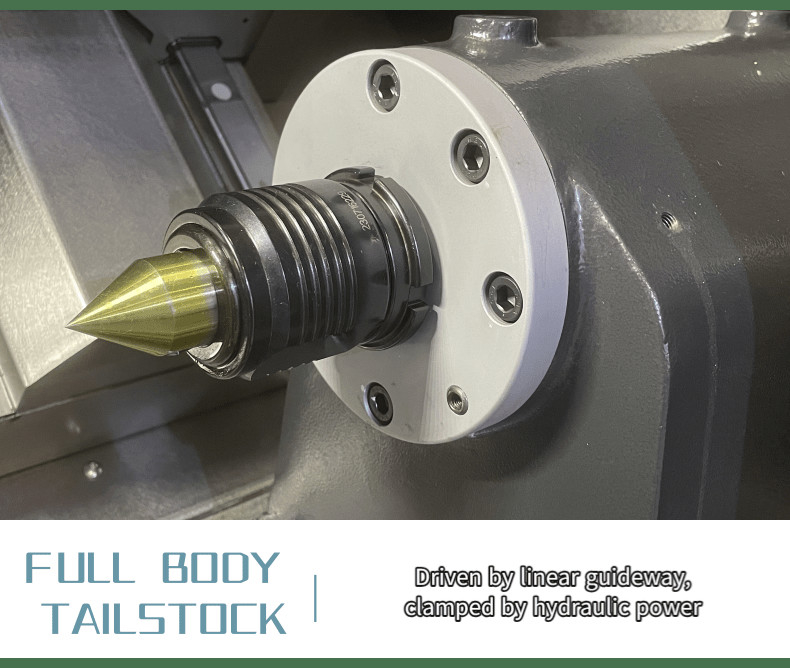

Viagens de cauda
|
mm
|
950 |
|
|
Pênis de cauda
|
Morse
|
MT-5
|
|
|
|

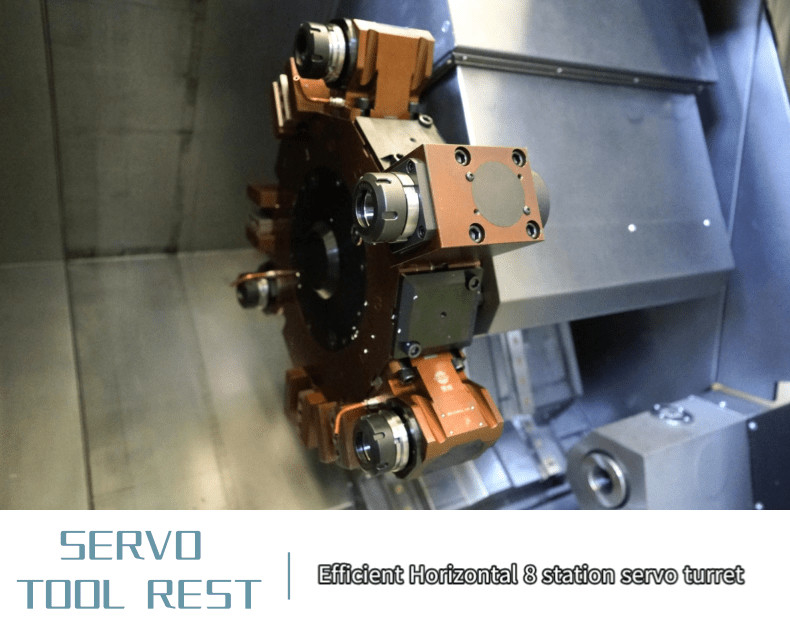

Turretas
|
Forma da torre
|
|
Servo-torre horizontal de 8 posições
|
|
|
Altura do centro da torre
|
mm
|
80 |
|
|
|
Precisão de posicionamento de repetição da rotação da torre
|
Seg.
|
± 16
|
|
|
|
Se o cortador pode ser selecionado perto
|
|
- Sim, sim.
|
|
|
|
Outros
|
Distância do centro do fuso até ao fundo do leito
|
mm
|
1015
|
|
|
Peso líquido da máquina
|
Quilos
|
4750
|
|
|
|
Capacidade total de alimentação
|
KVA
|
27
|
|
|
|
Dimensões totais (Longo X Largura X Altura)
|
mm
|
3620×1890×1900
|
Dimensão global
|
|
Aplicação na indústria:
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
