Qualidade Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada fábrica

Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada

Name: Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC 40H/1000
Availability: InStock

Marca: SMTCL

Número do modelo: HTC 40H/1000

Local de Origem: China

Certificação: CE ISO certification

Quantidade mínima de pedido: 1

Capacidade de fornecimento: 50 conjuntos por mês

Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Marca:	SMTCL	Número do modelo:	HTC 40H/1000
CNC ou não:	CNC	Palavra -chave:	Centro de torneamento CNC horizontal
Comprimento de Max.Cutting:	1000mm	Diâmetro de Máximo Corte.:	380mm
Max. A nadar dia. Sobre a cama.:	560mm	X Viagem do eixo:	200 mm
Z Viagem do eixo:	1050mm	Velocidade do eixo:	4500 r/min
Destacar	Torno CNC de eixo de motor de gaiola de bola , Torno CNC de longa distância , Torno CNC de alta eficiência

Descrição do produto

Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada 0

Descrição do Produto:

Torno CNC SMTCL de Alta Eficiência com Longo Curso e Cama Inclinada Torno CNC para Processamento de Eixo de Motor com Gaiola de Esferas

As novas gerações de tornos CNC HTC-H/S são otimizadas através de software profissional de design e análise. Montados, verificados e aprimorados com tecnologia avançada de fabricação e teste. Eles têm bom desempenho de corte e podem atender ao processamento de várias peças rotativas.
Tornos CNC HTC 40H/1000ocupam uma pequena área e são adequados para o processamento de alta precisão de várias peças de pequeno porte, atendendo efetivamente ao processamento de automóveis, rolamentos, hardware, equipamentos médicos e outras indústrias.

Características do Produto:

1, Alta Eficiência

● Alta velocidade de avanço rápido em dois eixos
● Contra-ponta servo dividida
● Porta-ferramentas servo de alta eficiência
● Processamento integrado multi-sequência com sub-fuso opcional

2, Alta Precisão

● Parafuso pré-esticado de alta precisão
● Tecnologia de compensação de erros
● Quantificação dos padrões de processo
● Padrões de inspeção rigorosos

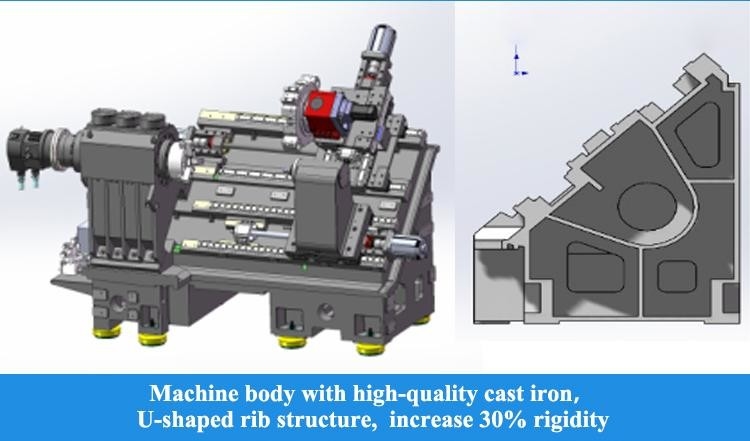

3, Alta Rigidez

● Cama de ferro fundido de alta qualidade e outras peças fundidas chave

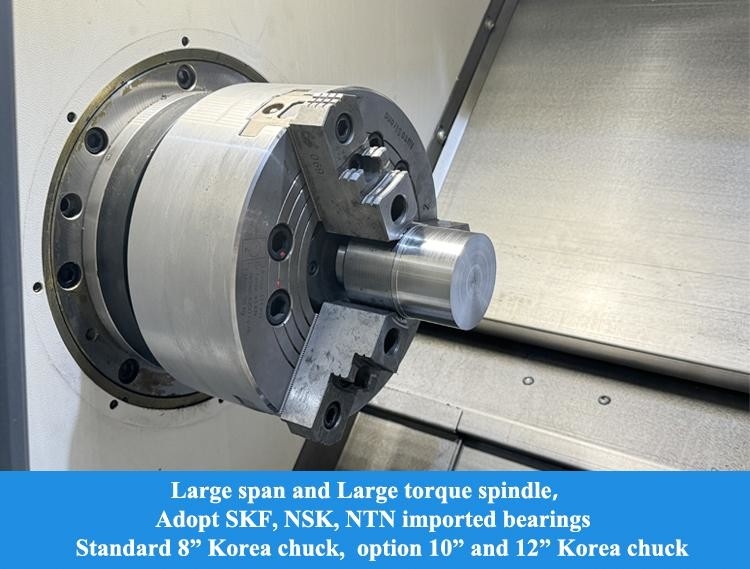

● Unidade de fuso de grande vão
● Folga da cama anti-flexão em forma de arco
● Contra-ponta com estrutura de fuso pequena

Detalhes do Produto:

Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada 1

Velocidade de movimento rápido: 30m/min

O servomotor é conectado diretamente ao fuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem folga. Os guias dos eixos X e Z adotam guias lineares de rolamento importados para garantir alta rigidez, bom desempenho dinâmico e precisão, aumentar a velocidade de operação e melhorar a eficiência da produção.

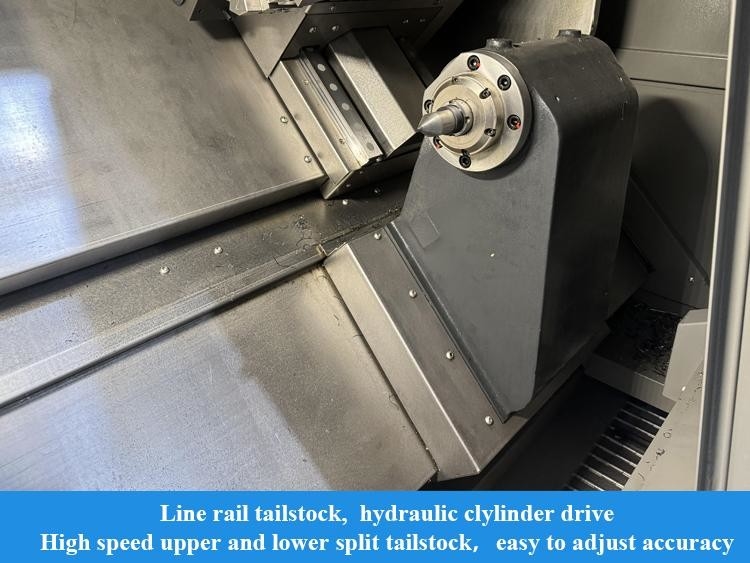

Contra-ponta Servo Dividida

A contra-ponta pode ser movida de forma servo-acionada opcional, que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da contra-ponta e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a contra-ponta se aproxime rapidamente da peça e aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto. Melhorar a eficiência de substituição da produção. Adota uma contra-ponta dividida superior e inferior, fácil de ajustar a precisão e melhorar a eficiência da manutenção.

Estrutura pré-tensionada de fixação dupla

O eixo X desenvolve uma estrutura de suporte de fixação dupla e usa um parafuso pré-esticado para efetivamente compensar a deformação pré-esticada e a deformação causada pelo aumento da temperatura. Ele coopera com uma estrutura de vedação especial para reduzir o aumento da temperatura do parafuso, alcançando assim alta precisão e alta estabilidade de alimentação da máquina-ferramenta

Configuração do eixo Y

Configuração opcional do eixo Y, combinada com torre motorizada BMT, estrutura de eixo C de alta precisão e uma variedade de porta-ferramentas motorizados, pode realizar o processamento de superfícies complexas com uma única instalação.

Fuso de esferas de alta precisão

Ele usa um parafuso de alta qualidade importado de grau C3 e um guia de grau H, e é acionado diretamente por um servomotor para obter excelente precisão de operação.

Sela anti-flexão

O vão do guia é razoavelmente ampliado, a estrutura do sistema de movimento é otimizada e o corpo principal da sela da cama é projetado em forma de arco para garantir a rigidez geral dos componentes importantes.

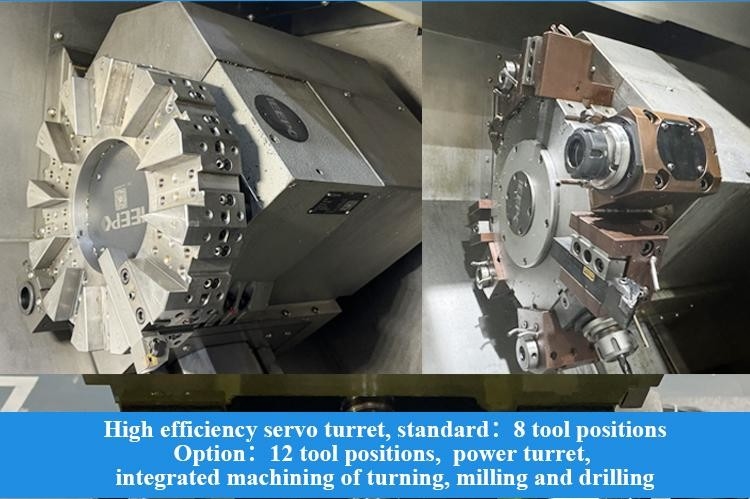

Torre motorizada servo eficiente

Interface BMT padrão, conexão de alta rigidez; a ferramenta é acionada pela interface DIN1809, que tem transmissão confiável e baixa taxa de falhas; o motor de acionamento é montado lateralmente e compacto em estrutura; é equipado com eixo C de alta precisão e dispositivo de freio para obter processamento integrado de alta eficiência de torneamento, fresamento e furação.

Porta-ferramentas de resfriamento interno

O porta-ferramentas de resfriamento interno opcional e a saída de água do centro da ferramenta realizam a remoção eficiente de cavacos durante a usinagem de furos internos e garantem a qualidade do processamento

Capacidade de fresamento da ferramenta acionada

Material da peça: HT200

Modelo da ferramenta: Ф16 broca helicoidal
fresa
Estado de resfriamento: resfriamento a água
Parâmetros do Produto:

Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Estado de resfriamento: resfriamento a água
Parâmetros do Produto:

Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada 10

Projeto

Unidade	HTC40H(Q)/500	HTC40H	(Q)/1000Diâmetro máx. de corte
mm	2750×1890×1900	Comprimento máx. de corte	Comprimento máx. de corte
mm	2750×1890×1900	920	Diâmetro máx. de giro sobre a cama
mm	2750×1890×1900	Diâmetro máx. de giro sobre o carro	Diâmetro máx. de giro sobre o carro
mm	2750×1890×1900	Fuso	Fuso
Modelo do nariz do fuso
A2-6		Diâmetro interno do rolamento dianteiro	Diâmetro interno do rolamento dianteiro
mm	2750×1890×1900	Precisão de posicionamento repetido do indexador da torre	Precisão de posicionamento repetido do indexador da torre
1:20;Φ70		Diâmetro do furo do fuso	Diâmetro do furo do fuso
Φ65		Diâmetro máx. da barra	Diâmetro máx. da barra
mm	2750×1890×1900	Diâmetro padrão da placa	Diâmetro padrão da placa
polegada	8	Faixa de velocidade do fuso	Faixa de velocidade do fuso
r/min	4500	Torque nominal do fuso	Torque nominal do fuso
N·m	245(576r/min)	Torque máx. do fuso	Torque máx. do fuso
N·m	245(576r/min)	Potência de saída do motor principal contínua/15 min.	Potência de saída do motor principal contínua/15 min.
kW	11/15	Eixo X/Z	Eixo X/Z
Movimento rápido do eixo X/Z
m/min	30	Curso do eixo X	Curso do eixo X
mm	2750×1890×1900	Curso do eixo Z	Curso do eixo Z
mm	2750×1890×1900	1050	Contra-ponta
Curso da contra-ponta
mm	2750×1890×1900	920	Método de acionamento da contra-ponta
Acionamento hidráulico		Cone do furo da contra-ponta	Cone do furo da contra-ponta
Morse	MT-5	Torre	Torre
Tipo de torre
Torre servo horizontal de 8 estações		Altura do centro	Altura do centro
mm	2750×1890×1900	Precisão de posicionamento repetido do indexador da torre	Precisão de posicionamento repetido do indexador da torre
Seg.	±1.6	Se pode escolher a ferramenta próxima	Se pode escolher a ferramenta próxima
sim		Outros	Outros
Distância entre o centro do fuso e o chão
mm	2750×1890×1900	Peso líquido da máquina-ferramenta	Peso líquido da máquina-ferramenta
kg	4200	4750	Capacidade elétrica total
KVA	27	Dimensões totais (CxLxA)	Dimensões totais (CxLxA)
mm	2750×1890×1900	3620×1890×1900	Observação: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, consulte o produto real.
Configuração padrão:

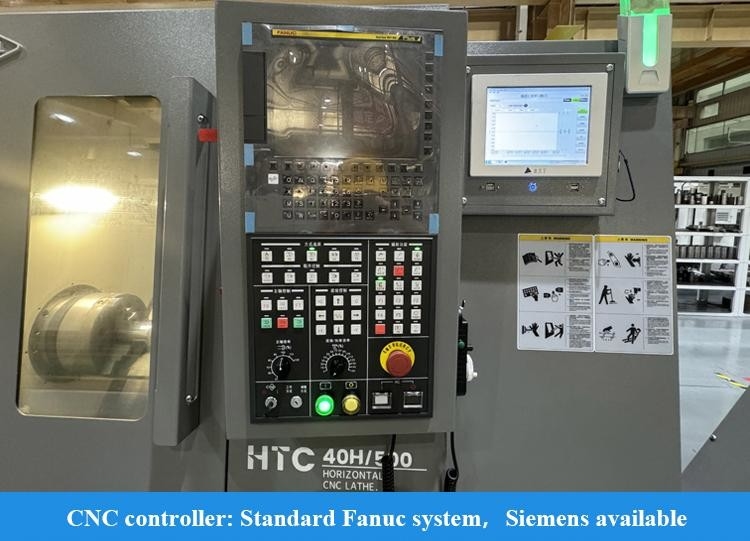

1, Sistema FANUC-0i-TF Plus (5) (Série H/S) 2, Sistema GSK988TA (Série Q) 3, Fuso tipo manga 4, Cilindro de óleo de placa oca 5, Carro de ferramentas servo de 8 estações Configuração opcional:	1, Sistema Siemens 2, Medidor de ajuste de ferramentas 3, Carro de ferramentas servo de 12 estações 4, Medição da peça 5, Carro de ferramentas elétrico 6, Coletor de névoa de óleo 7, Unidade de remoção de cavacos traseira 8, Detecção de danos na ferramenta 9, Porta pneumática NOSSO Serviço:

Garantir que você receba uma máquina de alta qualidade

1. Cada peça precisa ser inspecionada
2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
Por que nos escolher:

● Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar

● 30 anos + de história de P&D, a empresa foi fundada em 1993
● Fabricante de alta tecnologia com capacidade de pesquisa e design
● Sistema de fornecimento estável e maduro
● Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
● Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
● Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:

Bem-vindo para nos visitar!

A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento e fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.

Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!

Nossa Fábrica:

Exposição:

Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada 12

Perguntas frequentes:

Torno CNC HTC40H de Alta Eficiência com Motor de Gaiola de Esferas de Longo Curso para Processamento de Eixos SMTCL Torno CNC de Bancada Inclinada 13

Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.

Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.

Q4: Quais são seus termos de garantia?

Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,

a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?

Pré-venda: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, Orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?

Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são

realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?

Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos em tempo hábil para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.

Q8: Quais são as condições de pagamento?

T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
