Qualidade Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC fábrica

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC

Name: Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC 40H/500
Availability: InStock

Marca: SMTCL

Número do modelo: HTC 40H/500

Local de Origem: China

Certificação: CE ISO certification

Quantidade mínima de pedido: 1

Capacidade de fornecimento: 50 conjuntos por mês

Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Marca:	SMTCL	Número do modelo:	HTC 40H/500
CNC ou não:	CNC	Palavra -chave:	Centro de torneamento CNC horizontal
Comprimento de Max.Cutting:	500mm	Diâmetro de Máximo Corte.:	380mm
Max. A nadar dia. Sobre a cama.:	560mm	X Viagem do eixo:	200 mm
Z Viagem do eixo:	560mm	Velocidade do eixo:	4500 r/min
Destacar	Aço de motor Torneio CNC , Mandrels de automóveis Torno CNC , Eixo de engrenagem Torno CNC

Descrição do produto

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 0

Descrição do produto:

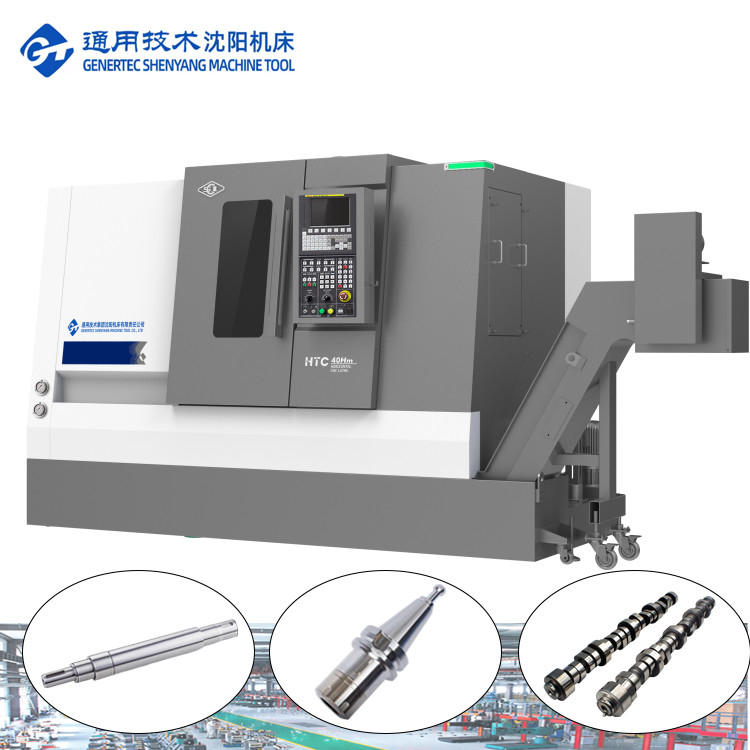

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

As tornas CNC HTC-H/S de nova geração são otimizadas através de um software de design e análise profissional, montadas, verificadas e melhoradas com tecnologia avançada de fabricação e teste.Eles têm bom desempenho de corte e pode atender ao processamento de várias peças rotativas.
Tornos CNC HTC 40H/500ocupam uma pequena área e são adequados para o processamento de alta precisão de várias peças de pequeno porte, atendendo efetivamente ao processamento de automóveis, rolamentos, hardware, indústrias médicas e outras.

Características do produto:

1, Alta Eficiência

◆ Velocidade de travessia rápida de dois eixos
◆ Servo-cauda dividida
◆ Portador de ferramentas servo de alta eficiência
◆ Processamento integrado multi-sequência por sub-fuso opcional

2"High Precision" (Alta Precisão)

◆ Parafuso pré-estirado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção

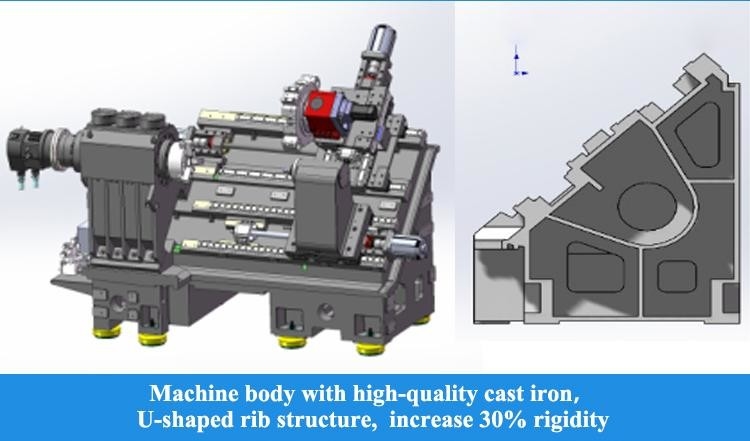

3, Alta rigidez

◆ Cama de ferro fundido de alta qualidade e outros materiais de fundição

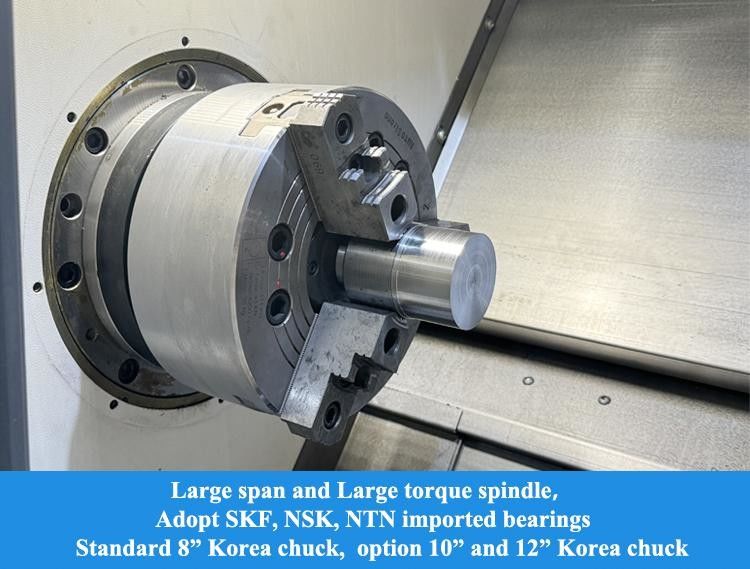

◆ Unidade de fuso de grande comprimento
◆ Espaço em forma de arco no leito anti-dobragem
◆ Pequena estrutura de fuso

Detalhes do produto:

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 1

Velocidade de movimento rápida: 30 m/min

O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 2

Servo-cauda dividida

A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a cauda se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção

O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 3

Estrutura pré-tensão dupla fixa

O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 4

Configuração do eixo Y

A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 5

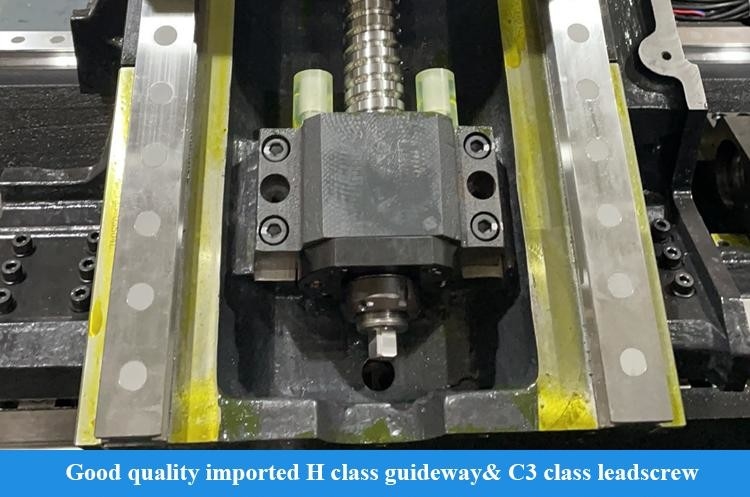

Parafusos de esferas de alta precisão

Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 6

Sade anti-dobragem

O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 7

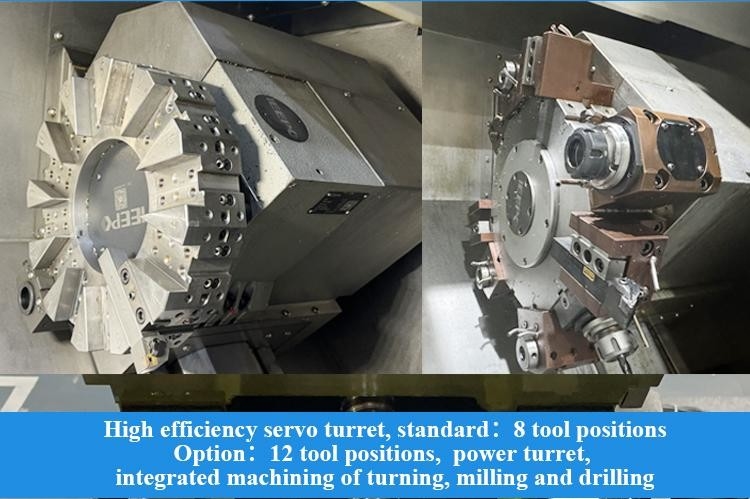

Turretas de servo-alimentação eficientes

Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 8

Detentor interno de ferramentas de arrefecimento

Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 9

Capacidade de fresagem de ferramentas a motor

Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água

Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 10

Parâmetros do produto:

Projeto	Unidade	HTC 40H/500	HTC 40H/1000
Max, a cortar dia.	mm	Φ380	Φ380
Max. comprimento de corte	mm	500	1000
Max. A nadar dia. Sobre a cama.	mm	Φ560	Φ560
Max. dia de natação. no deslizamento	mm	Φ350	Φ350
Espinha
Modelo de nariz de fuso		A2-6	A2-6
Diâmetro interno do rolamento frontal.	mm	100	100
Conicidade do fuso e tamanho do buraco		1:20;Φ70	1:20;Φ70
Diâmetro do buraco do fuso		Φ65	Φ65
Max. Bar dia.	mm	Φ50	Φ50
Dia de chuque padrão.	polegada	8	8
Faixa de velocidade do fuso	r/min	4500	4500
Torque nominal do fuso	N·m	136 ((769r/min)	136 ((769r/min)
Max. torque do fuso	N·m	245 ((576) r/min)	245 ((576) r/min)
Potência de saída do motor principal contínua/15 min.	kW	A Bíblia, 15/11	A Bíblia, 15/11
Eixo X/Z
Movimento rápido do eixo X/Z	m/min	30	30
Viagem no eixo X	mm	200	200
Viagem no eixo Z	mm	560	1050
Aquecimento
Viagens de cauda	mm	500	920
Método de condução de cauda		Acionamento hidráulico	Acionamento hidráulico
Tailstock conical hole conical	Morse	MT-5	MT-5
Turretas
Tipo de torre		Servo-torreira horizontal de 8 estações	Servo-torreira horizontal de 8 estações
Altura do centro	mm	100	100
Precisão de posicionamento de repetição da indexação da torre	Seg.	± 16	± 16
Se pudesse escolher ferramenta perto		- Sim, sim.	- Sim, sim.
Outros
Distância entre o centro do fuso e o piso	mm	1015	1015
Peso líquido da máquina-ferramenta	Quilos	4200	4750
Capacidade elétrica total	KVA	27	27
Dimensões globais ((LxWxH)	mm	2750×1890×1900	3620×1890×1900
Nota: Os parâmetros indicados no quadro são apenas de referência.

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

Grupo SMTCL e SYMGÉ a nossa fábrica colaboradora. Tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de perfuração nasceram aqui.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

Torno CNC Horizontal HTC40H/500 Mandris Automotivos Eixos de Motor Eixos de Engrenagem Processamento Torno CNC 12

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.

Destaques do produto

Descrição do produto: SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC As tornas CNC HTC-H/S de nova geração são otimizadas através de um software de design e análise profissional, montadas, verificadas e melhoradas com ...
