Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

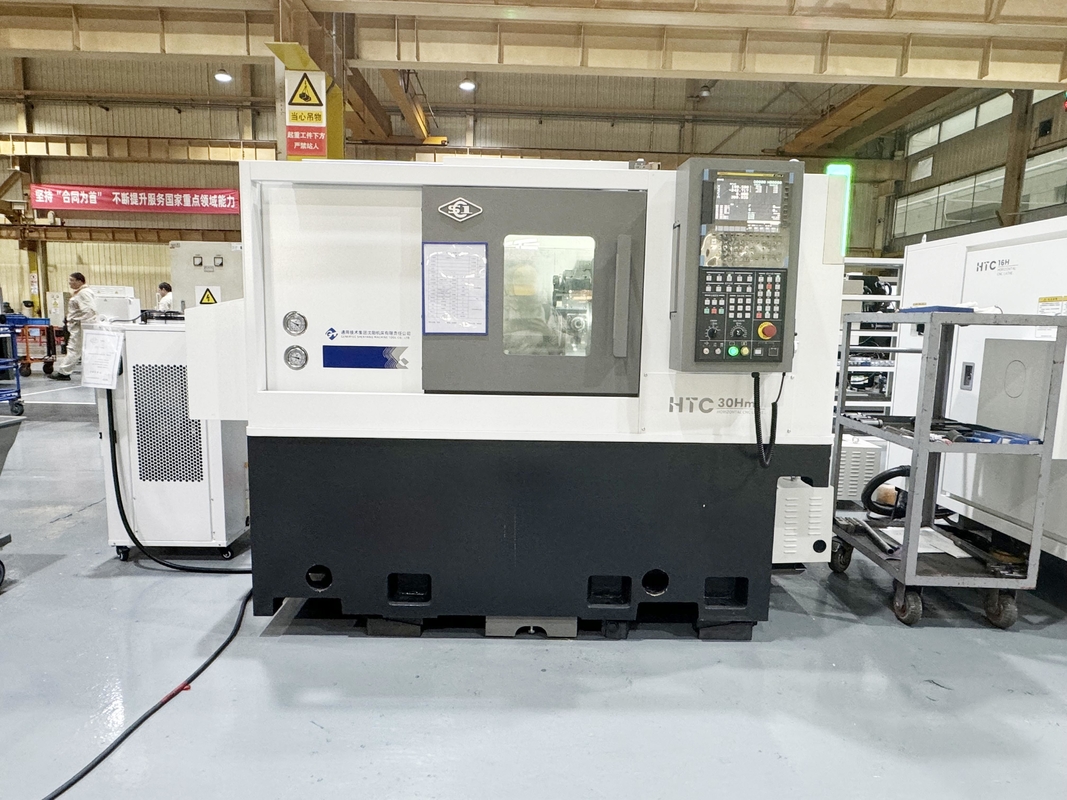

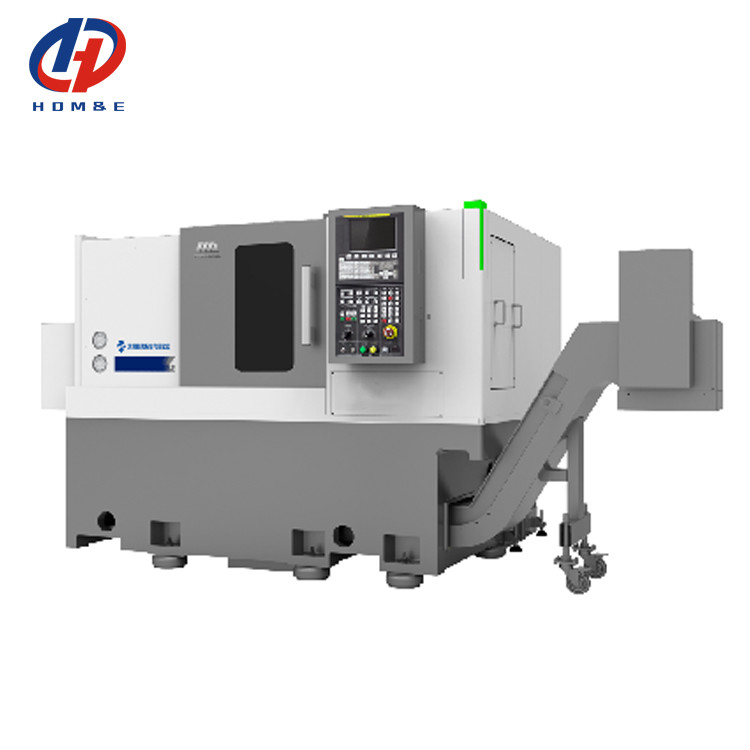

Máquina de torno CNC HTC 30H

Máquina de torneamento de metais de precisão

Processamento de rolamentos de automóveis Máquina de torno CNC

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

HTC 30H

Contacte-nos

Solicite um orçamento

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Detalhes do produto

Marca:

SMTCL

Model Number:

HTC 30H

CNC or Not:

CNC

Key word:

Horizontal CNC Turning Center

Max.cutting length:

500mm

Max. cutting dia.:

300mm

Max. swiming dia.over bed:

420mm

X axis travel:

160mm

Z axis travel:

560mm

Spindle speed:

4500 r/min

Termos de pagamento e envio

Quantidade de ordem mínima

1

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

45 a 60 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

50 conjuntos por mês

PRODUTOS RELACIONADOS

Bom preço. SMTCL Hard Rail CNC Lathe HTC40S Alta rigidez Large Span A2-8 Velocidade do fuso 4000r/min Slant Bed CNC Lathe on-line

Vídeo

SMTCL Hard Rail CNC Lathe HTC40S Alta rigidez Large Span A2-8 Velocidade do fuso 4000r/min Slant Bed CNC Lathe

Obtenha o melhor preço

Bom preço. SMTCL CNC Lathe Milling Machine Combo T5.2-500Q Balanço Diâmetro 560mm Fanuc Slant Bed CNC Lathe on-line

Vídeo

SMTCL CNC Lathe Milling Machine Combo T5.2-500Q Balanço Diâmetro 560mm Fanuc Slant Bed CNC Lathe

Obtenha o melhor preço

Bom preço. SMTCL CNC Lathe Pequenas Peças de Processamento de Tamanho T5.1-500Q Precision Metal CNC Slant Bed Lathe on-line

Vídeo

SMTCL CNC Lathe Pequenas Peças de Processamento de Tamanho T5.1-500Q Precision Metal CNC Slant Bed Lathe

Obtenha o melhor preço

Bom preço. SMTCL CNC Torno T5.2-1000Q Torno e moagem combo eixo Y Tipo de centro de torneamento de cama inclinada de metal Torno CNC on-line

Vídeo

SMTCL CNC Torno T5.2-1000Q Torno e moagem combo eixo Y Tipo de centro de torneamento de cama inclinada de metal Torno CNC

Obtenha o melhor preço

Contacte-nos

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 0

Descrição do produto:

Máquina de torneamento de metais de precisão SMTCL Máquina de torneamento CNC de processamento de rolamentos de automóveis HTC 30H

As tornas CNC HTC-H/S de nova geração são otimizadas através de um software de design e análise profissional, montadas, verificadas e melhoradas com tecnologia avançada de fabricação e teste.Eles têm bom desempenho de corte e pode atender ao processamento de várias peças rotativas.
Tornos CNC HTC 30Hocupam uma pequena área e são adequados para o processamento de alta precisão de várias peças de pequeno porte, atendendo efetivamente ao processamento de automóveis, rolamentos, hardware, indústrias médicas e outras.

Características do produto:

1, Alta Eficiência

◆ Velocidade de travessia rápida de dois eixos
◆ Servo-cauda dividida
◆ Portador de ferramentas servo de alta eficiência
◆ Processamento integrado multi-sequência por sub-fuso opcional

2"High Precision" (Alta Precisão)

◆ Parafuso pré-estirado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção

3, Alta rigidez

◆ Cama de ferro fundido de alta qualidade e outros materiais de fundição

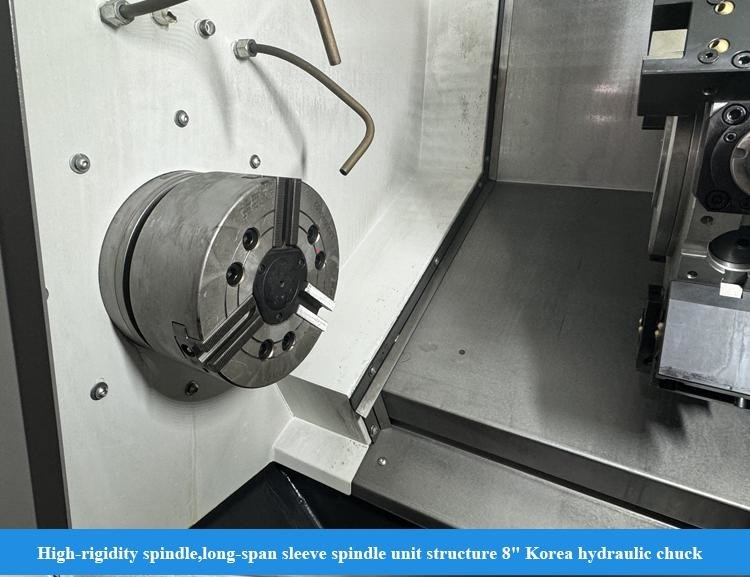

◆ Unidade de fuso de grande comprimento
◆ Espaço em forma de arco no leito anti-dobragem
◆ Pequena estrutura de fuso

Detalhes do produto:

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 1

Velocidade de movimento rápida: 30 m/min

O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 2

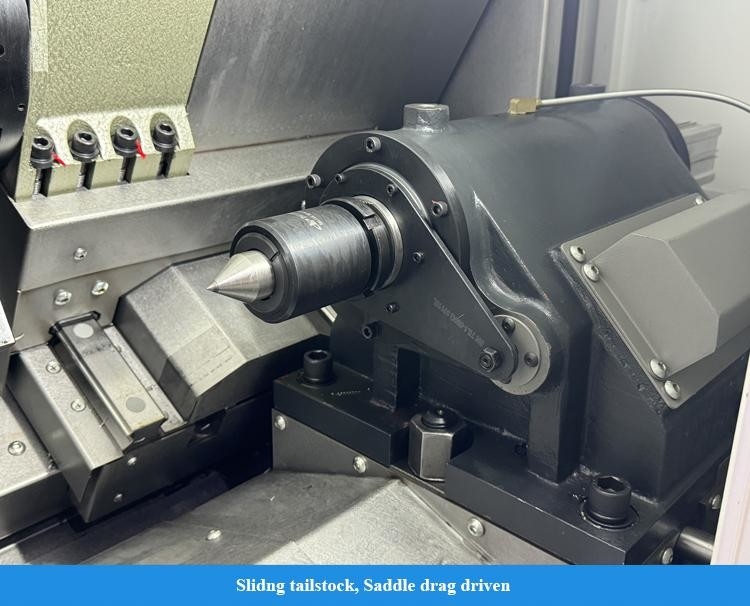

Servo-cauda dividida

A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a cauda se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção

O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 3

Estrutura pré-tensão dupla fixa

O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 4

Configuração do eixo Y

A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 5

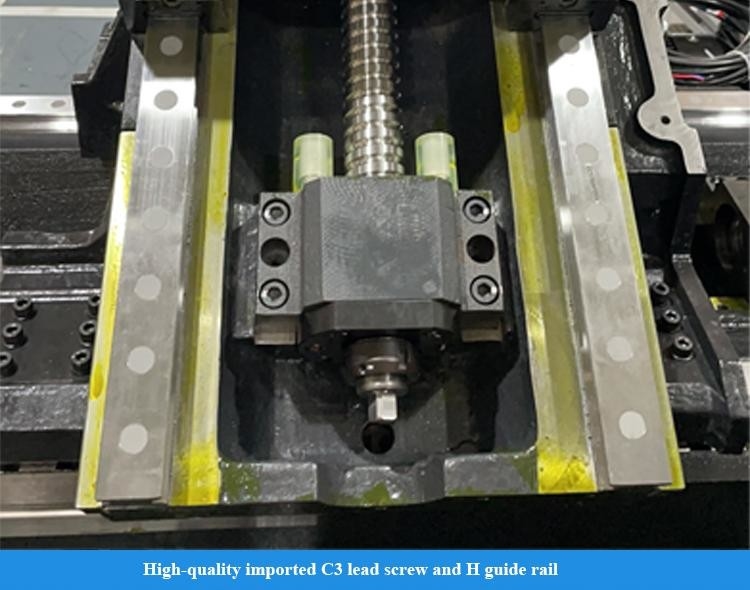

Parafusos de esferas de alta precisão

Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 6

Sade anti-dobragem

O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 7

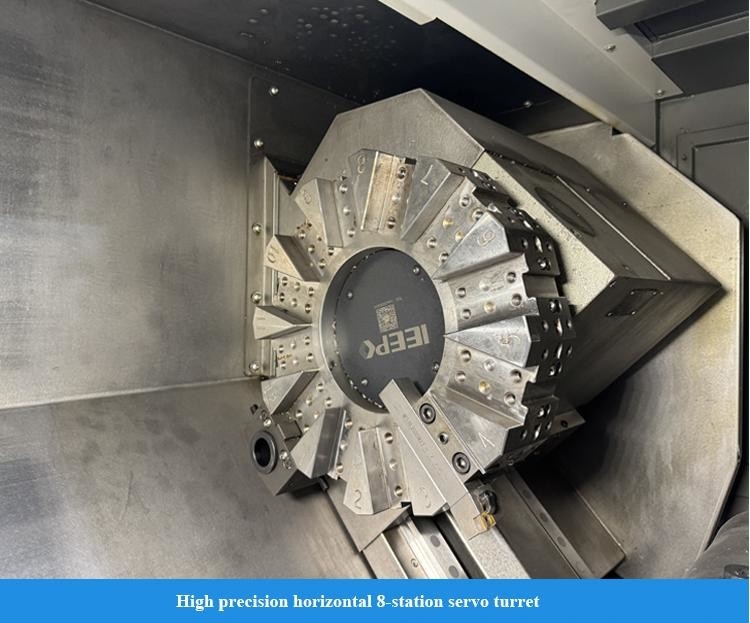

Turretas de servo-alimentação eficientes

Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 8

Detentor interno de ferramentas de arrefecimento

Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos 9

Capacidade de fresagem de ferramentas a motor

Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água

Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água

Parâmetros do produto:

Projeto	Unidade	HTC 30H
Max, a cortar dia.	mm	Φ300
Max. comprimento de corte	mm	500
Max. A nadar dia. Sobre a cama.	mm	Φ420
Max. dia de natação. no deslizamento	mm	Φ280
Espinha
Modelo de nariz de fuso		A2-6
Diâmetro interno do rolamento frontal.	mm	100
Conicidade do fuso e tamanho do buraco		1:20;Φ70
Diâmetro do buraco do fuso		Φ65
Max. Bar dia.	mm	Φ50
Dia de chuque padrão.	polegada	8
Faixa de velocidade do fuso	r/min	4500
Torque nominal do fuso	N·m	100 ((769r/min)
Max. torque do fuso	N·m	180 ((576 r/min)
Potência de saída do motor principal contínua/15 min.	kW	11 de setembro
Eixo X/Z
Movimento rápido do eixo X/Z	m/min	30
Viagem no eixo X	mm	160
Viagem no eixo Z	mm	560
Aquecimento
Viagens de cauda	mm	300
Método de condução de cauda		Tração da sela
Viagem de mangas de cauda	mm	100
Dia da manga do rabo.	mm	Φ100
Tailstock conical hole conical	Morse	MT-5
Turretas
Tipo de torre		Servo-torreira horizontal de 8 estações
Altura do centro	mm	80
Precisão de posicionamento de repetição da indexação da torre	Seg.	± 16
Se pudesse escolher ferramenta perto		- Sim, sim.
Outros
Distância entre o centro do fuso e o piso	mm	936
Peso líquido da máquina-ferramenta	Quilos	3500
Capacidade elétrica total	KVA	23
Dimensões globais ((LxWxH)	mm	2295×1680×1650
Nota: Os parâmetros indicados no quadro são apenas de referência.

O NOSSO Serviço:

1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

Grupo SMTCL e SYMGÉ a nossa fábrica colaboradora. Tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de perfuração nasceram aqui.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

Exposição:

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
