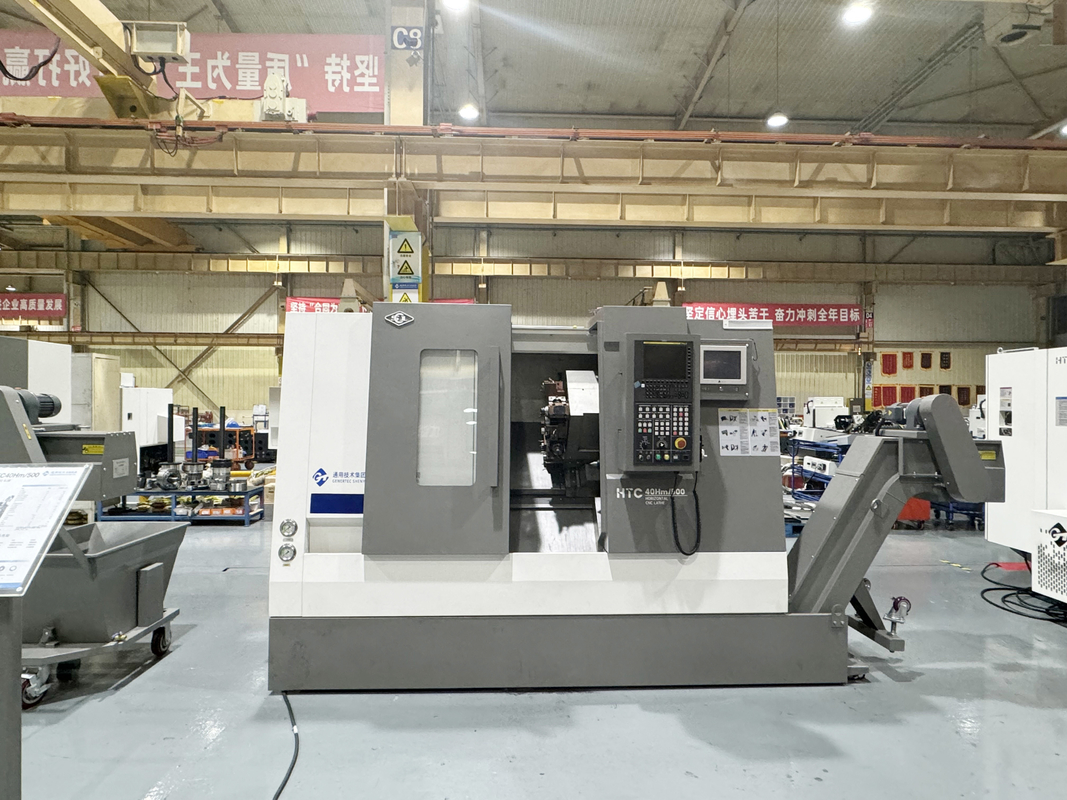

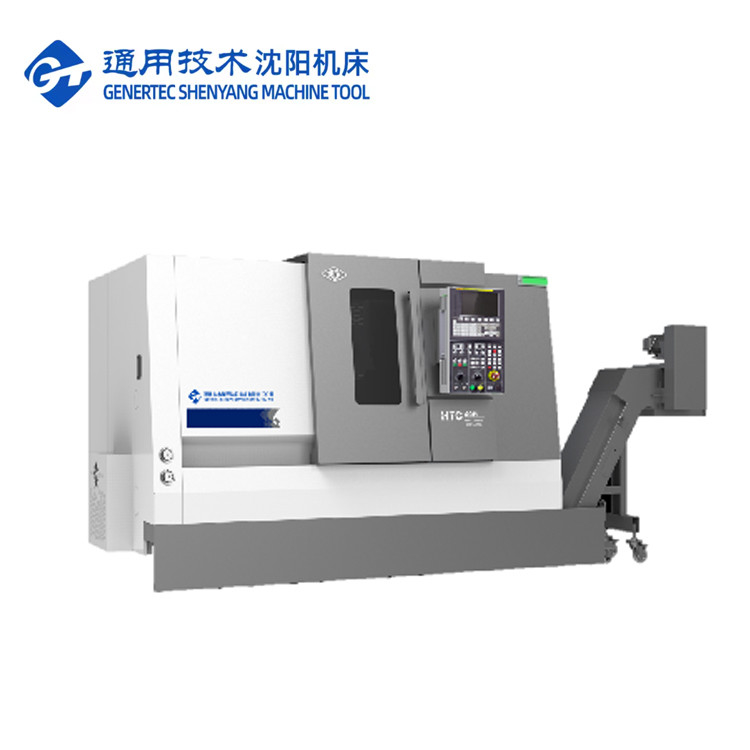

SMTCL CNC Turning Center Long-span Spindle HTC40Hm BMT55 Servo Power Turret CNC Turning Center com eixo Y
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC 40Hm/500 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Centro de torneamento CNC horizontal |
| Comprimento de Max.Cutting: | 450 mm | Máx. diâmetro de corte.: | 350mm |
| Máx. dia de natação. sobre a cama: | 560mm | Curso do eixo X: | 220 mm |
| Curso do eixo Z: | 510mm | Velocidade do fuso: | 4500 r/min |
| Destacar |
BMT55 Torre de alimentação horizontal de 12 estações,Centro de torneamento CNC HTC40Hm,Centro de torneamento CNC com eixo Y |
||
Descrição do produto
O centro de viragem horizontal HTC40Hm foi montado e melhorado através de análise científica, otimização e tecnologias avançadas de fabricação e teste.Tem excelente desempenho de corte e pode atender aos requisitos de processamento de várias partes rotativas. Equipado com uma torreta servo-driven, pode realizar métodos de processamento, tais como torneamento, fresagem e perfuração.A cauda pode se aproximar fortemente a alta velocidade sem impactoO sistema de pressão é um sistema de pressão de alta precisão e de boa estabilidade, adequado para o processamento de peças em muitas indústrias.
- De alta eficiência, para servo-ferramenta
- Servo-cauda dividida
- Alta velocidade de movimento rápido de dois eixos
- Configuração opcional do eixo Y para obter um processamento integrado multi-sequência
- Parafusos pré-elásticos de alta precisão
- Tecnologia de compensação de erros
- Quantificação das normas de processo
- Normas de inspecção rigorosas
- De ferro fundido de alta qualidade

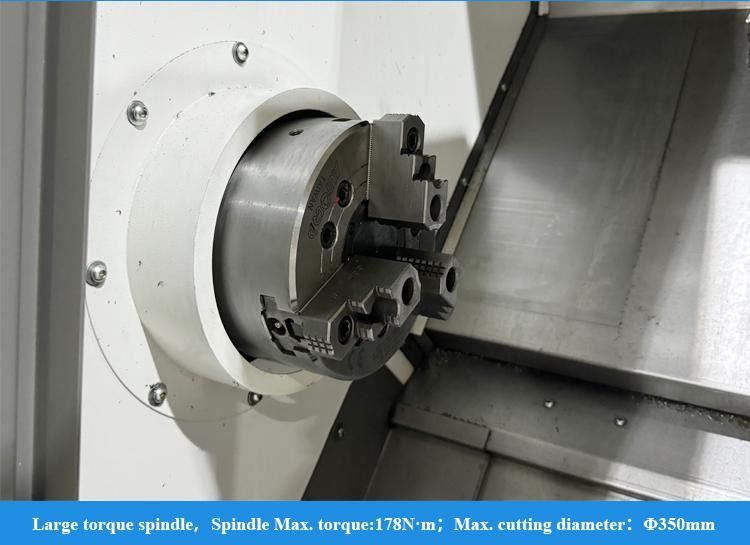

- Unidade de fuso de grande diâmetro
- Cadeira anti-dobragem em forma de arco
- Pequena estrutura de fuso
O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.

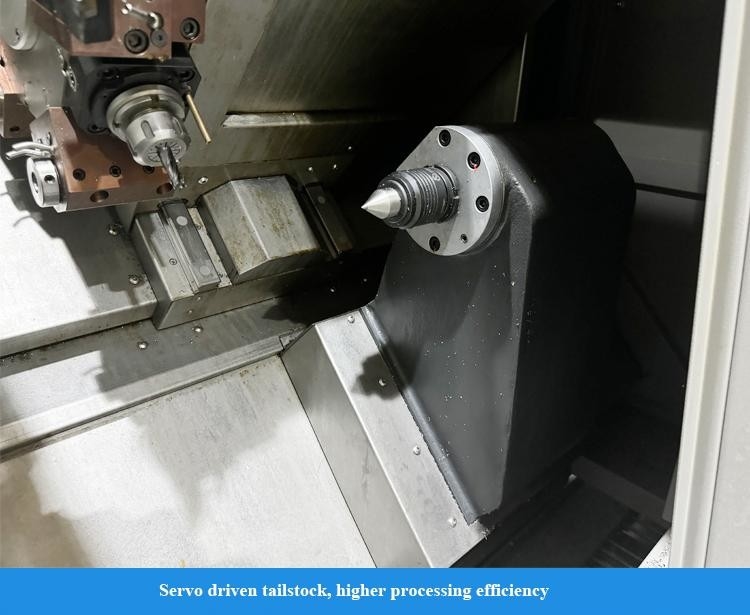

A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que o tailstock se aproxime rapidamente da peça de trabalho e se aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto.Adota uma cauda superior e inferior dividida., fácil de ajustar a precisão e melhorar a eficiência da manutenção.
O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta
A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.
Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.
O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..

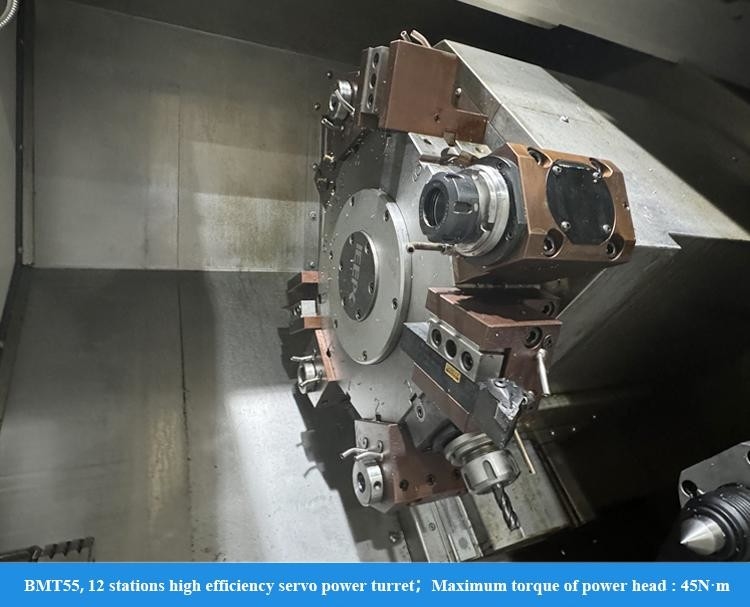

Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.
Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta para realizar a remoção eficiente de chips durante o usinagem de buracos internos e garantir a qualidade do processamento
Material da peça: HT200
Modelo de ferramenta: Fresa de ombro quadrado Ф20
Estado de arrefecimento: arrefecimento por água
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água
| Projeto | Unidade | HTC 40H ((Q) m/500 | HTC 40H ((Q) m/1000 |
|---|---|---|---|
| Max, a cortar dia. | mm | Φ350 | Φ350 |
| Max. comprimento de corte | mm | 450 | 950 |
| Max. A nadar dia. Sobre a cama. | mm | Φ560 | Φ560 |
| Max. dia de natação. no deslizamento | mm | Φ350 | Φ350 |
| Espinha | |||
| Modelo de nariz de fuso | A2-6 | A2-6 | |
| Diâmetro interno do rolamento frontal. | mm | 100 | 100 |
| Conicidade do fuso e tamanho do buraco | 1:20;Φ70 | 1:20;Φ70 | |
| Diâmetro do buraco do fuso | Φ65 | Φ65 | |
| Max. Bar dia. | mm | Φ50 | Φ50 |
| Faixa de velocidade do fuso | r/min | 4500 | 4500 |
| Torque nominal do fuso | N·m | 130 ((800r/min) | 130 ((800r/min) |
| Max. torque do fuso | N·m | 230 ((600r/min) | 230 ((600r/min) |
| Eixo X/Z | |||
| Movimento rápido do eixo X/Z | m/min | 30 | 30 |
| Viagem no eixo X | mm | 220 | 220 |
| Viagem no eixo Z | mm | 510 | 1000 |
| Aquecimento | |||
| Viagens de cauda | mm | 500 | 500 |
| Método de condução de cauda | Acionamento hidráulico | Acionamento hidráulico | |
| Tailstock conical hole conical | Morse | MT-5 | MT-5 |
| Turretas | |||
| Tipo de torre | Torreta de 12 estações de potência horizontal | Torreta de 12 estações de potência horizontal | |
| Altura do centro | mm | 100 | 100 |
| Precisão de posicionamento de repetição da indexação da torre | Seg. | ± 16 | ± 16 |
| Tamanho da ferramenta | mm | 25 | 25 |
| Se pudesse escolher ferramenta perto | - Sim, sim. | - Sim, sim. | |
| Interface do suporte da ferramenta elétrica | BMT55 | BMT55 | |
| Capacidade máxima de perfuração | mm | 16x0.2 | 16x0.2 |
| Capacidade máxima de fresagem | mm | 14 × 10 × 40 | 14 × 10 × 40 |
| Capacidade máxima de captação | mm | M12×1.5 | M12×1.5 |
| Outros | |||
| Distância entre o centro do fuso e o piso | mm | 1050 | 1050 |
| Peso líquido da máquina-ferramenta | Quilos | 4200 | 4750 |
|
Nota: Os parâmetros indicados no quadro são apenas de referência. Configuração normal:
|
|||
Certifique-se de receber uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas.
- Mais de 100 controles de processos de produção
- Mais de 200 elementos de inspecção
- Processamento de amostras de cada máquina
- 72 horas de ensaio antes do parto
- Sentimento de qualidade superior, os pedidos dos clientes vêm primeiro.
- 30 anos + história de I & D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidades de investigação e projecto
- Sistema de abastecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
- Modernização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afetar a produção
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
