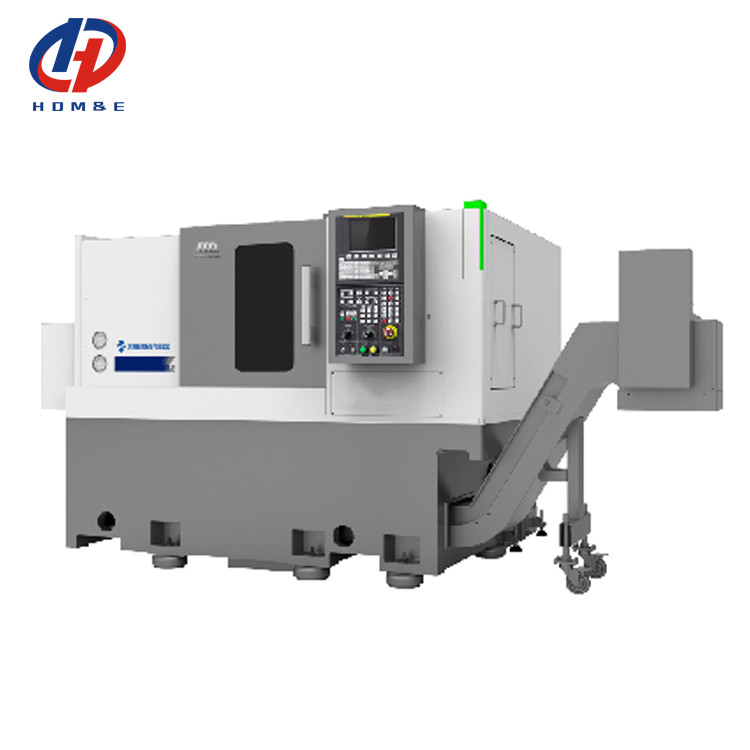

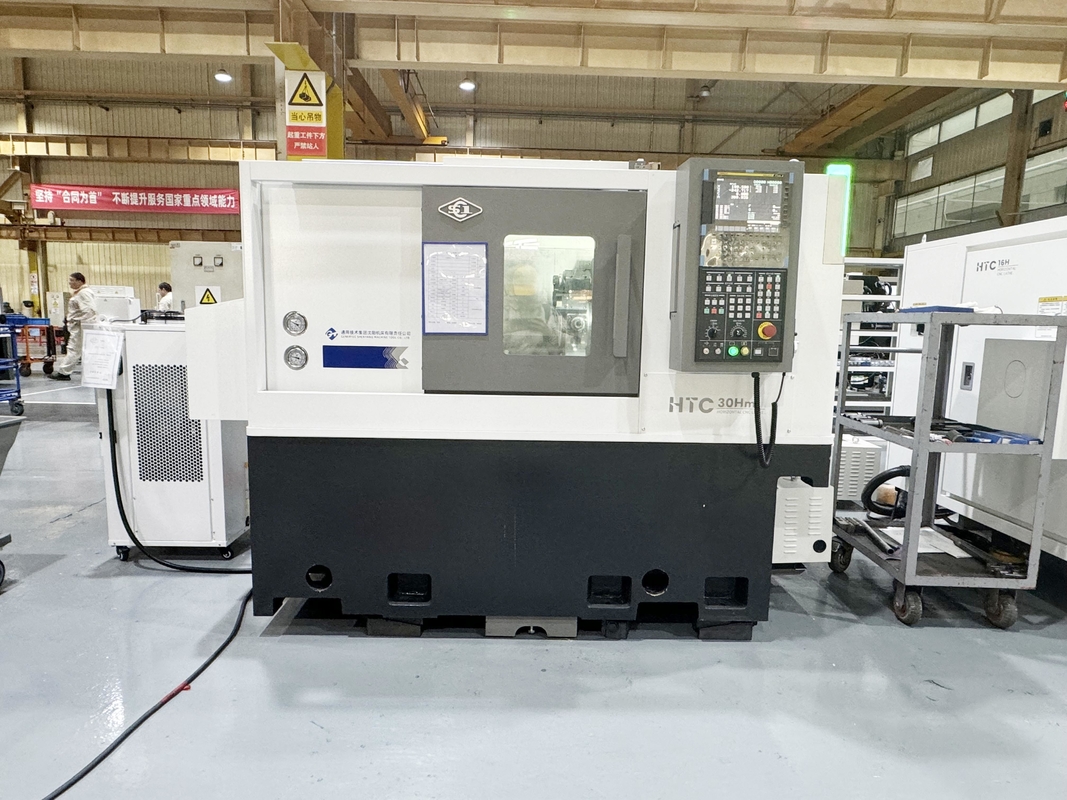

Centro de torneamento CNC horizontal HTC30Hm BMT45 12 estações Power Turret Servo Tailstock Centro de torneamento com eixo Y
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC30Hm |
|---|---|---|---|
| CNC ou não: | CNC | Palavra -chave: | Centro de torneamento CNC horizontal |
| Comprimento de Max.Cutting: | 450mm | Diâmetro de Máximo Corte.: | 250mm |
| Max. A nadar dia. Sobre a cama.: | 420mm | X Viagem do eixo: | 140mm |
| Z Viagem do eixo: | 500mm | Velocidade do eixo: | 4500 r/min |
| Destacar |
Centro de viragem horizontal HTC30Hm,Centro de torneamento CNC horizontal,12 estação Centro de viração horizontal |
||
Descrição do produto
Descrição do Produto:
Características do Produto:
◆ Porta-ferramentas servo de alta eficiência
◆ Contraponto servo dividido
◆ Alta velocidade de movimento rápido de dois eixos
◆ Configuração opcional do eixo Y para alcançar multi
processamento integrado de sequência
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões de inspeção rigorosos
◆ Unidade de fuso de grande vão
◆ Sela anti-flexão em forma de arco
◆ Contraponto de estrutura de fuso pequeno
Detalhes do Produto:
Modelo da ferramenta: Ф20 ombro quadrado
fresa
Status de resfriamento: resfriamento a água
Material da peça: HT200
Modelo da ferramenta: Ф16 broca helicoidal
Status de resfriamento: resfriamento a água
|
Projeto
|
Unidade
|
HTC 30Hm
|
|
Diâmetro máx. de corte
|
mm
|
Φ250
|
|
Comprimento máx. de corte
|
mm
|
450
|
|
Diâmetro máx. de oscilação sobre a cama
|
mm
|
Φ420
|
|
Diâmetro máx. de oscilação sobre o carro
|
mm
|
Φ280
|
|

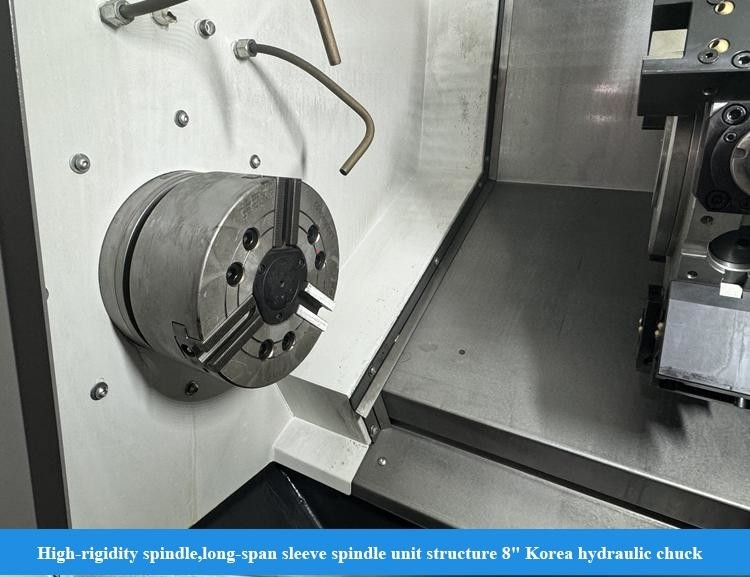

Fuso
|
|
|
|
Modelo do nariz do fuso
|
|
A2-6
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
100
|
|
Cone do fuso e tamanho do furo
|
|
1:20;Φ70
|
|
Diâmetro do furo do fuso
|
|
Φ65
|
|
Diâmetro máx. da barra
|
mm
|
Φ50
|
|
Diâmetro do mandril padrão
|
polegada
|
8
|
|
Faixa de velocidade do fuso
|
r/min
|
4500
|
|
Torque nominal do fuso
|
N·m
|
110(769r/min)
|
|
Torque máx. do fuso
|
N·m
|
180(576r/min)
|
|
Potência de saída do motor principal contínua/15 min.
|
kW
|
9/11
|
|
Eixo X/Z
|
|
|
|
Movimento rápido do eixo X/Z
|
m/min
|
30
|
|
Curso do eixo X
|
mm
|
140
|
|
Curso do eixo Z
|
mm
|
500
|
|

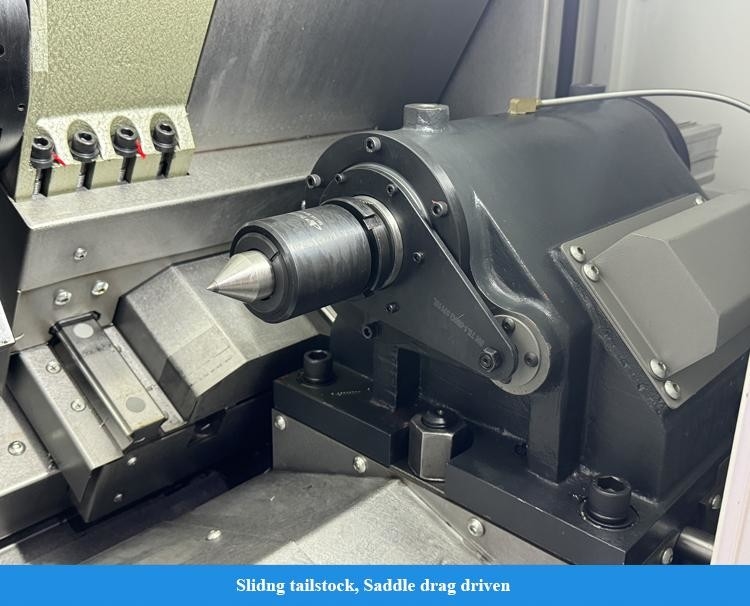

Contraponto
|
|
|
|
Curso do contraponto
|
mm
|
500
|
|
Método de acionamento do contraponto
|
|
Arrasto da sela
|
| Curso da manga do contraponto | mm | 100 |
| Diâmetro da manga do contraponto | mm | Φ100 |
| Cone do furo do contraponto | Morse | MT-5 |
|
Torreta
|
|
|
|
Tipo de torreta
|
|
Torreta de potência horizontal de 12 estações
|
|
Altura do centro
|
mm
|
100
|
|
Precisão de posicionamento repetido de indexação da torreta
|
Seg.
|
±1.6
|
|
Tamanho da ferramenta
|
mm
|
25
|
|
Se puder escolher a ferramenta próxima
|
|
sim
|
|
Interface do porta-ferramentas motorizado
|
|
BMT45
|
|
Capacidade máx. de furação
|
mm
|
14×0.15
|
|
Capacidade máx. de fresamento
|
mm
|
12×8×45
|
|
Capacidade máx. de rosqueamento
|
mm
|
M10×1.5
|
|
Outros
|
|
|
|
Distância entre o centro do fuso e o chão
|
mm
|
926
|
|
Peso líquido da máquina-ferramenta
|
kg
|
3500
|
|
Dimensões totais (CxLxA)
|
mm
|
2295×1680×1650
|
|
Observação: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, consulte o produto real.
|
||
Configuração padrão:
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. Teste de 72 horas antes da entrega
◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de projeto estrutural: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
começando na data do conhecimento de embarque da máquina.
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
