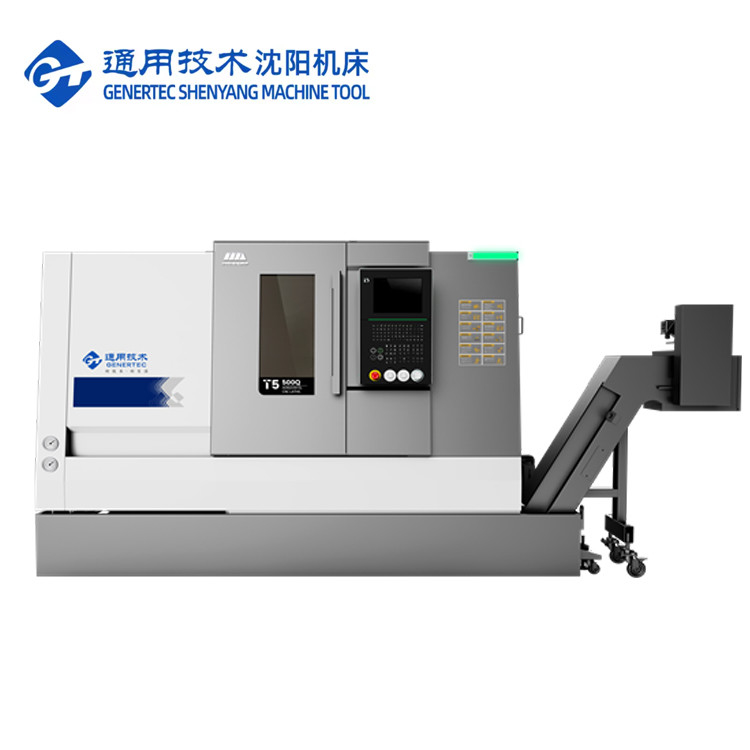

Centro de Torneamento CNC T5.2-500Q Processamento do Eixo do Rotor da Bomba Torno CNC SMTCL
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | T5.2-500Q |
|---|---|---|---|

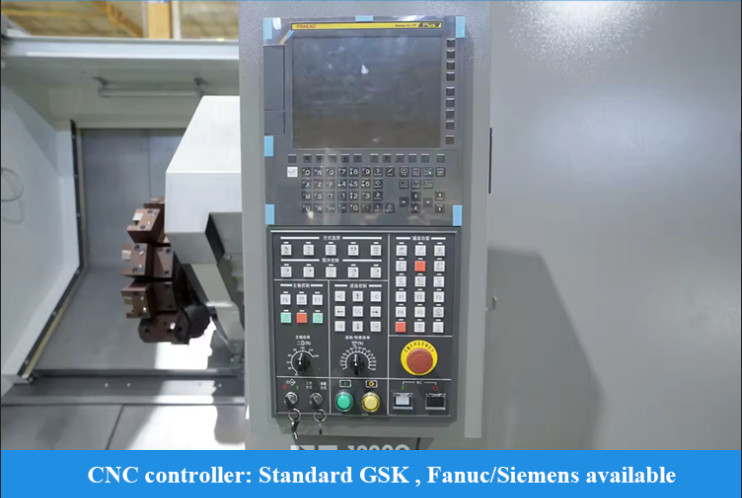

| Sistema de controle CNC: | GSK/FANUC/SIEMENS | CNC ou não: | CNC |
| Palavra -chave: | Máquina CNC de torno de cama inclinada | Máx. balance sobre a cama: | Φ560 |
| Max. Vira-te para o deslizamento.: | Φ350 | Max. comprimento giratório: | 500 mm |
| Viagem (Eixo X): | 200 mm | Viagem (Eixo Z): | 560 mm |
| X/Z travessia rápida: | 20 m/min | Máx. Velocidade do eixo: | 4500 r.p.m |
| Estações de postes de ferramentas: | 8 | ||
| Destacar |
Centro de torneamento de torno CNC SMTCL,T5.2-500Q Torno CNC de controlo inteligente,Centro de torneamento de torno CNC Twin Spindle |
||
Descrição do produto
Descrição do Produto:

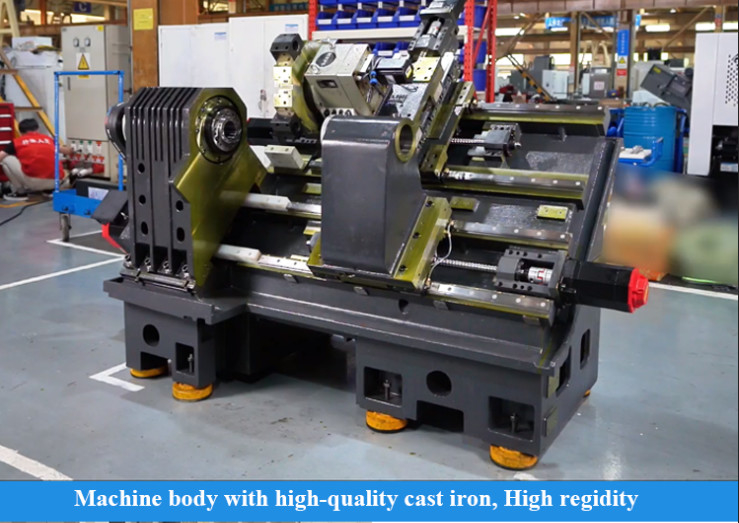

Torno CNC horizontal da série T5.2-500Q, combinando tecnologia de controle inteligente e tecnologia de fabricação avançada, possui alta precisão, alta eficiência e alta rigidez de corte. O software de análise de elementos finitos é usado para otimizar o projeto, analisar a distribuição dos pontos de tensão, reduzir a deformação das peças e obter a estrutura ideal de toda a máquina. As peças fundidas principais são todas feitas de materiais de ferro fundido de alta resistência, o que garante a minimização da vibração durante o processo de corte e melhora a precisão da usinagem e a estabilidade do corte.
Características do Produto:
1, Alta Precisão
|
Item
|
Unidade
|
T5.2-500Q
|
Observações
|
|
|
Diâmetro máximo de torneamento
|
mm
|
360
|
|
|
|
Comprimento máximo de torneamento
|
mm
|
500
|
Parâmetros diferentes do dispositivo de fixação mudam
|
|
|
Diâmetro máximo sobre a bancada
|
mm
|
Φ560
|
|
|
|
Diâmetro máximo sobre o carro transversal
|
mm
|
Φ350
|
|
|
|

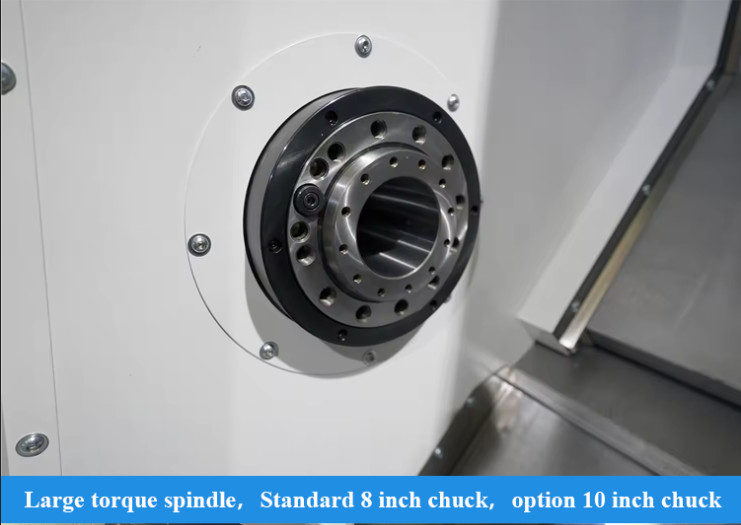

Fuso
|
Tipo de nariz do fuso
|
|
A2-6
|
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
Φ100
|
|
|
|
Cone do furo do fuso
|
|
1:20；Φ70
|
|
|
|
Furo do fuso
|
mm
|
Φ65
|
|
|
|
Diâmetro máximo da barra passante
|
mm
|
Φ50
|
|
|
|
Diâmetro padrão do mandril
|
polegada
|
8
|
|
|
|
Velocidade máxima do fuso
|
r/min
|
4500
|
Sujeito a restrições do mandril e do dispositivo de fixação
|
|
|
Torque nominal do fuso
|
Nm
|
136(769r/min)
|
|
|
|
Torque máximo do fuso
|
Nm
|
245(576r/min)
|
|
|
|
Potência de saída do motor principal contínua / 30 minutos
|
kW
|
11/15
|
Fuso mecânico
|
|
|
Dois eixos
|
Avanço rápido do eixo X/Z
|
m/min
|
30
|
|
|
Curso do eixo X
|
mm
|
200 |
|
|
|
Curso do eixo Z
|
mm
|
560 |
|
|
|

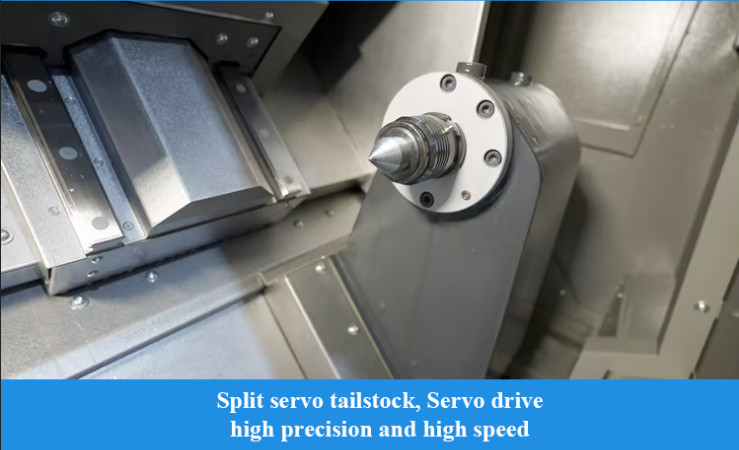

Contra-ponto
|
Curso do contra-ponto
|
mm
|
500
|
|
|
Cone da manga do contra-ponto
|
Morse
|
MT-5
|
|
|
|
Torre
|
Forma da torre
|
|
Torre servo horizontal de 8 posições
|
|
|
Altura central da torre
|
mm
|
80 |
|
|
|
Precisão de posicionamento repetido da rotação da torre
|
Seg.
|
±1.6
|
|
|
|
Se a ferramenta pode ser selecionada nas proximidades
|
|
sim
|
|
|
|
Outros
|
Distância do centro do fuso à base da bancada
|
mm
|
1015
|
|
|
Peso líquido da máquina
|
kg
|
4200
|
|
|
|
Capacidade total de fornecimento de energia
|
kVA
|
27
|
|
|
|
Dimensões gerais (Comprimento X largura X altura)
|
mm
|
2750×1890×1900
|
Dimensão geral
|
|
Aplicação na indústria:
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + de história em P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de projeto estrutural: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
a partir da data do conhecimento de embarque da máquina.
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, Orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
