SMTCL Máquina de perforação de fresagem horizontal TK6513 SIEMENS 5 eixos Máquina de perforação de fresagem horizontal
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | TK6513 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Máquina de perfurar de fresagem CNC horizontal |
| Velocidade do fuso: | 10-2000 r/min | Dimensão da bancada: | 1400×1600 mm |
| Carga máxima da bancada de trabalho: | 10 t | Viagem transversal X da bancada de trabalho: | 2000/3000/3500/4000 mm |
| Viagem vertical Y do cabeçote: | 1600/2000/2500/3000 mm | Viagem longitudinalZ da coluna: | 1600/2000 mm |
| Viagem W do eixo: | 800 milímetros | ||
| Destacar |
Máquina de perfurar de fresagem horizontal SMTCL,Centro de Mecânica CNC de 5 eixos,TK6513 Máquina de fresagem CNC |
||
Descrição do produto
SMTCL Máquina de perforação de fresagem horizontal TK6513 SIEMENS 5 eixos Máquina de perforação de fresagem horizontal

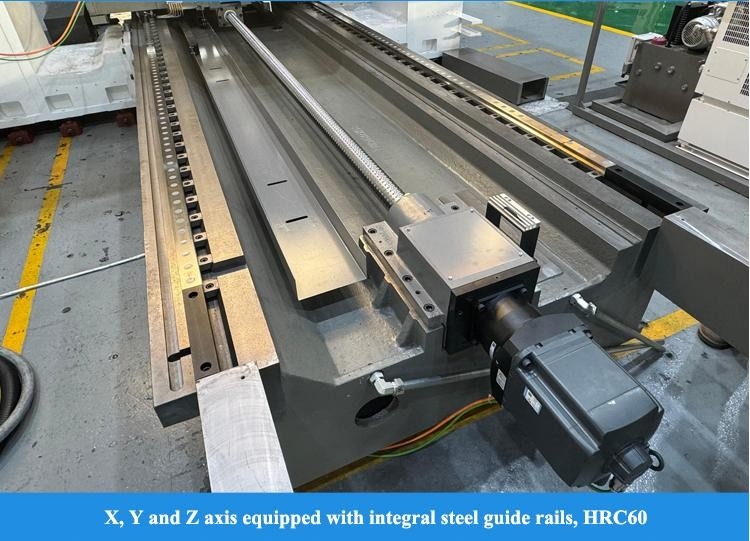

A máquina-ferramenta tem uma estrutura em forma de T, uma coluna única e uma suspensão lateral.A coluna é fixada num carrinho de deslizamento e desloca-se ao longo do trilho longitudinal do leito de orientação (coordenada do eixo Z)O cabeçalho do banco de trabalho CNC tem uma rotação de 360° (coordenada B).e movimentos do fuso (eixo de perfuração) no eixo de fresagem (coordenada do eixo W)O eixo X, o eixo Y e o eixo Z adotam trilhos de orientação de aço integrados.O trilho e a folha de politetrafluoroetileno formam um par de trilhos na direção frontal, e a direcção lateral é o guia de rolos. O produto apresenta alta precisão, pequeno atrito e alta precisão de manutenção.O trilho circular de rotação da bancada de trabalho adota ferro fundido-politetrafluoroetilenoO produto é instalado com rolamento de empuxo importado para liberar a carga, adota mecanismo de verme duplo para eliminar a clareza e apresenta movimento estável e alta precisão de posicionamento.

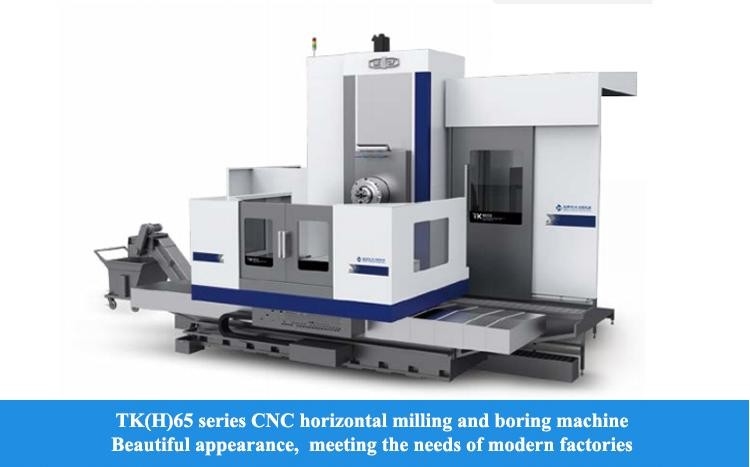

- A série de máquinas de fresagem horizontal e de perforação CNC está na introdução de tecnologia avançada alemã, de acordo com a demanda do mercado,combinado com a estrutura madura das máquinas-ferramentas semelhantes da nossa empresa e o desenvolvimento de máquinas-ferramentas.
- A utilização do projeto modular, ou seja, através da interface padrão, os módulos podem ser livremente combinados de várias formas para formar variantes de produtos para satisfazer as diferentes necessidades do mercado.A máquina é principalmente moagem e aborrecimento, e também pode realizar perfuração, reaming, contrafaçamento, virar a face final e girar e outros processos.
- Especialmente adequado para o processamento de sistema poroso, requisitos de distância de buraco de peças de caixa mais precisas, a máquina pode realizar o posicionamento automático de coordenadas, mas também pode realizar X, Y, Z, W,B qualquer ligação de quatro eixos de coordenadas, pode ser utilizada para a interpolação de contornos de arco e processamento tridimensional de superfícies.
- De acordo com os requisitos do usuário, pode ser equipado com plataforma giratória CNC vertical, acessórios de fresagem de ângulo direito para expandir a gama de tecnologia de processamento de máquinas.
| - Não. |
Unidade
|
TK(H) 6513
|
TK ((H) P 6513
|
|
|

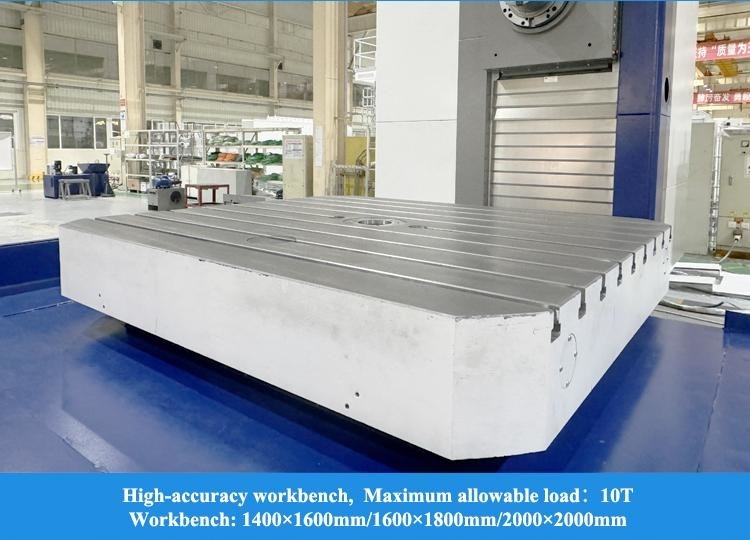

Dimensão da bancada de trabalho
|
mm
|
1400×1600/ 2000×2000
|
||
|
Carga máxima da bancada de trabalho
|
T
|
10
|
||
|

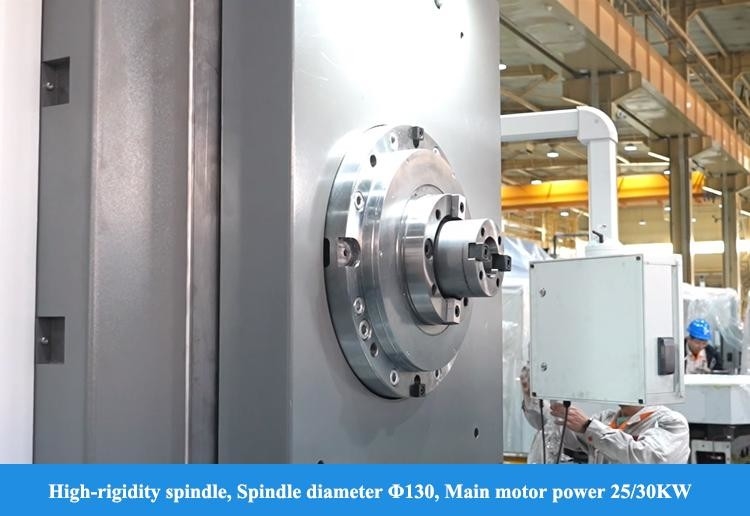

Diâmetro do fuso
|
mm
|
φ130
|
||
|
Diâmetro da cabeça virada
|
mm
|
-
|
φ730
|
|
|
Orifícios de torneamento
|
|
IS0 7:24 N0.50
|
||
|
Especificação da haste da ferramenta
|
|
JT50/BT50
|
||
|
Velocidade do fuso
|
r/min
|
10-2000
|
||
|
Velocidade da cabeça
|
r/min
|
-
|
10 a 125
|
|
|
Potência do motor principal
|
kW
|
25/30
|
||
|
Torque máximo do fuso
|
Nm
|
2500/3000
|
||
|
Viagem transversal X da bancada de trabalho
|
mm
|
2000/3000/3500/4000
|
||
|
Viagem vertical Y do cabeçote
|
mm
|
1600/2000/2500/3000
|
||
|
Viagem longitudinalZ da coluna
|
mm
|
1600/2000
|
||
|
Viagem W do eixo
|
mm
|
800
|
||
|
Viagem U do bloco de deslizamento da cabeça virada
|
mm
|
-
|
200
|
|
|
Rotação da bancada de trabalho B
|
°
|
0.001×360
|
||
|
Distância entre o centro do fuso e a bancada de trabalho
|
mm
|
100-1700
|
||
|
Desconfiança de que a gente está a desistir.
|
mm
|
Outros
|
||
|
Velocidade de alimentação
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B
|
r/min
|
0 a 1
|
||
|
Velocidade rápida
|
X, Y, Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B
|
r/min
|
1
|
||
|
precisão de posicionamento
|
X, Y, Z
|
mm
|
X:0.02/0.016 (escala de grelha)
YZ:0.02/0.015 (escala de grelha) |
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B
|
""
|
10, 4X90°;6
|
||
|
precisão de reposicionamento
|
X, Y, Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B
|
""
|
6
|
||
|
Sistema CNC
|
|
|
Siemens 828D
|
|
Certifique-se de receber uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas.
- Mais de 100 controles de processos de produção
- Mais de 200 elementos de inspecção
- Processamento de amostras de cada máquina
- 72 horas de ensaio antes do parto
- Sentimento de qualidade superior, os pedidos dos clientes vêm primeiro.
- 30 anos + história de I & D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidades de investigação e projecto
- Sistema de abastecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
- Modernização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afetar a produção
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
