Centro de usinagem vertical CNC SMTCL VMC1000Q para metal, perfuração, mandrilamento, rosqueamento, fresadora CNC de 3 eixos
Marca:
SMTCL/SYMG
Número do modelo:
VMC 1000Q
Local de Origem:
China
Certificação:
ISO certification
Quantidade mínima de pedido:
1 conjunto
Preço:
Negociável
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Tipo:: | Vertical | Sistema de controle CNC:: | FANUC, Siemens, GSK |
|---|---|---|---|
| Velocidade de alimentação (mm/min):: | 1 - 10000 mm/min | Accracy de posicionamento (mm) u:: | 0,006 |
| Repetibilidade (X/Y/Z) (mm):: | 0,004 | Potência do motor do fuso (kW):: | 11/15 |
| Capacidade do compartimento de ferramentas:: | 24 | Tamanho da mesa (L×W): | 1150x500 mm |
| Marca:: | SYMG, SMTCL | Curso do eixo X: | 1000mm |
| Curso do eixo Y: | 500mm | Curso do eixo Z: | 540mm |
| Destacar |
Centro de usinagem vertical de alta precisão,Máquina de fresagem vertical a cnc,Boa precisão e retenção de precisão |
||
Descrição do produto
Descrição do produto:

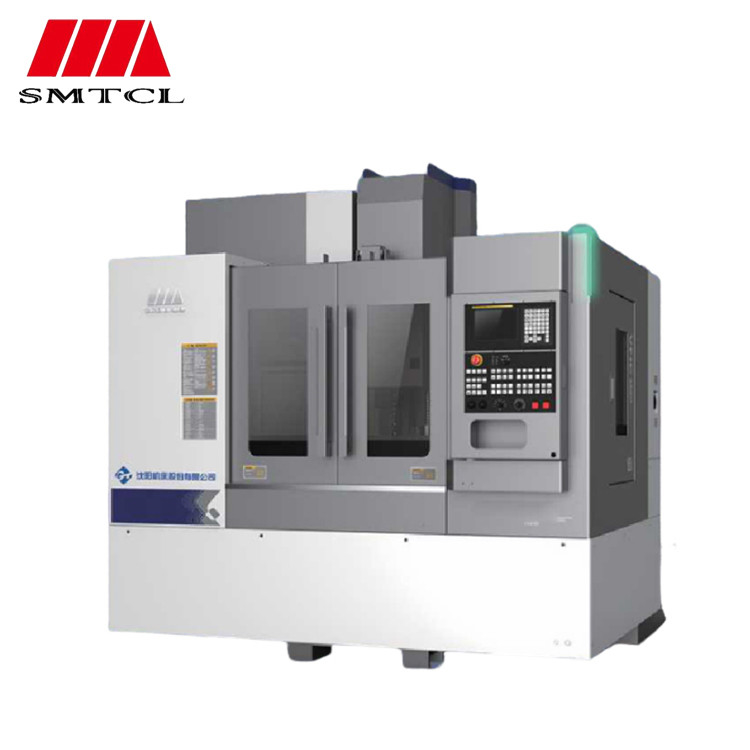

Centro de usinagem vertical CNC SMTCL VMC1000Q Máquina fresadora CNC de 3 eixos para perfuração de metal
As máquinas-ferramentas da série VMC-Q são o centro de usinagem vertical geral de nova geração por meio de P&D independente para áreas industriais, como máquinas em geral, automóveis e assim por diante. Através de software profissional de design e análise para análise e otimização científica e razoável, bem como tecnologia avançada de fabricação e teste para verificação e melhoria, o equipamento tem bom desempenho de corte, que pode satisfazer os requisitos de perfuração e fresagem de diversas peças e fornecer aos clientes a melhor experiência de processamento.
RESUMO DOS RECURSOS:

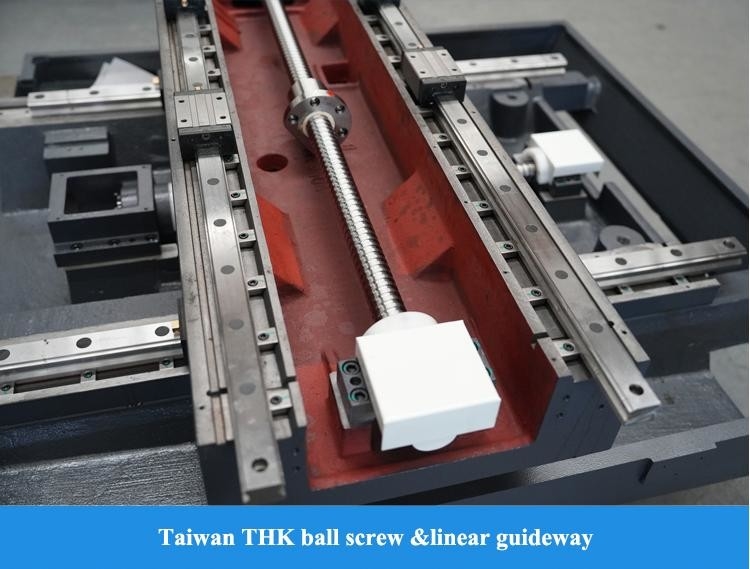

Um parafuso de avanço: pré-desenhado O parafuso de avanço de três eixos adota o método de instalação de duas extremidades fixas e, com 40 parafusos de esfera de grande diâmetro e alta precisão, a melhor resposta de velocidade e precisão de posicionamento podem ser obtidas por tratamento de pré-alongamento.
B Trilho guia: rolo O trilho guia linear do rolo é selecionado para três eixos para aumentar a capacidade de rolamento e melhorar a rigidez geral e a confiabilidade da máquina-ferramenta. A guia linear tem pequena vibração em alta velocidade e não rasteja em baixa velocidade para garantir a precisão da usinagem.
Fuso C: fuso de alta velocidade de 10000 RPM 10000 RPM, rolamentos especiais P4 importados, com alta precisão, alta rigidez; O eixo principal passou no teste de correção de equilíbrio dinâmico antes de sair da fábrica.
Cabeçote D: design de caixa de fuso de estrutura de alta rigidez e alta rigidez, melhora a resistência ao corte da máquina-ferramenta e reduz efetivamente a vibração do fuso, para garantir a precisão de usinagem e o acabamento superficial das peças.
Pilar E: tipo espinha de peixe Estrutura clássica do tipo "humano", sólida e estável, mantém efetivamente a estabilidade de processamento e a capacidade de carga em deslocamento em alta velocidade.

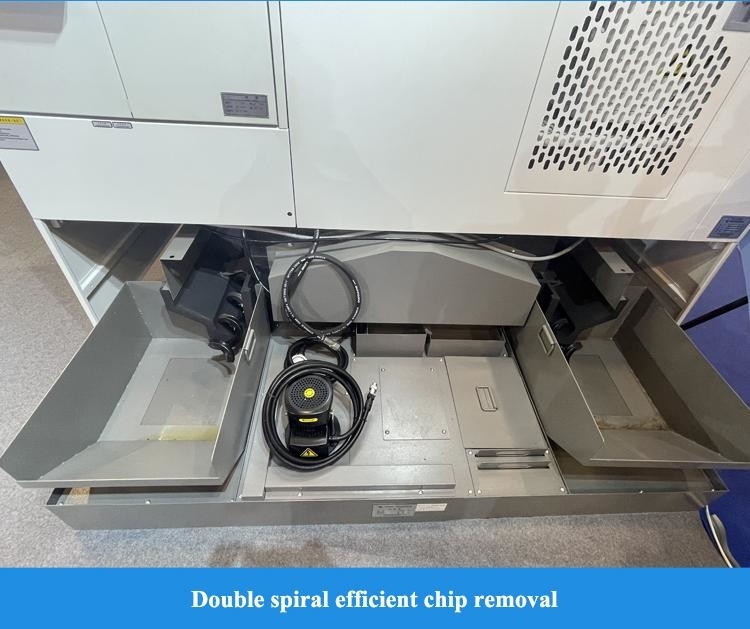

Cama F: grande inclinação Cama com grande ângulo de inclinação, promove efetivamente a remoção de detritos. O interior da cama adota um design de estrutura tipo caixa, que é forte e confiável, melhorando efetivamente a rigidez e estabilidade do produto.
Recurso 1: Estável e confiável - Testes abrangentes, desempenho consistente por meio de testes comparativos
7 conjuntos de equipamentos de teste de desempenho em lote, 7 conjuntos de equipamentos de teste de corte
22 itens de teste de desempenho e 25 itens de teste de corte por equipamento
Avaliação de terceiros: Nível de desempenho líder
Característica 2: Capacidade de usinagem de alta qualidade - Alta precisão, tecnologia de controle de marca de junta de ferramenta; alto acabamento superficial, rugosidade Ra 0,8 μm
Nome da peça: peça de teste de marca de junta de ferramenta
Indústria: Veículos de novas energias, robótica; material (AL6061)
Dimensões da peça: 200×150×20mm
Dificuldades do processo:
* Marcas de juntas de ferramentas na superfície da peça
* Testa o fuso da máquina e a estabilidade da usinagem
* Requisitos de qualidade de superfície
Característica 3: Capacidade de usinagem de ultra-micro precisão - Alta estabilidade, usinagem com agulha fina de φ0,08 mm
Nome da peça: usinagem de gravação D0.2mm
Indústria: Semicondutores, médica, etc.; material: AL7075
Dimensões da peça: φ40×30mm
Dificuldades do processo:
* Fraca rigidez da posição de usinagem, propensa a deformação
* Testa o controle e a estabilidade da alimentação da máquina-ferramenta
* Controle preciso do desvio e configuração da ferramenta
* Tecnologia de remoção de rebarbas de superfície
ESPECIFICAÇÕES DO PRODUTO:
Principais especificações técnicas
Principais Parâmetros Técnicos
Padrão
1. Sistema de controle FANUC OI-MF TIPO(5)β
2. Eixo de 10.000 RPM, conectado por correia
3. Revista de ferramentas do manipulador de 24 discos
4. Tanque de água + chip de descarga da cama
5. Pistola de ar limpo, luz de trabalho, luz de advertência
Opcional
1. FITA Fanuc Oi-MF(l)βsistema
2. FITA Fanuc Oi-MF(l)αsistema
3. Sistema CNC Siemens 828D
4. Fuso mecânico de conexão direta de 12.000 RPM
5. 16.000 RPM, fuso motorizado 24.000
6. Plataforma giratória de 4º eixo
7. Resfriamento interno 2MPa, 3MPa, 5MPa, 7MPa
8. Separador óleo-água
9. Removedor de cavacos de corrente
10. Pistola de água limpa
11. Inspeção de ferramentas e peças
12.porta automática
13. Fechadura da porta de segurança
14. Armário elétrico e ar condicionado
Precisão principal
A precisão da máquina implementa o padrão de aceitação GB/T18400.2-2010 Padrão de aceitação para precisão de posicionamento de máquina-ferramenta e precisão de posicionamento repetido GB/T18400.4-2010
Configuração principal
Configuração principal da máquina-ferramenta e lista de peças adquiridas
Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos (24 horas on-line)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Bem-vindo a nos visitar!
Xangai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Xangai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandriladora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricante de máquinas-ferramenta na China. Os produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bombas, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer às máquinas-ferramentas tecnologia de ponta, alta qualidade e bom atendimento aos nossos clientes em todo o mundo!
Nossa fábrica:
Exposição:
PERGUNTAS FREQUENTES:
Q1. Você é uma empresa comercial ou de manufatura?
Somos uma empresa de manufatura.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, furadeira, furadeira radial e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina para fins especiais)?
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos a substituição de peças que apresentem defeito por um período de 12 meses,
começando na data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas:Soluções personalizadas, planejamento e design;Atendimento individualizado
Pós-venda:7 dias 24 horas de serviço on-line, orientação remota de instalação, encaixe com sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos provenientes do desenvolvimento, design, fabricação e montagem de todo o processo produtivo são
realizado entre fábricas com uma cadeia produtiva completa que é a sua garantia mais confiável.
Q7: Sua empresa pode enviar pessoal técnico para nossa empresa e direcionar nossos trabalhadores para o exterior?
Podemos fornecer esse tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com a programação do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de viajar para o exterior.
Q8: Quais são as condições de pagamento?
T/T pagamento inicial de 30% no pedido, pagamento do saldo de 70% antes do envio. carta de crédito irrevogável à vista
