Lugar de origem:
China
Marca:
SMTCL
Certificação:
CE ISO certification
Número do modelo:
GMC3580WGRS
Vídeo
Vídeo
Vídeo
Descrição do produto:

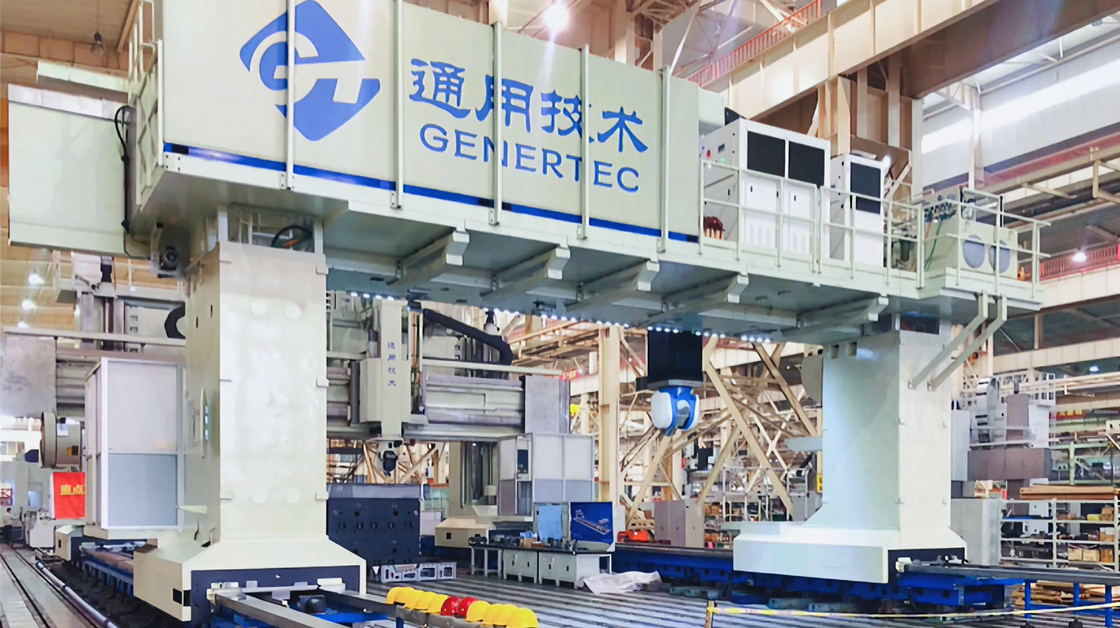

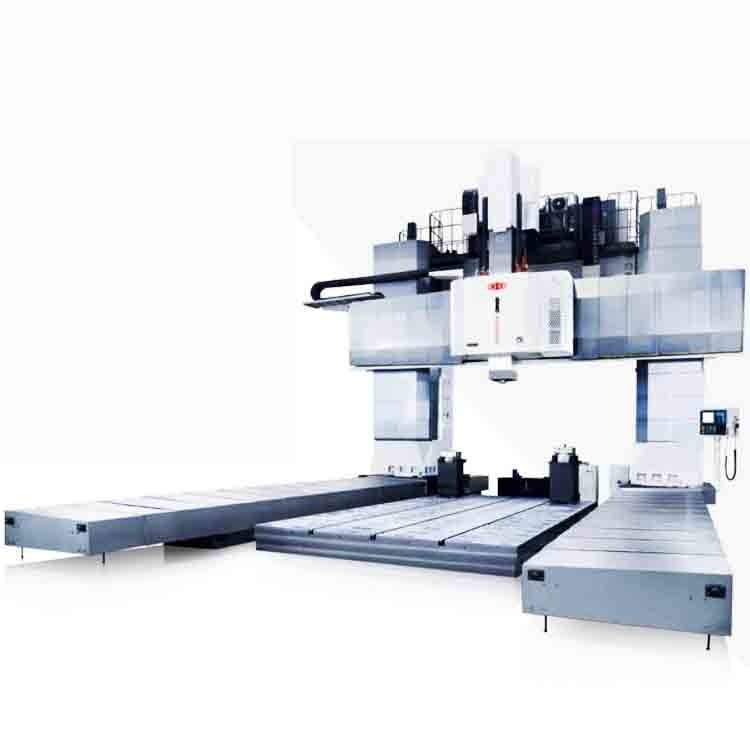

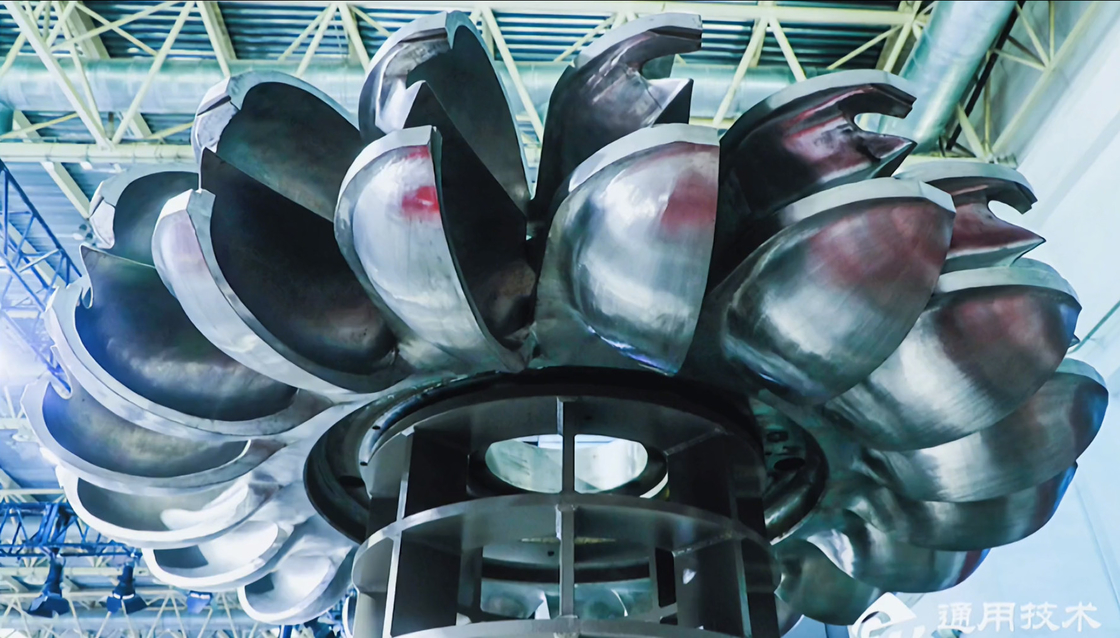

Máquinas-ferramenta da série GMC-WGRSAplica-se principalmente à usinagem de componentes de grandes dimensões para indústrias como ponte, locomotiva ferroviária, química, energia, máquinas-ferramenta, eletricidade e construção naval,e utiliza como objetos de usinagem componentes de tamanho médio/grande de metais ferrosos e não ferrososApós uma única fixação da peça de trabalho, o produto é capaz de completar continuamente, com elevada precisão e alta eficiência, vários processos de mecanização, tais como a perfuração, a transformação de peças, a transformação de peças, a transformação de peças, a transformação de peças, etc.Reing e tapping rígido do plano de fresagem, passo, ranhura, perfil complicado, cavidade e vários buracos.e é capaz de adaptar-se ao corte a longo prazo de vários materiais diferentes., enquanto que o produto presta atenção aos duplos requisitos de alta precisão e corte pesado.
|
Ponto
|
unidade
|
GMV 3580WGRS
|
GMV 4580WGRS
|
||
|
Bancos de trabalho
|
Dimensão da bancada de trabalho
|
mm
|
3500×8000
|
4500×8000
|
|
|
Distância entre duas colunas
|
mm
|
4600
|
5600
|
||
|
Capacidade de carga da bancada de trabalho
|
t/m2
|
15
|
15
|
||
|
Largura do sulco em forma de T
|
mm × pcs
|
36
|
36
|
||
|
Fabricação de máquinas
Distância |
Viagem máxima do pórtico no eixo X
|
mm
|
8000
|
8000
|
|
|
Velocidade máxima do deslizamento no eixo Y
|
mm
|
5100
|
6100
|
||
|
Exi-Z de deslocamento máximo do bode
|
mm
|
1500
|
1500
|
||
|
Viagem máxima do feixe transversal no eixo W
|
mm
|
2000
|
2000
|
||
|
Distância entre o nariz do fuso e a bancada de trabalho - Máximo
|
mm
|
3500
|
3500
|
||
|
|
Distância entre o nariz do fuso e a bancada de trabalho - Mínimo
|
mm
|
0
|
0
|
|
|
Espinha
|
O buraco é estreito.
|
|
BT2 serviços de informação
|
BT2 serviços de informação
|
|
|
Faixa de velocidade
|
r/min
|
40-3000
|
40-3000
|
||
|
Torque de saída (nominal/30min)
|
N.m
|
3000/3600
|
3000/3600
|
||
|
Potência do motor do fuso (fritado/30min)
|
kW
|
58/69
|
58/69
|
||
|
Tamanho da secção do rectângulo
|
mm
|
500×500
|
500×500
|
||
|
Alimentação
|
Intervalo de velocidade de alimentação
|
mm/min
|
1-6000
|
1-6000
|
|
|
Eixo X de movimento rápido
|
m/min
|
10
|
10
|
||
|
Ação rápida eixo Y
|
m/min
|
12
|
12
|
||
|
Eixo Z de movimento rápido
|
m/min
|
12
|
12
|
||
|
Movimento rápido no eixo W
|
m/min
|
2
|
2
|
||
|
Posição
precisão da máquina |
Eixo X
|
mm
|
0.012/2000
|
0.012/2000
|
|
|
Eixo Y
|
mm
|
0.03
|
0.035
|
||
|
Eixo Z
|
mm
|
0.025
|
0.025
|
||
|
Eixo W
|
mm
|
0.025 ((Escala de grelhas (padrão))
|
0.025 ((Escala de grelhas (padrão))
|
||
|
Repetitividade
precisão |
Eixo X
|
mm
|
0.01/2000
|
0.01/2000
|
|
|
Eixo Y
|
mm
|
0.02
|
0.02
|
||
|
Eixo Z
|
mm
|
0.012
|
0.012
|
||
|
Capacidade elétrica total
|
KVA
|
240
|
240
|
||
|
Espaço de piso exigido pela máquina (L*W*H)
|
mm
|
22400 × 10600 × 10100
|
22400 × 11600 × 10100
|
||
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
