SMTCL Centro de usinagem de pórtico GMC1220 SMTCL Portal Machining Boring And Milling Machine
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | GMC1220RV |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Centro de usinagem de pórtico |
| Sistema de controle: | SIEMENS GSK FANUC (opcional) | Características: | Máquina chata e fresadora |
| Aplicativo: | Centro de usinagem de metais | ||
| Destacar |
Centro de Mecânica de Portal CNC,Centro de usinagem de galpões metálicos,Máquina de perfurar e moer o portal |
||
Descrição do produto
Descrição do produto:

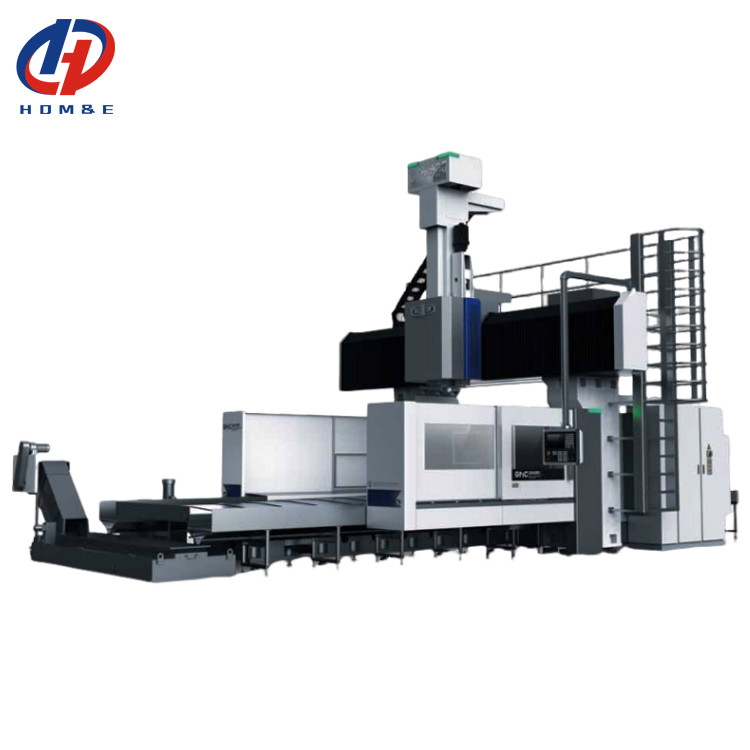

A máquina-ferramenta da série GMC-RV é uma mandriladora/fresadora tipo pórtico com bancada móvel e viga transversal fixa, adota aríete envolvente de alta rigidez e é uma máquina-ferramenta de corte pesado e de alta velocidade. A série de máquinas-ferramenta é usada para usinar vários tipos de componentes precisos, como várias peças fundamentais de grande porte, peças de placa, peças de disco, peças de alojamento e moldes. O produto é configurado com cabeçote de fresamento automatizado em ângulo reto e é capaz de completar a usinagem de vários procedimentos, como fresamento, mandrilamento, furação, expansão, alargamento e rosqueamento rígido de planos diferentes do plano inferior de instalação após um tempo de fixação. O produto se aplica principalmente a indústrias como construção naval, geração de energia, máquinas pesadas, locomotivas, máquinas-ferramenta, máquinas têxteis, máquinas de impressão e fabricação de moldes, etc. O produto apresenta design de modularização, serialização e fabricação de personalização conforme a demanda do mercado. Sua excelente relação preço-desempenho é a melhor escolha para clientes nacionais e estrangeiros.
Detalhes do produto:
Característica 1: Rigidez e estabilidade - testes de desempenho de 360 dias + testes de corte de protótipos em lote, garantindo totalmente a rigidez e estabilidade da máquina-ferramenta
Recurso 2: Rigidez e estabilidade - testes de desempenho de 360 dias + testes de corte de protótipos em lote, garantindo totalmente a rigidez e estabilidade da máquina-ferramenta
Característica 3: Alta precisão e eficiência - Parâmetros comparáveis aos produtos de pórtico, eficiência ideal; uma equipe de otimização de mais de 30 pessoas garante que cada produto seja otimizado ao máximo. para clientes
Recurso 4: Inteligente e fácil de usar - Interface personalizada sob demanda, colaboração aprofundada entre a Shenyang Machine Tool e a equipe da Siemens, feita sob medida para as necessidades do cliente
Profunda integração com Siemens, interface de processo customizada, ótimo desempenho e eficiência na mesma especificação; suporta testes de processo completo de programas de usinagem, incluindo corte experimental simulado, detecção de colisão e troca de ferramenta, com quase 100% de consistência com resultados reais de verificação de corte experimental de máquina-ferramenta
Parâmetros do produto:
|
Item
|
unidade
|
GMC 1220RV
|
GMC 1530RV
|
GMC 1630RV
|
GMC 2040RV
|
|||
|
Bancada de trabalho
|
Dimensão da bancada
|
milímetros
|
1250×2000
|
1500×3000
|
1600×3000
|
2.000×4.000
|
||
|
Distância entre duas colunas
|
milímetros
|
1500
|
1750
|
2400
|
2800
|
|||
|
Capacidade de carga da bancada
|
kg
|
5.000
|
10.000
|
15.000
|
18.000
|
|||
|
Largura da ranhura em forma de T
|
mm×pcs
|
22×8
|
22×9
|
22×9
|
22x11
|
|||
|
Usinagem
faixa |
Eixo X de deslocamento da bancada
|
milímetros
|
2000
|
3.000
|
3200
|
4200
|
||
|
Deslize viagemY
|
milímetros
|
1300
|
1550
|
2600
|
3.000
|
|||
|
Ram viagem-Z
|
milímetros
|
750
|
750
|
1000[1250]
|
1000[1250]
|
|||
|
Distância da ponta do fuso à bancada
|
Máximo
|
milímetros
|
950
|
950
|
1400
|
1400
|
||
|
Mínimo
|
milímetros
|
200
|
200
|
400[150]
|
400[150]
|
|||
|
Fuso
|
Furo cônico (7:24)
|
|
BT50
|
BT50
|
BT50
|
BT50
|
||
|
Faixa de velocidade
|
rpm
|
40-6000
|
40-6000
|
40-4500 40-6000
|
40-4500 40-6000
|
|||
|
Torque de saída (nominal/30min)
|
Nm
|
460/552
|
460/552
|
770/924
|
770/924
|
|||
|
Potência do motor do fuso (fracionado/30min)
|
kW
|
12/14.4
|
12/14.4
|
22/26.4
|
22/26.4
|
|||
|
Tamanho da seção do carneiro retangular
|
milímetros
|
400×320
|
400×320
|
400×400
|
400×400
|
|||
|
Alimentação
|
Faixa de velocidade de alimentação
|
mm/min
|
1-8000
|
1-8000
|
1-8000
|
1-8000
|
||
|
Eixo X de movimento rápido
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Eixo Y de movimento rápido
|
m/min
|
20
|
20
|
15
|
15
|
|||
|
Eixo Z de movimento rápido
|
m/min
|
16
|
16
|
12
|
12
|
|||
|
Posicionamento
precisão da máquina |
Eixo X
|
milímetros
|
0,025
|
0,03
|
0,03
|
0,032
|
||
|
Eixo Y
|
milímetros
|
0,016
|
0,025
|
0,025
|
0,025
|
|||
|
Eixo Z
|
milímetros
|
0,015
|
0,015
|
0,02[0,022]
|
0,02[0,022]
|
|||
|
Repetibilidade
precisão |
Eixo X
|
milímetros
|
0,012
|
0,014
|
0,014
|
0,016
|
||
|
Eixo Y
|
|
0,008
|
0,012
|
0,012
|
0,012
|
|||
|
Eixo Z
|
milímetros
|
0,006
|
0,006
|
0,008[0,010]
|
0,008[0,010]
|
|||
|
Capacidade elétrica total
|
KVA
|
50
|
50
|
80
|
80
|
|||
|
Espaço necessário para a máquina (C*L*A)(para tolerância)
|
milímetros
|
8300×6000×5000
|
10300×6300×5000
|
10800×8100×6200[6500]
|
12600×8300×6200[6500]
|
|||
NOSSO serviço:
Certifique-se de receber uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas
- Mais de 100 controles de processo de produção
- Mais de 200 itens de inspeção
- Processamento de amostra de cada máquina
- Teste de 72 horas antes da entrega
Por que nos escolher:
- Sentido de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
- 30 anos + história de P&D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidade de pesquisa e design
- Sistema de fornecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos (24 horas online)
- Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
Bem-vindo a nos visitar!
Xangai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandriladora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricante de máquinas-ferramenta na China. Os produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bombas, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer às máquinas-ferramentas tecnologia de ponta, alta qualidade e bom atendimento aos nossos clientes em todo o mundo!
Nossa fábrica:

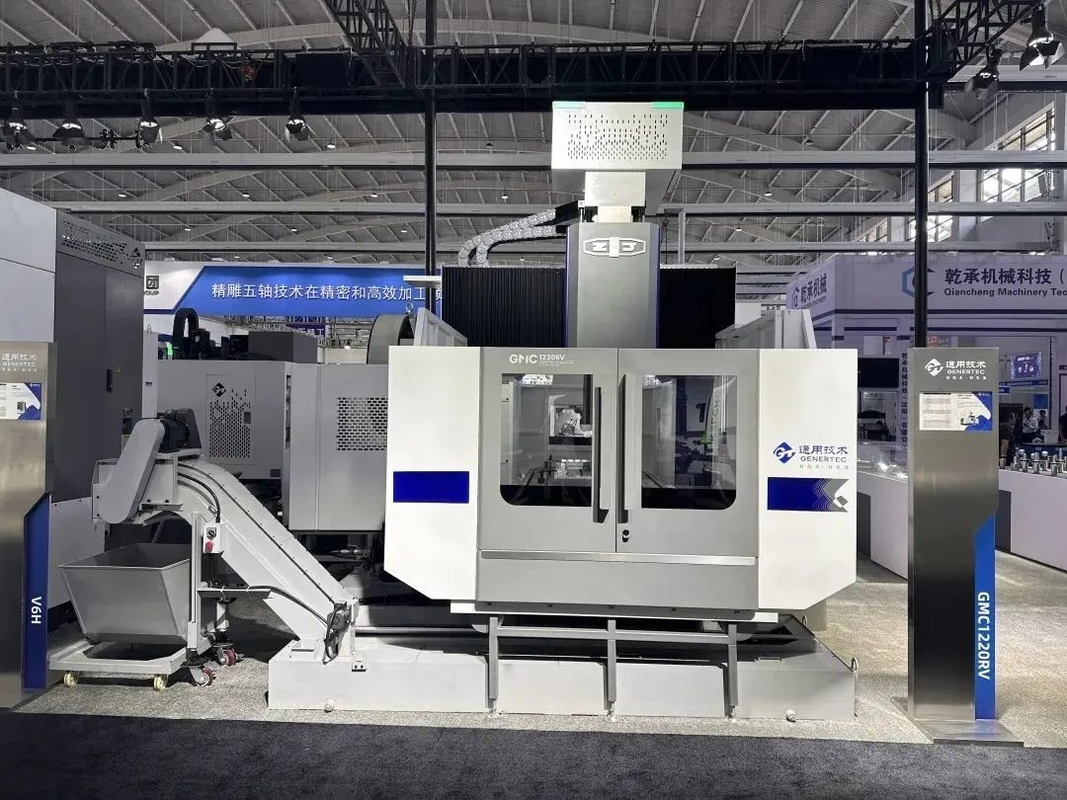

Exposição:
PERGUNTAS FREQUENTES:
Q1. Você é uma empresa comercial ou de manufatura?
Somos uma empresa de manufatura.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, furadeira, furadeira radial e assim por diante
Q3. Você pode fornecer máquina personalizada ou SPM (máquina para fins especiais)?
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos a substituição de peças que apresentem defeito por um período de 12 meses,
começando na data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas:Soluções personalizadas, planejamento e design;Atendimento individualizado
Pós-venda:7 dias 24 horas de serviço on-line, orientação remota de instalação, encaixe com sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos provenientes do desenvolvimento, design, fabricação e montagem de todo o processo produtivo são
realizado entre fábricas com uma cadeia produtiva completa que é a sua garantia mais confiável.
Q7: Sua empresa pode enviar pessoal técnico para nossa empresa e direcionar nossos trabalhadores para o exterior?
Podemos fornecer esse tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com a programação do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de viajar para o exterior.
Q8: Quais são as condições de pagamento?
T/T pagamento inicial de 30% no pedido, pagamento do saldo de 70% antes do envio. carta de crédito irrevogável à vista
