SMTCL HMC63Q Centro de Mecânica Horizontal de Alta Precisão de 5 eixos

SMTCL HMC63Q Centro de Mecânica Horizontal de Alta Precisão de 5 eixos

Máquina de torneamento CNC 5 eixos

Máquina de centro de torneamento CNC de alta precisão

Centro de usinagem horizontal de 6000 rpm

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

HMC 63Q

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Número do modelo:
HMC 63Q
Cnc ou não:
cnc
Palavra-chave:
Centro de usinagem horizontal
Velocidade máxima do eixo (rpm):
6000 rpm
Viagem (Eixo X) ((mm):
1000
Viagem (Eixo Z) ((mm):
900
Curso (linha central) de Y (milímetros):
900
Diâmetro máximo de rotação da peça:
1100
Termos de pagamento e envio
Quantidade de ordem mínima
1
Detalhes da embalagem
O caso de madeira, tronco da lata, a outra embalagem em condições de navegar
Tempo de entrega
45 a 60 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
50 conjuntos por mês
Descrição do produto

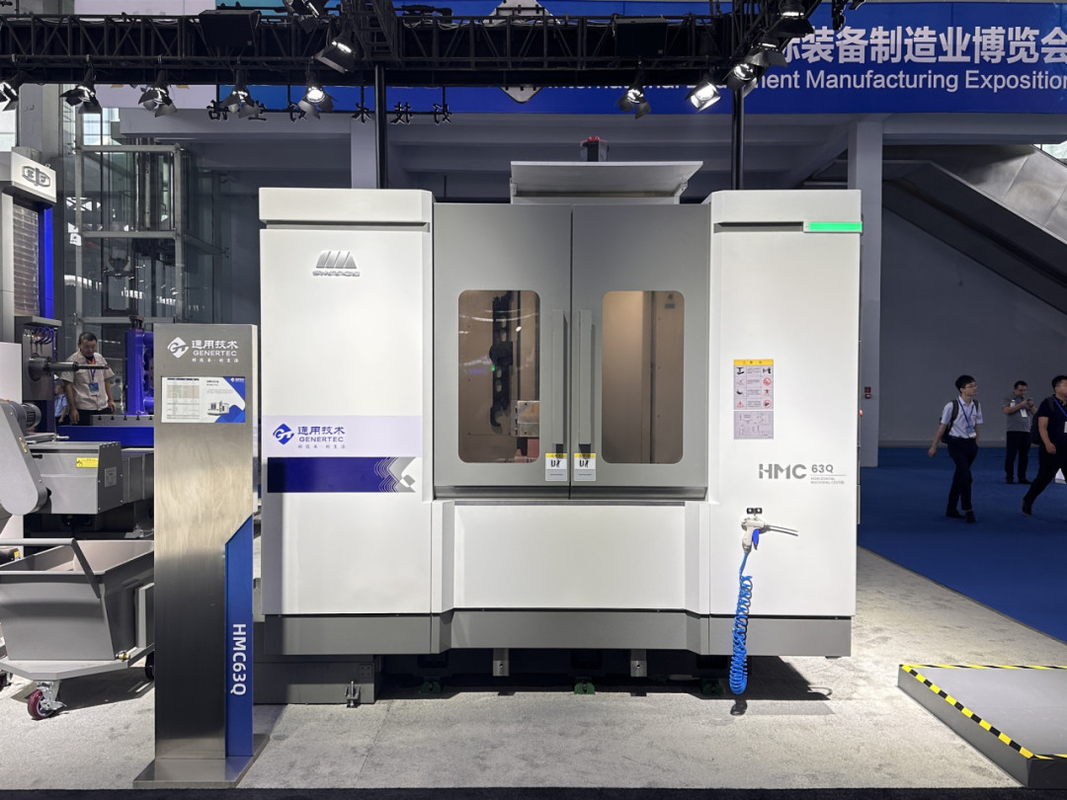

SMTCL HMC63Q Centro de Mecânica Horizontal de Alta Precisão de 5 eixos 0

Descrição do produto:


Centro de Mecânica Horizontal (Série 63Q)
O centro de usinagem horizontal HMC63Q é uma nova geração de máquina de alto desempenho e compacta.válvulas e outras indústrias. Pode satisfazer os requisitos de processamento de produtos de lote único ou pequeno com alta eficiência

Características do produto:

1Estrutura de elevada estabilidade

◆ Cama de fundição integral em forma de T invertida

◆ Base e coluna do motor do eixo Y são fundidas juntas

◆ Fuso térmicamente simétrico

2, Alta capacidade de processamento
◆ Mudança de velocidades
◆ Seleção de vários fusos para atender a diferentes condições de trabalho
◆ Múltiplos tipos de configuração de revistas de ferramentas, satisfazendo diferentes eficiências
3Função inteligente
◆ Plano inteligente de verificação e manutenção
◆ Backup automático de dados
◆ Controle inteligente da carga por função do eixo
Detalhes do produto:

Estrutura de otimização de elementos finitos e topologia

A máquina-ferramenta é projetada com análise de elementos finitos e bem endurecida, a estrutura geral e a grande parte são otimizadas para melhorar a rigidez e a estabilidade de toda a máquina.

Cama de fundição integrada de alta resistência

Cama integrada em forma de T invertida, grande comprimento, baixo centro de gravidade, bem endurecido, reforçado anti-deformação,usando 4 grupos de gaiola torcida para remoção de chips garantir a eficiência da remoção

Base do motor e coluna do eixo Y são fundidos juntos

A estrutura de parede dupla é adotada pelas colunas desta série, a base do motor do eixo Y e a coluna são
com um comprimento de 80 mm ou mais, mas não superior a 150 mm,

Espinil termo-simétrico

O fuso de simetria térmica melhora a capacidade de controlar a deformação térmica; Excelente estabilidade térmica.

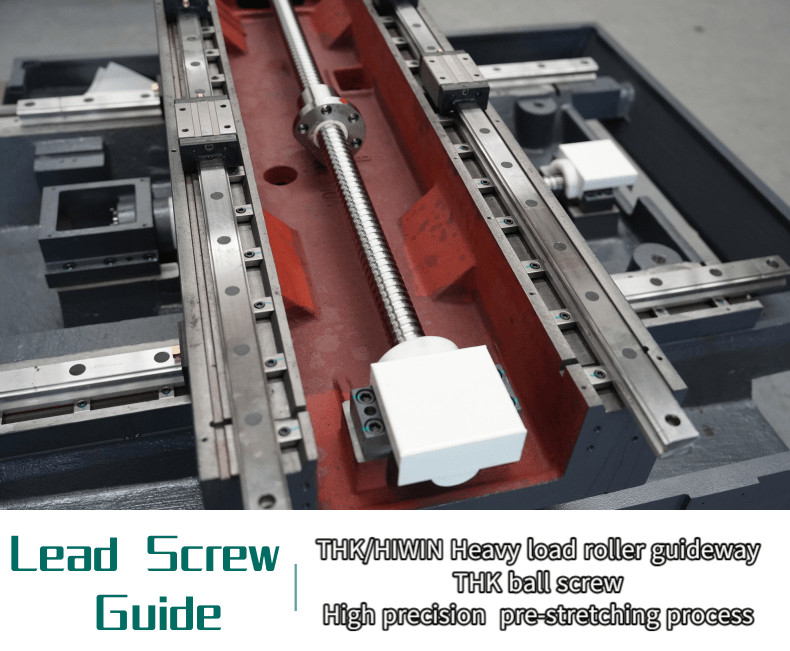

Parafusos de esferas de precisão

Os três eixos estão equipados com
parafuso de esferas de precisão, é adotado o processo de pré-alongamento para reduzir efetivamente a influência do aquecimento do parafuso durante o trabalho, melhorar a precisão da máquina-ferramenta,capacidade anti-deformação reforçada e retenção de precisão.

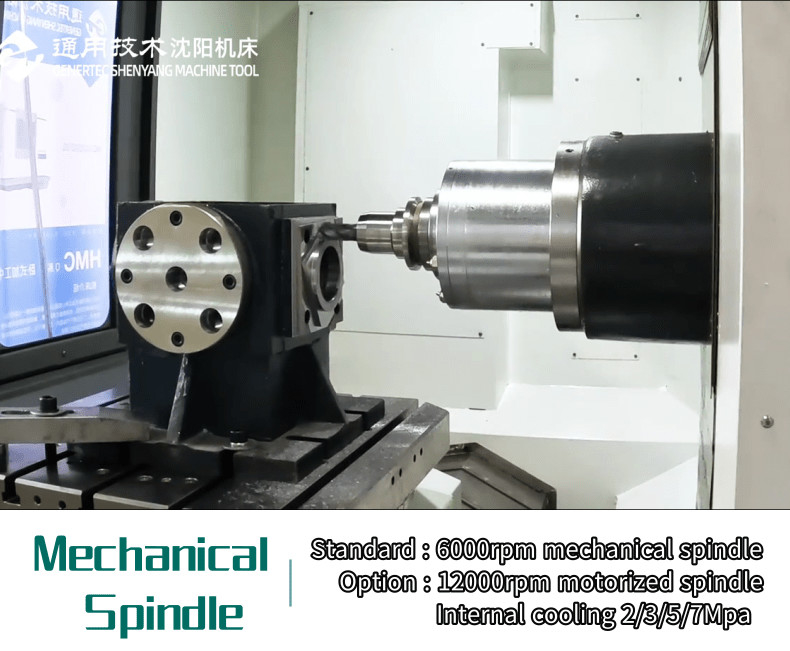

Espinhas mecânicas

◆ A mudança de velocidade de duas marchas é adotada para
de alta velocidade para o corte pesado

◆ Disposição de rolamentos de grande comprimento, alta rigidez

Parâmetros do produto:

Ponto Unidade HMC 63Q

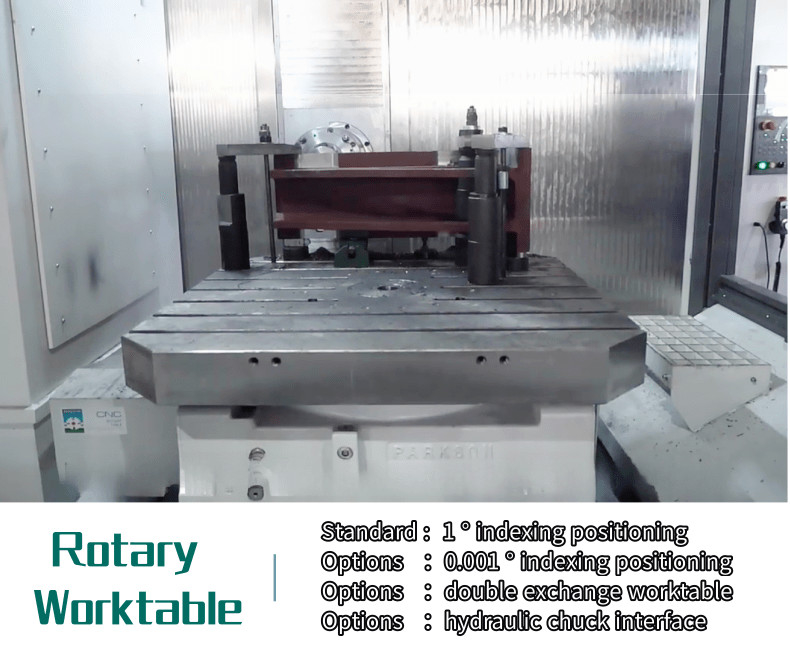

Mesa de trabalho
Tamanho da mesa de trabalho mm 630*630
Capacidade da mesa de trabalho Quilos 1200
Número de mesas de trabalho Peças 1 ((2)
Intervalo de trabalho
Viagem no eixo X mm 1000
Viagem no eixo Y mm 900
Viagem no eixo Z mm 900
Indicação do eixo B
1° × 360
Diâmetro máximo de rotação da peça mm Φ1100
Distância entre o nariz do fuso e o centro da mesa de trabalho mm 1050 Max.
Distância entre o nariz do fuso e o centro da mesa de trabalho mm 150 minutos
Distância entre a superfície da mesa de trabalho mm 900 Max
Distância entre a superfície da mesa de trabalho mm 0 Min
Espinha
Espinha cónica (7: 24)
BT2 serviços de informação
Velocidade máxima RPM 6000
Potência do motor do fuso (contínua/S2) kW 15/18.5
Torque de saída máximo ((contínuo/S2) mm 433/713 ((15min)

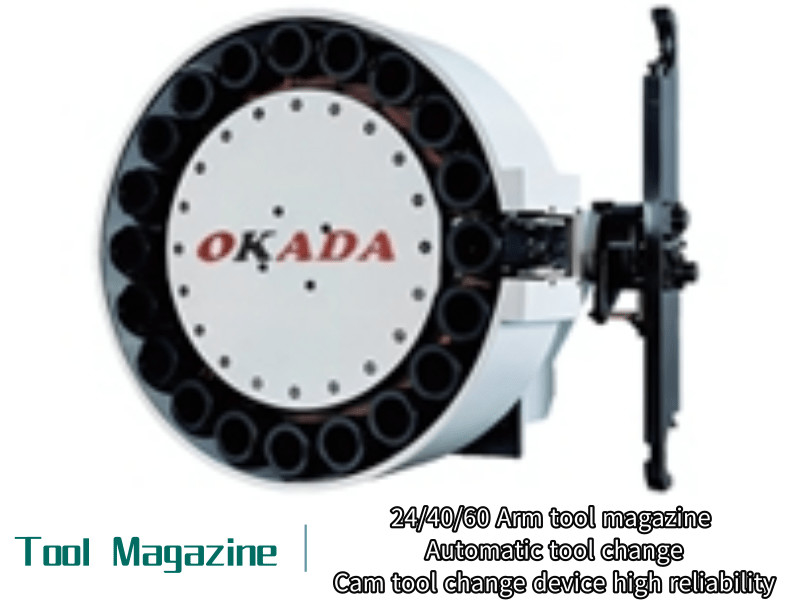

Revista de ferramentas
Capacidade do carregador de ferramentas PCS 24
Comprimento máximo da ferramenta - Não. 400
Peso máximo da ferramenta Quilos 15
Diâmetro máximo da ferramenta cheia/vazia mm Φ110/Φ220
Tempo de troca de ferramentas (T-T) s 3.8
Alimentos para animais
Velocidade máxima de alimentação de corte ((X/Y/Z) mm/min 1-24000
Traversos rápidos ((X/Y/Z) M/min 24
Precisão de posicionamento
Eixo X/Y/Z mm 0.01
Eixo B ((1° X360) - Não. 10
Precisão de posicionamento repetitivo
Eixo X/Y/Z mm 0.006
Eixo B ((1° × 360) - Não. 3
Dimensões globais ((LxWxH) mm 3700*3000*3250
Espaço do piso mm 4500*4300

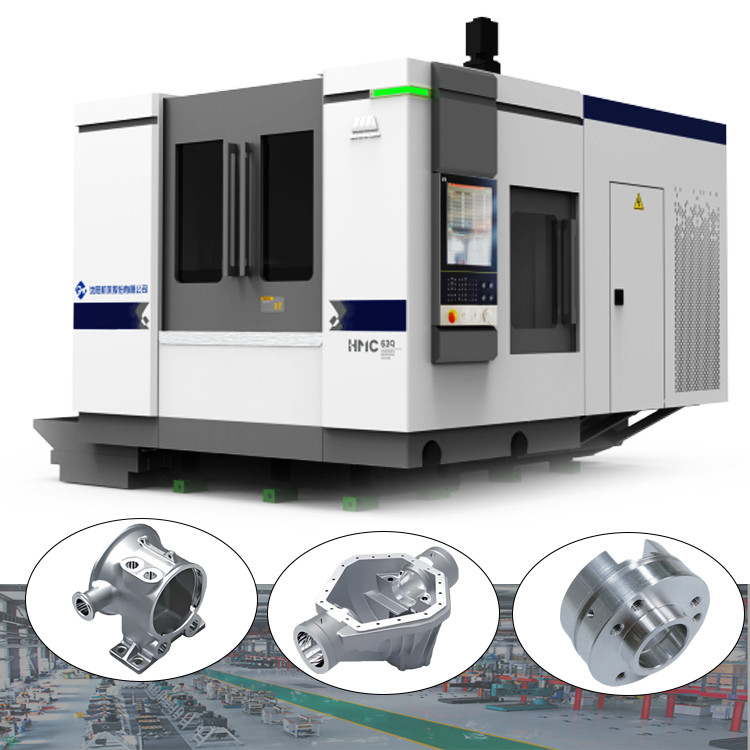

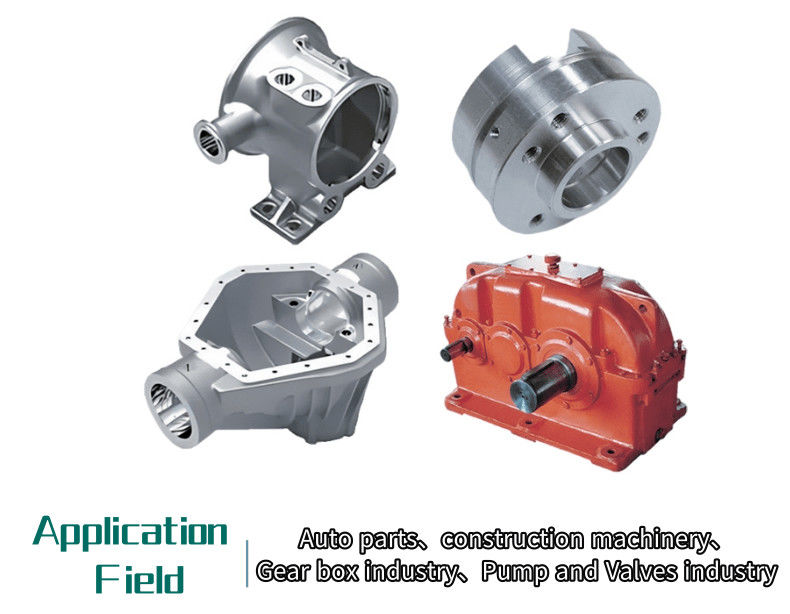

Aplicação na indústria:

amostras de peças de trabalho

SMTCL HMC63Q Centro de Mecânica Horizontal de Alta Precisão de 5 eixos 1

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade

1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar

◆ 30 anos + história de I & D, a empresa foi fundada em 1993

◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto

◆ Sistema de abastecimento estável e maduro

◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)

◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção

◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:
SMTCL HMC63Q Centro de Mecânica Horizontal de Alta Precisão de 5 eixos 2

Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:

SMTCL HMC63Q Centro de Mecânica Horizontal de Alta Precisão de 5 eixos 3

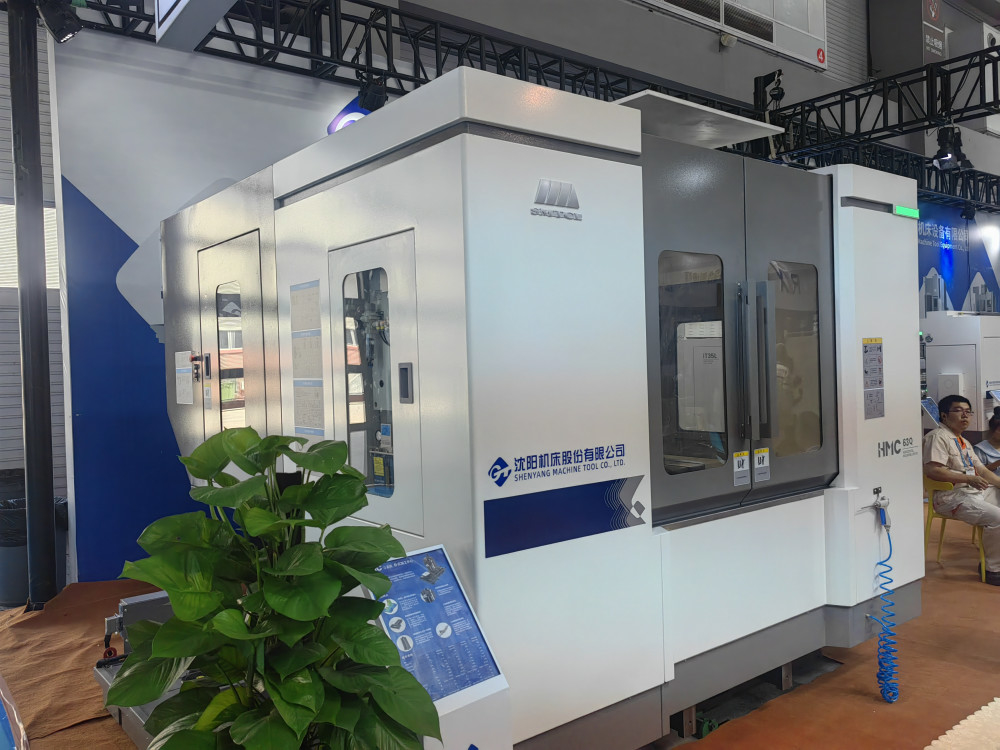

Exposição:

SMTCL HMC63Q Centro de Mecânica Horizontal de Alta Precisão de 5 eixos 4

Perguntas frequentes:


Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
