Descrição do produto:

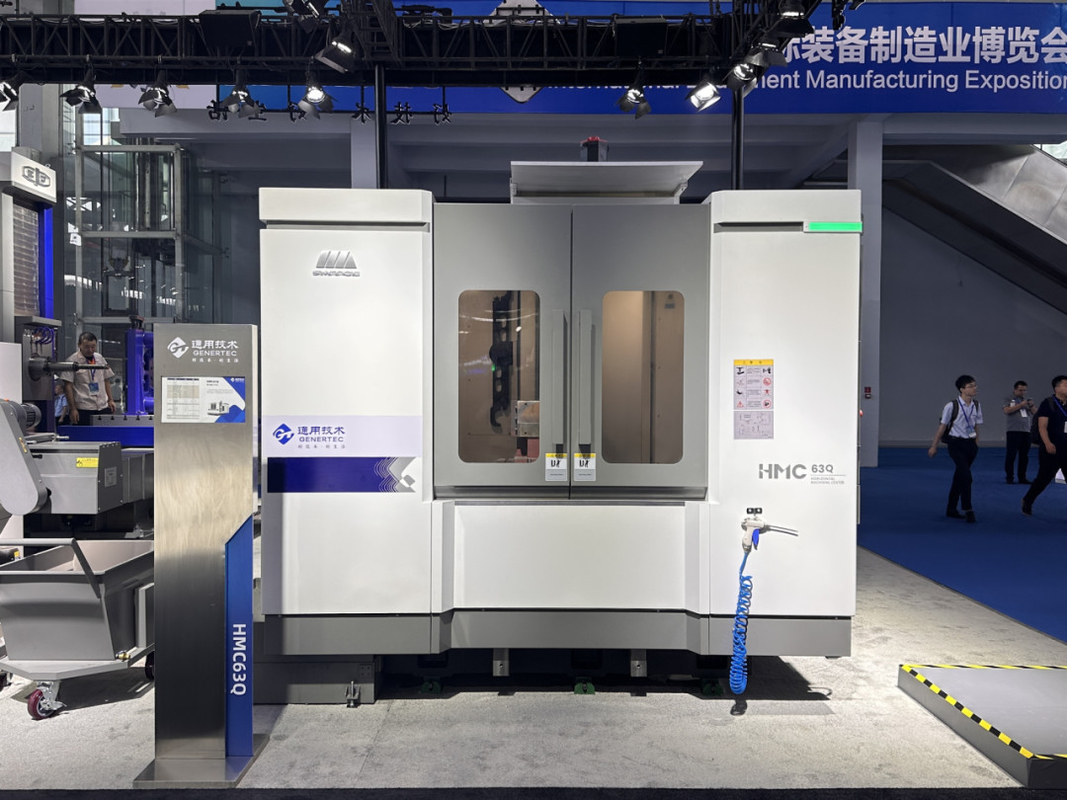

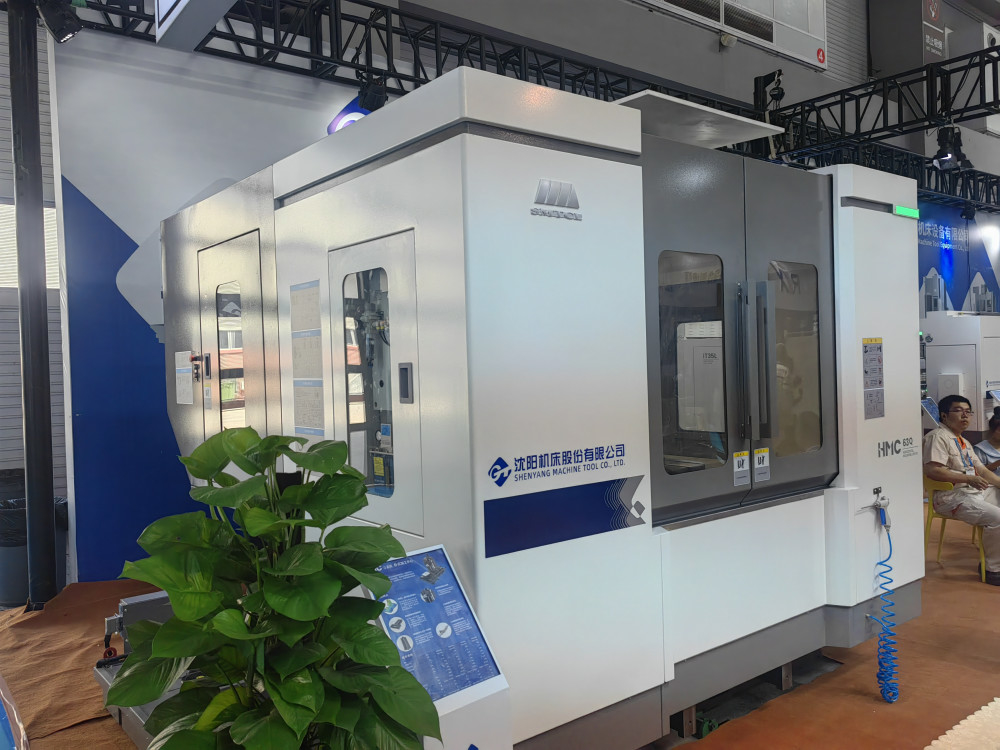

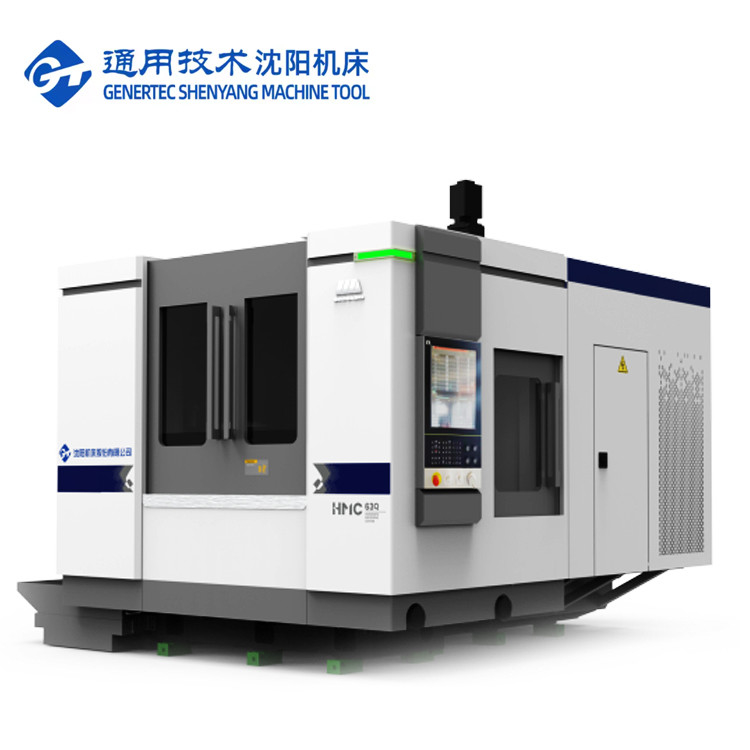

Centro de Mecânica Horizontal (Série 50Q)
O centro de usinagem horizontal da série HMC-Q é uma nova geração de máquina de alto desempenho e compacta. Tem excelente qualidade, alta confiabilidade e eficiência.válvulas e outras indústrias. Pode satisfazer os requisitos de processamento de produtos de lote único ou pequeno com alta eficiência
Características do produto:
1Estrutura de elevada estabilidade
- Cama de fundição integral em forma de T invertida
- Base do motor e coluna do eixo Y são fundidos juntos
- Espinil termo-simétrico
2, Alta capacidade de processamento
- Cabeçalho de mudança de marcha
- Seleção de vários fusos para satisfazer diferentes condições de trabalho
- Múltiples tipos de configuração de revistas de ferramentas, satisfazendo diferentes eficiências
3Função inteligente
- Plano inteligente de controlo e manutenção
- Backup automático de dados
- Controle inteligente da carga do eixo
Detalhes do produto:
Estrutura de otimização de elementos finitos e topologia
A máquina-ferramenta é projetada com análise de elementos finitos e bem endurecida, a estrutura geral e a grande parte são otimizadas para melhorar a rigidez e a estabilidade de toda a máquina.
Cama de fundição integrada de alta resistência
Cama integrada em forma de T invertida, grande comprimento, baixo centro de gravidade, bem endurecido, reforçado anti-deformação,usando 4 grupos de gaiola torcida para remoção de chips garantir a eficiência da remoção
-a base do motor e a coluna do eixo são fundidas juntas
A estrutura de parede dupla é adotada pelas colunas desta série, a base do motor do eixo Y e a coluna são
com um comprimento de 80 mm ou mais, mas não superior a 150 mm,
Espinil termo-simétrico
O fuso de simetria térmica melhora a capacidade de controlar a deformação térmica; Excelente estabilidade térmica.

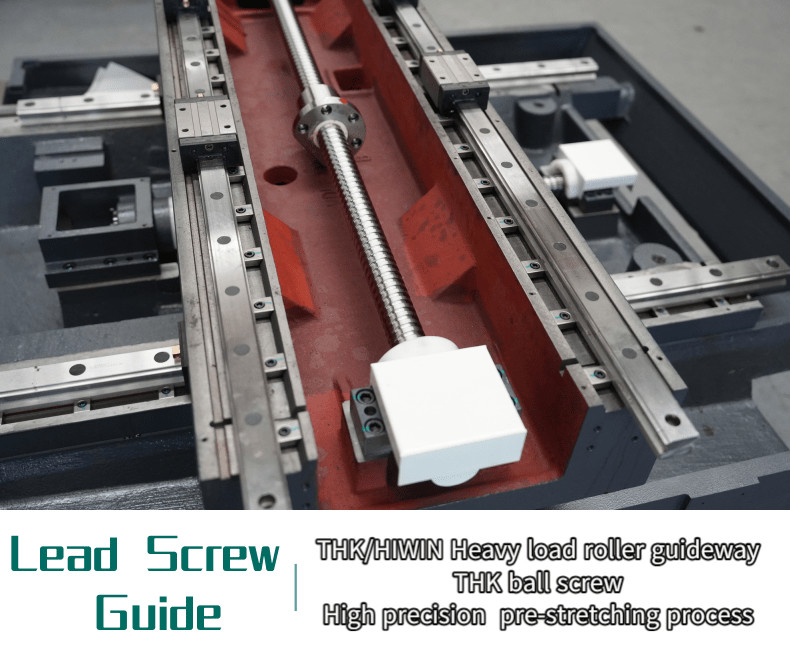

Parafusos de esferas de precisão
Os três eixos estão equipados com
parafuso de esferas de precisão, é adotado o processo de pré-alongamento para reduzir efetivamente a influência do aquecimento do parafuso durante o trabalho, melhorar a precisão da máquina-ferramenta,capacidade anti-deformação reforçada e retenção de precisão.

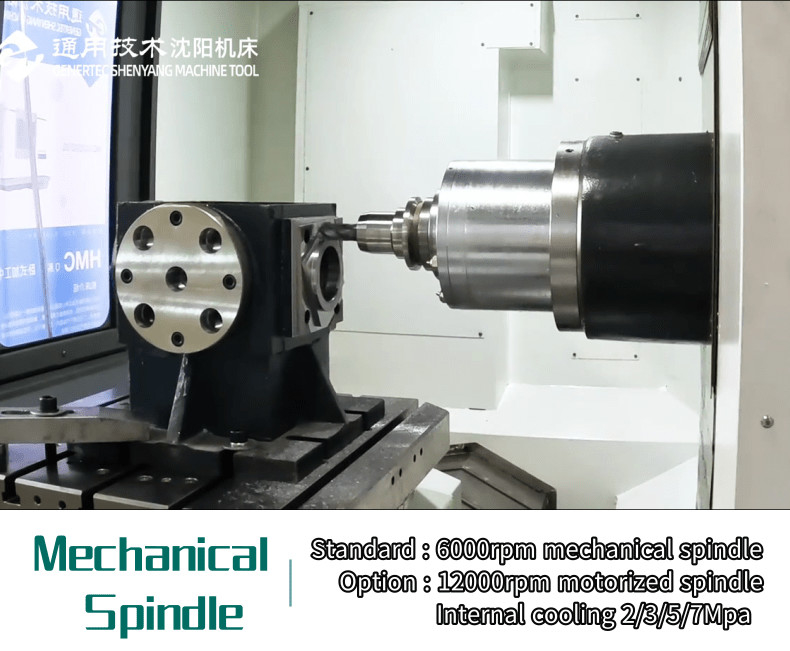

Espinhas mecânicas
◆ A mudança de velocidade de duas marchas é adotada para
de alta velocidade para o corte pesado
◆ Disposição de rolamentos de grande comprimento, alta rigidez
Parâmetros do produto:
| Ponto |
Unidade |
HMC 50Q |
| Mesa de trabalho |
| Tamanho da mesa de trabalho |
mm |
500*500 |
| Capacidade da mesa de trabalho |
Quilos |
800 |
| Número de mesas de trabalho |
Peças |
1 ((2) |
| Intervalo de trabalho |
| Viagem no eixo X |
mm |
750 |
| Viagem no eixo Y |
mm |
600 |
| Viagem no eixo Z |
mm |
600 |

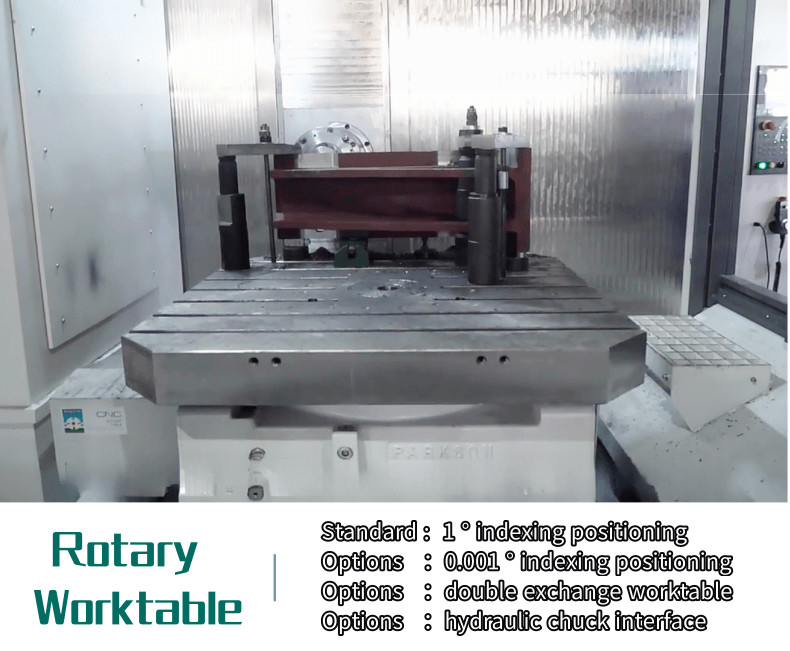

| Indicação do eixo B |
|
1° × 360 |
| Diâmetro máximo de rotação da peça |
mm |
Φ800. |
| Distância entre o nariz do fuso e o centro da mesa de trabalho |
mm |
750 Máximo |
| Distância entre o nariz do fuso e o centro da mesa de trabalho |
mm |
150 minutos |
| Distância entre a superfície da mesa de trabalho |
mm |
650 Máximo |
| Distância entre a superfície da mesa de trabalho |
mm |
50 minutos |
| Espinha |
| Espinha cónica (7: 24) |
|
BT2 serviços de informação |
| Velocidade máxima |
RPM |
8000 |
| Potência do motor do fuso (contínua/S2) |
kW |
7.5/11 |
| Torque de saída máximo ((contínuo/S2) |
mm |
53/105 ((15min) |

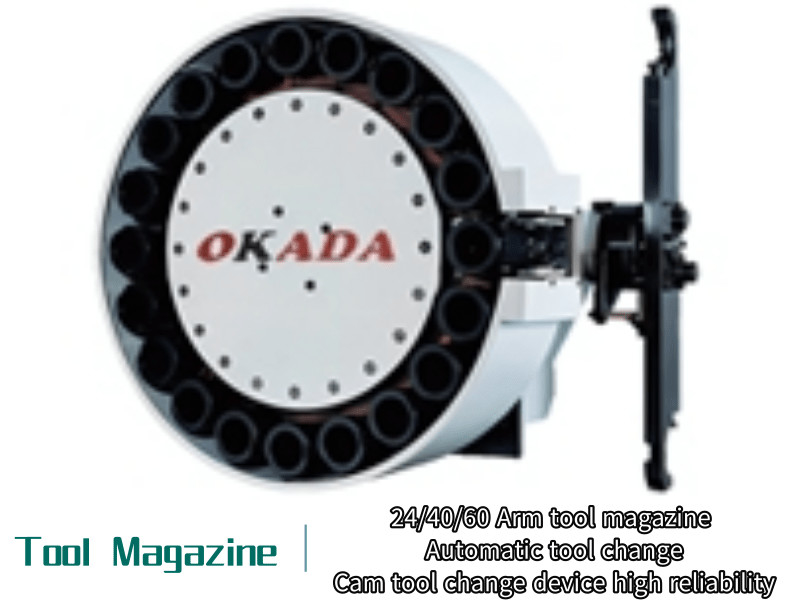

| Revista de ferramentas |
| Capacidade do carregador de ferramentas |
PCS |
24 |
| Comprimento máximo da ferramenta |
- Não. |
300 |
| Peso máximo da ferramenta |
Quilos |
8 |
| Diâmetro máximo da ferramenta cheia/vazia |
mm |
Φ78/Φ120 |
| Tempo de troca de ferramentas (T-T) |
s |
3 |
| Alimentos para animais |
| Velocidade máxima de alimentação de corte ((X/Y/Z) |
mm/min |
1-36000 |
| Traversos rápidos ((X/Y/Z) |
M/min |
36 |
| Precisão de posicionamento |
| Eixo X/Y/Z |
mm |
0.01 |
| Eixo B ((1° X360) |
- Não. |
10 |
| Precisão de posicionamento repetitivo |
| Eixo X/Y/Z |
mm |
0.006 |
| Eixo B ((1° × 360) |
- Não. |
3 |
| Dimensões globais ((LxWxH) |
mm |
3250*2650*2650 |
| Espaço do piso |
mm |
4000*4000 |

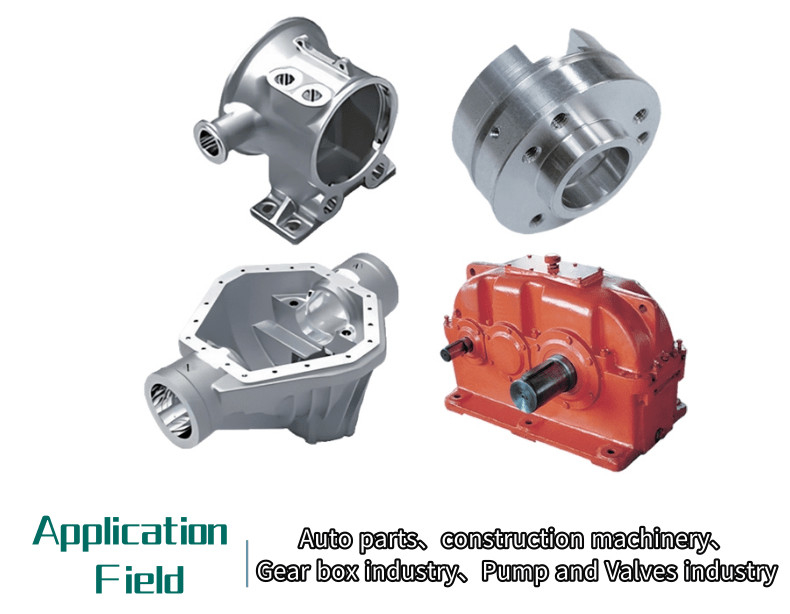

Aplicação na indústria:
amostras de peças de trabalho
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas.
- Mais de 100 controles de processos de produção
- Mais de 200 elementos de inspecção
- Processamento de amostras de cada máquina
- 72 horas de ensaio antes do parto
Porquê escolher-nos:
- Sentimento de qualidade superior, os pedidos dos clientes vêm primeiro.
- 30 anos + história de I & D, a empresa foi fundada em 1993
- Fabricante de alta tecnologia com capacidades de investigação e projecto
- Sistema de abastecimento estável e maduro
- Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
- Modernização do mecanismo de acordo com a ergonomia e fácil manutenção
- Nosso princípio de design da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afetar a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Exposição:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
